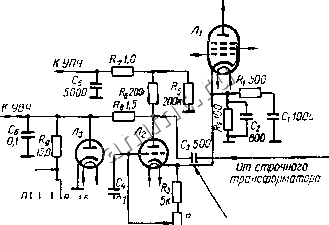

Читальный зал --> Лентопротяжные механизмы времени цепн АРУ Сз (Яг -г* Ri) выбирается порядка длительности 10 строк развертки, т. е. 600-700 мксек. Схема АРУ а некоторых случаях совмещается с цепями отделения синхронизирующих импульсов (рис, XIII. 101) или восстановления средней составляющей. д/пШ Ч Напряжение Иапря>ение  O.QI К усилителю cutt хрсиазирдшица итульсоЬ Рис. XIII.100. Простейшая схе.ча АРУ. Рис. XIII.101. Схема АРУ и отделителя синхронизирующих импульсов. Недостатком рассмотренных схем является то, что напряжение АРУ nponopHHOH3J:bHc средней составляющей видеосигнала, которая зависит не только от уровня, но и от содержания передаваемого изображения. Этого недостатка не имеет, так называемая, ключетая схема .4PS. Принцип работы схемы заключается в том, что иа >правляющую лампу АРУ (рис. XIII. 102) наряду с видеосигиалом поступают нмпульсы от строчного  йда строчного транс(рорматора Рис. XIII.102. Скелетная схема ключевой АРУ. трансформатора, отпирающие лампу только на время обратного хода строчной развертки, т. е. в момент прохождения синхронизирующих импульсов. Постоянная времени в такой схеме АРУ может быть выбрана достаточно малой без боязни ослабить помехоустойчивость. На рис. ХП1.103 приведена Практически применяемая схема ключевой АРУ. Схема предусматривает работу от видеосигналов отрицательной полярности. Если синхронизирующие сигналы кмеют положительную полярность, то их необходимо подать на сетку, а не на катод лампы Лг. Диод Jh предназначен jifin создания задержки нрн слабых сигналах. Видео-  J\Jl *2008 50ti -JTX) Piic. X HI. 103. Практическая схема ключевой АРУ с задержкой. йзаа ИгТОн RstZOK Л АРУ R,200H CitSO Rs82tt +£о 2806 Рчс. ХИ1.104. Схема АРУ со стабилизирующим вари-стором. Работа схемы АРУ может быть улучшена, если поддерживать постоянным напряжение смещения ключевой лампы Для этой цели обычно при- 93 43 iJciriayaSna V ироВня 90 ЗЗк й7Ж% + !2Л Визев:нал 560 ffgg 68К 6В00 МПЮА ЗООкШО АРУ УПЧ АРУ ПТК 38 4,7к Рис. XIII 105. Схеча ключевой АРУ ва полупроводниках, меняют параметрическою стабилизацию при помощи варисторов. На рис. ХПЫ04 показано включение стабилизирующего вэристора в катодную цепь лампы кРУ Схема ключевой АРУ на полупроводниках приведена па рис. XlII.105. Дноды Дб н Да формируют импульс обратного хода строчной развертки. Транзистор TjT при отсутствии видеосигнала заперт. При поступлении видеосигиала на базу транзистора он отпирается, что приводит к изменению уровня сигнала на входе интегрирующей цепочки iBsQs- С выхода интегрирующей цепочки напряжение поступает на вход усил11те.чя постоянного тока rg, на нагрузке которого выделяется напряжение APV Авт(№1атическая регулировка яркости (АРЯ) применяется в телевидении для поддержания неизменным значения уровня черного в схемах вндеочсилителсй постояиного тока при реглнровке контрастности. На рис. Х1П, 106 показана одна из простейших схем АРЯ В этой схеме потенциометр регулировки яркости подключен к анодной цепн видеоусилителя, поэтому при изменении уровня сигнала на катоде кинескопа изменяется и напряжение на его управляющем электроде. В этой схеме смещение  Рис XUI.106. Простейшая схема АРЯ.
