Рамочные синфазные антенны образуют из простых рамочных антенн (см. стр. 491) путем синфазного подключения их к общему фидеру. Схема двухэтажной рамочной антенны с рефлекторами показана на рис. XV1.32. Этажи антенны можно подключить к фидеру соединительными линиями из коаксиального кабеля (рнс XVI.32, б). Соединительные линии я&ляются четвертьволновыми трансформаторами с волновым сопротивлением 104 сж, поэтому входное сопротивлечие антенны в точках а-л равно 75 о.м Фидер

из коаксиального кабеля с волновым сопротивлением 75 ом должен подключаться к точкам а-а при помо-3 щи симметрнругошеги устройства, приведенного на рис. XVI.59.

Приводим длины четвертьволновых трансформаторов для 12 телевизионных каналов:


600 -

Рис, Х\1.30. Двойная зигзагообразная антенна с реф. .ектором:

/ - иоакснальние кабели с ьолновым с9про7явлением 150 ом; 2 - троМннк; 3 - полотно антенны; - рефлектор; 5 - коаксиальный кабель с волноаыы сопротивлением 75 ом; 6 - мачта,


Рис, X Vi. 31. Коистр у к ци и кабельного тройника.

Каналы . . I 2 3 4 5 6 7 8 9 10 II 12

Длины, мм 1000 840 640 580 530 280 270 260 250 240 230 220

Расстояние между этажами антенны определяется длинами трансформаторов. При отсутствии кабеля с волновым сопротивлением 53 ом этажи диухэтажнон рамочной антенны можио соединить линией нз двух одинаковых по ширине полос из алюминия, меди кли латуни толщиной 2 мм (рис. XVI.33). Расстояние между полосами Ь должно быть равно 0,77 ширины полос.

Приводим длины четвертьва!новых трансформаторов нз металлических полос для 12 каналов;

Каналы .. 1 2 3456789 10 П 12 Длинны, мм (500 1260 970 880 800 430 410 390 375 360 350 335



К( ффициент усиления двухэтажной рамочной антенны с рарлектора-мн прнблизительно равен II. Более подробно синфазные раиочнью антенны

описаны в (9).

Антенны из длиннш проводов

характеризуются высокой направленностью и просты по конструкции, однако они занимакуг большую площадь, для их установки требуется несколько опор, кроме того, нельзя изменять направление приеча.

Однопроводиая н V-образная аяте1И1ы являются наиболее простыми. Они применяются сравнительно редко вследствие многона-правленвоста. Эти антенны подробно описаны в [S и 14].

Ромбическая антен-н а является широко диапазонной направленной антенной с большим коэффициентом усиления. Она со-

Наше-

U8HWP


Рис. XVI.32. Двухэтажная рамочная антенна:

а - схема; 6 - конструкция соединительных линий. Экраны кабелей спаять в точках О

Рис, XVI.33. Фидерная линия из металлических полос.

CorpomuBflefje бОО-вООомП

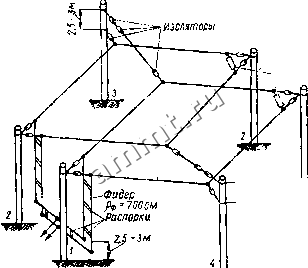

Рис. XVI.34. Конструкция ромбической антенны.

/Л 2л ЗА 4Я Л. 6А и i

Рис, XVI 35. График для определения коэффициента усиления ромбической антенны.

стоит из двух согнутых горизонтальных проводов, образукицих стороны ромба (рис. XVI.34). К точкам А и В подключается фидер, а к точкам С и О - активное сопротивление, равное входному сопротивлению антенны



(600-800 ом). Высота подвеса антенны над землей должна быть не мечее четверти средней длины волны X рабочего диапазона.

Геометрические размеры ромба подсчитываются по следующим формулам:

d = пЬ, L=}. (2п - 1); = X У4п~-\.

Рекомендуется выбирагь коэффициент п в пределах от 3 до 7. Чем больше л, тем больше коэффициент усиления антенны, но тем больший (часюк нужен для ее установки. Примерные значения коэффициента усиления ромбической антенны можно определить по рис. XVI.35.

Сапротидпшя


КттЬизорд

Рнс. XVI.36. Конструкция двойной ромбической антенны.

Высота мачт

Если построить синфазную антенну из ромбов, располагаемых этажами один над щ)угим, то можно увеличить коэффициент усиления приблизительно вдвое. Однако для установки такой антенны требуются высокие опоры, поэтому чаще применяеггся двойная ромбическая антенна Айзенберга

Двойная ромбическая антенна Айзенберга состоит из двух ромбов, тоедииеиных синфазно и подвешеивых приблизительно на одной вьгеоте, но смещенных один относительно другого в направлении малой диагонали яа расстояние 0,85 . При таком расположении обеих антенн взаимно компенсируются боковые лепестки диаграмм направленности, вследствие чего понижается восприимчивость антеняы к виешЕ1им помехам.

Конструкция даойной ромбической антенны показана на рис. XVI.36. Диаграмма направленности ромбических антенн сравнительно узкал-Поэтому при постройке таких антенн, прежде чем устанавливать опоры.
