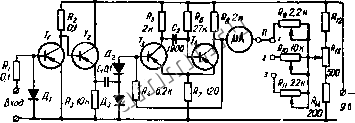

Читальный зал --> Лентопротяжные механизмы йход -0-66 Я204 Высокая чувствительность н достаточно большая точность измерений часготы следования импульсов или синусоидальных колебаний может &лъ достигнута с помощью схемы мультивибраторного нитенсиметра (частотомера), приведенного яа рис. XII.94. С помощью переключателя /7 уста- навливаются три предела измере-ния частоты: 20-200. 200-2000 2000-20 000 гц. Благодаря формирующим каскадам усилителям-ограничителям Тг и Гг возможно также измерение синусоидальных колебаний, амплитуда которых может из-меняться в широких пределах. В соответствии с частотсй следования входиых импульсов отрицательны! полярности мультивибратор ге-нирует прямоугольные нмпульсы постоянной амплитуды и длительности. К коллектору транзистора Г* по балансной схеме подключен прибор- микроамперметр, отградуированный в герцах. Прибор усредняет ГОК, протекающий через него, а средняя величина этого тока пропорциональна частоте следования входных импульсов или частоте входного синусоидального напряжения. Градуировка шкал производится резисторамн Рис. ХП.93. Схема линейного нитенсиметра.  Рис. ХП.94. Схема мультивибраторного частотомера. - /?14 с помощью звук{ ого генератора- В схеме мультивибраторноХ> частотомера применены транзисторы типа П14, микроэчперметр со шкалой на 100 мка и диоды типа Д7А. Контрольные устройства в счетчиках ичпульсм. Обычно контроль правильной работы счетчика импульсов при небольшом числе разрядок и низкой частоте следования импульсов производится с помощью индикаторных лампочек, включенных в триггерах счетчика. Запускающие нмпулЕ сы Удобно формировать с помощью кнопки. Пересчетная схема считается нс-иравно действующей, если при последовательном нажатии кнопки иити-каторные лампочки безшнкбочно воспроизводят рабочий цикл. Однако такое решение яв.1яется недостаточным, так как не позволяет судить о работе схемы на высокой частоте Поэтшу на высоких частотах контроль нршзнодится с помощью осциллографа путем визуального определения коэффициента деления каждой ячейки. При значительном коэффициенте деления счетчика контроль деления частоты удобно производить с помощью генератора эталонной {известнее) частоты и Электромеханического счетчика либо индикаторной лампочки, подключенных к последнему разряду пересчетного устройства. С помощью механического секундомера за 10-30 сек определяется число переключений последней ячейки. Такое измерение обеспечивает весьма точный контроль работы схшы, так как при нарушении нормального цикла деления астоты минимальное относительное отклонение частоты на выходе электронного счетчика импульсов от нормальной обычно не бывает меньше 10%. Практически, после непродолжительного срока, в течение которого оператор осваивается с прибором, отклонение частоты срабатываний электромеханического счетчика от нормальной замечается уже на слух. В тех случаях, когда верхний предел периода повторения импульсов ва выходе счетчика менее сотых долей секунды, проверка работоспособкостя счетчика и его коэффициента деления может быть произведена с помощью заведомо исправного делителя частоты следования импульсов ил; дополнительного счетчика с известным коэффициентом пересчета, § 8. ГЕНЕРАТОРЫ СИГНАЛОВ СПЕЦИАЛЬНОЙ ФОРМЫ Генерат(ф импульсов прямоугольнш формы с раздельной регулировкой длительности импульсов и частоты их следования. Существует большое число способов построения таких генераторов. Один нз них, позволяющий  Рнс. X 11.95. Схема тран.эисторного генератора с раздельной регулировкой длительности и частоты следования прямоугольных импульсов. Экономными средствами осуществить генерирование низкочастотных видеоимпульсов с большим диапазоном изменения длитель[ости и частоты повторения, реализован с помощью схемы рис. ХП.95. Симметричный триггер с -вумя устойчивыми состояниями, выпол[[енный на высоковольтных тран-31оторах типа П26, запускается по двум независимым входам через разде-гельные диоды импульсами, снимаемыми с даух независимых релакса-пнониых генераторов. Однотипные генераторы, выполненные иа транзн-<-горах с р-п-р п п-р-п проводимостью, задают частоту следования (на схеме релаксатор с хр01]ирующпми емкостями С\, Сз) и длительность генерируе-utix импульсов (релаксатор с времязадающимн конденсаторами Се - С). Первый нз них находится в автоколебательнш! режиме, второй - в жду. щем и управляется подачей питающего напряження, снимаемого с коллектора правого транзистора симметричного триггера. После окончания формирования импульса вторым релаксатором с эмиттериого резистора 35 снимается импульс, опрокидывающий триггер в исходное состояние. Тем самым со второго релаксатора снимается питание и он переводится в ждущий режим. Схема генератора рнс. ХП.96 позволяет осуществлять регулировку частоты следования импульсов в пределах 0,1-100 гц при изменении длительности импульсов в пределах I-50% периода повторения. Изменение частоты следования осуществляется переключателем Ui, а длительности - переключателем Яг. Таблица ХЦ. 27 Зависимость частоты следования от положения нереключатедя

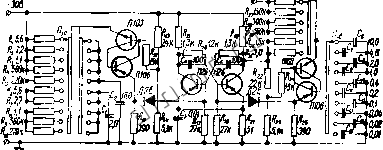

В табл. ХП.27 приведены значения частоты следования и длительности импульсов в зависимости от положения щ переключателя Ui и положения пз переключателя П2. Частота следования f указана в ец, а длительность импульсов - в мсек. При необходимосги диапазон изменения частоты следования и длительности импульсов может быть расширен путем изменения величины xpoini-рующих емкостей Ci, Сг (Се - С), зарядных резисторов Ri - Ri (/? ,- - Я31). а также опорных напряжений, задавашых делителями напряжений Rn, Ru (R2i, Rss). Выходные импульсы положительной или отрицательной полярности следует снимать с коллекторов соответственно левого либо правого транзисторов симметричного триггера. Генератор последовательностей радиоимпульсных сигналов. Основой такого генератора является схема с контуром ударного возбуждения рис. ХП.96. При поступлении на вход схемы видеоимпульса положительной полярности (например, от генератора рис. Х11.95) транзистор 7*1, включенный по схеме эмиттериого повторителя, закрывается и на контуре U, Сг, Lz за счет накоплений на индуктивности энергии возникают колебания, частота которых в основном определяется параметрами контура и моячег быть определена по формуле 2л J LC
