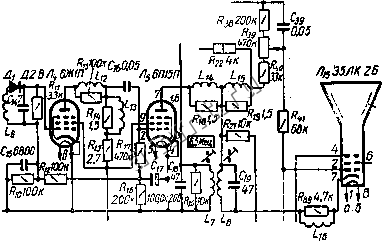

Читальный зал --> Лентопротяжные механизмы поэтому средняя составляющая не теряется в процессе передачи сигнала от видеодетектора до кинескопа. Однако н в усилителях постоянного тока  Рнс. X11I.32, Схема видеоусилителя телев1!зора Еннсей-2 . при изменении уровня сигнала уровень черного все же оказывается непривязанным (см. рис. XIII.24, а). Поэтому в некоторых конструкциях телевизионных приемников, напри- Сзз* 2200 K/ups3£spm4e  T T \$ j2m к УИГ-47 75ВК *Hy-S!wdy Рис. XIlI.33. Схема видеоусилителя уиифицироваиного телевизора УНТ 47/59. На рис. XIII.33 приведена телевизора УНТ 47/59, представляющая мер, Старт-2 , вРекорд-Б , Заря , Енисей-2 и др., вообще отказались как от усилителей постоянного тока, так и от Схем восстановления средней составляющей сигнала. основываясь на том, что неправильная передача освещетюсти фона изображения, как правило, не заметна для зрителя. В качестве примера усилителя такого типа на рис. XIII.32 приведена схема ввдеоусилителя тел№ИЗора Еии-сей-2 . В приемниках высокого класса все же используются видеоусилители постоянного тока, а для сохранения постоянным значения уровня черного , применяются специальные схемы автоматической регулировки яркости (АРЯ) и контрастности (АРК), описанные в § 11 этой главы, схема видеоусилителя унифицированного собой усилитель постоянного тока, работающий в сочетании со схемой АРУ {на рисунке не показана). В целях повышения надежности и улучшения стабильности работы телев>1зора в схеме предусмотрены цепи, ограничивающие средний ток луча (Дзо8 Cgfi3i sibi sn) и запирающие кинескоп в момент выключения телевизора {Сц, Ran), что предотвращает возможность прожигания люминофора электронным лучом. Видеоусилители на транзисторах [3, 7,12, 26, 36]. Все каскады транзисторных видеоусилителей, кроме оконечного, являются усилителями мощности, а оконечный каскад при работе на управляющий электрод кинескопа - усилителем напряжения. Наибольшее усиление по мощности имеет каскад, собранный по схеме с общим шттером. Ог такого каскада видеоусилителя можно получить выходное напряжение 15-18 в для транзисторов типа П401-П403 и 10- 15 в для транзисторов П410-Г1411. Прн дальнейше,ч увеличении выходного напряжения его амплитуда начинает превышать величину пробивного напряжения для данного типа транзистора, однако транзистор не выходит из строя, так как сопротивление нагрузки ограничивает ток коллектора, ио на амплитудной характеристике появляется нелинейный участок. Применяя каскад, собранный по схеме с общей базой, можно получить большее выходное напряжение. Если сопротивление нагр-зки равно входному сопротивлению каскада, то усиление каскада по напряжению равно единице, при этом полоса пропускания близка к граничной (по коэффициенту а) частоте транзистора. С увеличением сопротивления нагрузки усиление каскада по напряжению растет, а его полоса пропускания уменьшается. При равных полосах пропускания каскад с общей базой дает ббльшее усиление по напряжению, чем каскад с общим эмиттером. Так, усиление каскада с общим эмиттером на транзисторе типа П403 при полосе пропускания 6 Мгц равняется 50. Используя же схему с общей базой, можно повысить усиление до 200 при той же полосе. Максимальное выходное напряжение в схеме с общей базой больше, чем в схеме с общим эмиттером, в 1,5-2 раза. I ) Усилитель, собранный по схеме с общей базой, имеет низкое входное сопротивление н его трудно согласовать с предоконечным каскадом, поэтому в качестве предоконечного каскада целесообразно использовать эмиттериый повторитель. Усиление такого каскада по напряжению несколько меньше едиаящл, однако входное сопротивление достаточно велико (несколько нилоом), а выходное - мало. В эмиттерном повторителе следует использовать транзистор с высокой граничной частотой {граничная частота в схеме с общим эмиттером), так как на частотах выше граничной входное сопротивление каскада быстро уменьшается до значений, близких к ве* личине нагрузочного сопротивления. Схема видеоусилителя на транзисторах типа П402 приведена из рис. Х1П.34. Выходной каскад усилителя выполнен по двухтактной схеме и обкпечивает модуляцию луча кинескопа одиовремеиио по каскаду и управляющей сетке при полном размахе модулирующего напряжения 30-35 е. Частотная характеристика усилителя практически линейна до частоты 4,2 Мгц, а иа частоте 4,5 Мец имеет двухкратный подъем. Для коррекции частотной характеристики используется комплексная обратная связь по току. Для этого в цепи эмиттеров введены /?С-цепочки, уменьшающие отрицательную обратную связь на высоких частотах. На рис. ХП1.35 приведена схема видеоусилители иа двух транзисторах типа П403, первый из которых включен по схеме эмиттерного повторителя. Характеристики усилителя: полоса пропускания 6 Мгц, выходное напряжение 20 в, коэффициент усиления 150, входное сопротивление 1.5 кол f - tJaOfOS т. П402 08  йтШеодететра goS Рис. XII1.34. Видеоусилитель иа транзисторах типа П402. Хорошие результаты получаются при использовании в оконечном каскаде транзисторов с высоким пробивным напряжением, например, кремниевых высокочастотных. . , Р.ь- Диффузные кремниевые тпан- У. - р ®~ зисторы типов П501-П503 r.inn ci. n.~ имеют пробивное напряже- ние 70-80 в (при включении по схеме с общей базой) и граничную частоту 10- 60 Мгц. Схема видеоусилителя с оконечным каскадом ыа тран* знсторе типа П502 приведена на рис. XIII,36. Используя транзистор с проводимостью типа п-р-п, удалось осуществить связь между каскадами по постоянному току, при этом улучшилась чгстотиая характеристика усилители в области самых низких частот. Коллекторный ток оконечного каскада складывается из коллекторного тока транзистра Ti и тока, определи-емого сопротивлением R. Вход- Л~7~  1 1 £-1 Рис. X1II.35. Видеоусилитель иа транзисторах типа П403.  иое сопротивлеине транзистора Га (около 30 ом) является нагрузкой эмиттериого повторителя ыа транзисторе Ti. При полосе б Мгц усилитель обеспечивает выходное напряжение 50 в (двойное амплитудное значение), усиление по напряжению не менее ]20 и входное сопротивление около 2 ком. Частотная характеристика оконечного каскада, собранного по схеме с базой, практически не изменяется при замене транзисторов, Рнс. XIII.36. Схема видеоусилителя с оконечным каскадом на транзисторе типа П502. общей Б то
