ряемых частот от 10 £Ц до 1 Мгц. Погрешность намерения частот не более ±Ъ . 10 . Погрешность измерения одного периода не более 0,3%. Диапазон измеряемых длительностей импульсов и временных интервалов от I мсек до 1 сек. ТЪгрешность измерения длительности и интервалов времени не более ±5 10~. Амплитуда входного сигнала при измерении длительности импульсов и интервалов времени не более ±100 е. Прибор может работать в режиме самоконтроля; измеряется внутренняя частота 1 Мгц. Питание - сеть переменного тока 220 в, частотой 50 гц. Потребляемая мощность 300 ва. Вес 25 га.

Частотомер влектронно<четиый 43-14. Предназначен для автоматического измерения частоты, периода электрических колебаний, интервалов времени, отношения частот, счета числа импульсов, а также для выдачи кварцованных стандартных частот. Прибор может работать совместно с цифропечатающнм устройством н выполнен полностью ва полупроводниках. Диапазон измеряемых частот \ гц - 1,2 Мгц; диапазон измеряемых интервалов времени 10-10~ сек\ погрешность измерения ± единица счета; нестабильность внутреннего кварцевого генератора на 1 Мгц составляет ±5 10~ за месяц. Счет числа колебаний измеряемой частоты проводится за интервалы времени от 0,01 до 100 сек. Индикация показаний цифровая, однострочная на ИН-1. Емкость счетчика 10. Входное сопротивление прибора 50 ком, входная емкость 70 пф. Питание от сети переменного тока 220 в частотой 50£1( н 115 в частотой 400 гц, потребляемая мощность 100 во. Вес 27 кг.

Гетеродинный волномер типа 44-1. Прибор предназначен для проверки градуировки частоты передатчиков н приемников, работаюошх незатухающими колебаниями. Диапазон измеряемых частот (в двух поддиапазонах) 125 кгц - 20 Мгц. Погрешности измерения частоты: на первом поддиапазоне ± 50 гц, на втором ± 400 гц. Частота кварцевого генератора на 1 Мгц поддерживается с точностью ±10 гц. Выходное напряжение по низкой частоте не менее 8 в при сопротивлении нагрузки (телефонов) 4400 ом- Пи тайна прибора от сети переменного тока 110,127 и 220 е частотой 50 гц или от аккумуляторных батарей. Вес с батареями 17 кг.

Кварцевый калитор тнпа 5-1. Предназначен для проверки градуировки шкал приемников и передатчиков. Основные частоты кварцевого ка-либратса 125н 1250 кгц; он обеспечивает проверку градуировки в диапазоне от 125 кгч до Мщ при прослушивании на приемнике с чувствительностью б-10 мкв не менее, чем 80 гармоник от основной частоты 125 кгц и 16 гармоник от основной частоты 1250 кгц и тоже число гармоник прн прослунш-ваннн на калибраторе биений его частот с частотами передатчика при мощности последнего ие более 2 вт. Погрешность частот кварцевого калибра-юра ± 0,01%. Питание анодных цепей от сухих батарей 115в (потребление не более 1,5 ва) и накальных цепей от аккумулятора 6 в (потребление не более 3,3 ва). Вес прибора 1,2 кг.

Испытатель ламп типа Л1-2. Предназначен для проверки годности радиоламп по отсутствию короткого замыкания между электродами, качеству контактов внутрилампы, величине анодного тока и крутизне. Оценка качества радиоламп по данным измерений производится по зонам годности, нанесенным на измерительных картах, прилагаемых для каждого типа лампы. В нриборе обеспечиваются прн токе нагрузки 0,4 а напряжения для накала ламп 1,2; 2,2; 4,0; 5,2; 6,3; 12,6; 30 а. Для питания анодов ламп предусмотрены напряжения постоянного тока от Юдо 300 в (И ступеней), для питания экранных сеток от 50 до 300 в (9 стпеней). В приборе предусмотрены



переменные наприжения для питании кенотронов (135 н 220 в) н для подачн на управляинцие сетки при нзмеренвв крутизны (0,2; 0,4 и 1,0в). Питание прибора от сети переменного тока 127 и 220 в с частотой 50 и 115 в с частотой 400 ti 800 гц. Вес около 22 ке.

Иснытатель параметров транзисторов типа Л2-1< Предназначен для определения годности плоскостных транзисторов, измерении основных его параметров - коэффициента усиления по току, начального тока коллектора н выходной проводимости прн разомкнутой цепи эмиттера. Все параметры измеряются в схеме с общей базой в режиме по постоянному току Цц ж- 4,5 в;

Is. Питание прибора ог двух батарей типа КБС-Л-0,5, размещенных внутри прибора. Вес около 2 кг.

Низковольтный стабилизированный выпрямитель типа ВС-26 предназначен для питания аппаратуры с повышенными требованиями к стабильности напряжения источника питания. Прнбор выполнен на полупроводниках. Выходное напряжение 3,5-30 е. Ток нагрузки до 5 а, нестабильность выходного напряжения не более 0,1%. Амплитудное значение напряжения пульсаций не более 0,03%. Предусмотрена защита от перегрузки, которая срабатывает при досгижении тока 5,5-6 а. Вес 28 кг.

§ 30. КОМБИНИРОаДННЫЕ РАДИОЛЮБИТЕЛЬСКИЕ ПРИБОРЫ

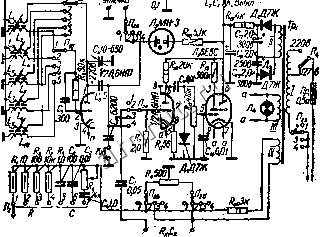

Прибор для измерения L, С. Прибор позволяет измерять сопротивления от 1 о. а до 10 Л1ол,емкость конденсаторов от 10 до 10 лк и индуктивность катушек от 0,1 лкам до 15 мгн. Измерения /? и С осуществляются по мостовой схеме, измерение L -резонансным методом. Схема прибора приведена на рис. XVII.55 [3].

Для измерения L прибор содержит широкодиапаэонный генератор, иы-пааденный на левой половине лампы по схеме с индуктивной связью. Диапазон частот генератора 12,8 кгц - 6,4 Мгц разбит на 5 поддиапазонов; 12,8-36,9; 34,1-90,3; 86-260; 260-903 кгц; 903 кгц - 6,4 Мгц. Измеряемая катушка инд>ктивности подключается к клеммам и при нажатии кнопки Кп образует вместе с конденсатором Су колебательный контур. С помощью переменного конденсатора настраивают генератор на резонансную частоту контура LCjj. Для индикации резонанса напряженнее контура усиливается усилителем иа правой половине Лх, и после детектирования диодом Д1 подается на лампу Лг - электрокныГг индикатор настройки. Момент резонанса соответствует минимальному теневому сектору лампы Лг-Шкала конденсатора Q проградунрована в едттцах индуктивности.

Мост для измерения R и С образуют один нз эталонных резисторов - Ri (или один из эталонных конденсаторов Сз - CJ, резистор R и ичмеряе-мое R или С. Баланс .моста достигается перемещением движка R - пр и этом ширина теневого сектора Л% наибольшая. Шкала R градуирована в единицах R \\ С. Для переключения шкал служит переключатель Яз, для изменения пределов измерений - П, Лампа Л сл>жнг индикатором включения прибора. Потенциометр - для регулировки чувствительности индикатора. Обмоткн контурных катушек намотаны на бакелизированных бумажных гильзах диаметром 12 лл и длиной до 40 лл, надетых на феррнтовые сердечники. Катушкн намотаны проводом ПЭЛШО 0,13, их намоточные данные: Ц - однослойная 75; La - однослойная 25; L3 - универсаль 200; £,4 - унпверсальэ 100; L5 - внавал 640; L - универсаль 300; Lj - внавал 1320; - внавал 840; Lp - внавал 2240; Lio - внавал 1600 витков. Индуктивности катушек Li - Ly, равны соответственно 60; 25; 710; 240л г ; 6.55; 2,5; 42,7; 14,5; 294; 100 лн.




боец

MtmMUfmbRuC

Рис. XVII.55. Схема прибора для измерения 7?, L, С

2. Переменное напряжение до 100 в при частоте до 100 Мгц.

3. Сопротивления от 1 ом до 1000 Мом (7 пределов измерений, кратныж десяти, в приставке),

4. Емкости конденсаторов от 5 пф до 25 мкф.

5. Индуктивности (на частоте 50 гц) от 1 до ЮОО ен.

При этих нзмереинях авометр ТТ-1 используется как миллиамперметр со шкалой 0,2 ма. По этой шкале отсчитываются все величины, кроме индуктивности.

Схема приставки приведена на рис. XV11.56. Ее основным узлом является ламповый вольтметр постоянного тока, собранный по схеме моста, плечами которого являются внутренние сопротивления триодов Ла н сопротивления /?зв и Ra- Прибор ТТ-1 включается в диагональ моста, который до начала всех измерений урзвиовешивается потенциометром Ri ( установка нудя ). Ламповый вольтметр используется прн всех видах измерений: ностоянного и переменного напряжении высокой частоты (положение /

Трансформатор TPi выполнен на сердечнике сечением 4,5 см с площадью окна 7,8 см. Данные обмоток: 1-1270 витков провода ПЭЛ 0,25 плюс 930 внтков провода ПЭЛ 0,2: II - 1400 витков провода П 0,18; 111 -65 витков прдаода ПЭЛ 0,9; IV - 500 витков провода ПЭЛ 0,2.

Ламповый вачьтомметр и LC-метр на базе прибора ТТ-1 [20] представляет собой приставку к авометру ТТ-1, при помощи которой можно измерять:

1, Постоянное напряжение or 50 мв до 1000 в при входном, сощютивле-нии, равном 12 Мом. Диапазон измерений разделен на семь поддиапазонов с пределами: 1-2,5-10-25-100-250-1000 в.
