тушки намотаны в один слой на каркасах диаметром 8 мм. Катушка пятого диапазона имеет подстроечный сердечник диаметром 2 мм. Намоточные данные катушек: U - 900 витков ПЭЛ 0,1; Ls - 380 витков ПЭЛ О 2- L3 - 120 витков пап 0,25; U - 85 внтков ПЭЛ 0,3; Ц - 32 витка ПЭЛ 0,35; и - 16 витков ПЭЛ 0,5. Эти данные могут быть изменены при налаживании генератора ВЧ в пределах ±10%.

Обмотка дросселя Др1 намотана на сердечник из пластин Ш-12 с толщиной набора Ш мм и содержит около 2500 витков проводом ПЗ 0,1. Обмотка дроссетя Др2 намотана на резисторе МЛТ 1 вт проводом ПЭЛ 0,09

ЛгЬНт

PiSKIB


1/ хО, Щ01 -0,00! 0,11118* 9fO 0 910 9 9W a

1 20

22 г

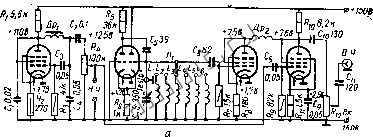

Рис. XVn.SO. Схема малогабаритного сигнал-генератора: a - ВЧ и НЧ генератор; 6 - выносной аттенюатор; в- выпрямитель питании.

по всей длине в один слой. Обмотки силового трансформатора: 1а - 1400 витков ПЭЛ 0,12; 16 - 1060 витков ПЭЛ 0,09; - 1400 внтков пал 0,09; / - 80 витков ПЭЛ 0,47. Сердечник набран из пластин Ш-20, толщина набора 20 лш. Питание прибора от сети переменного тока напряжением 127 или 220 в, потребляемая мощность не более 20 ва. Вес прибора до 1 кг, размеры 120 X 75 X 90 лш.

На рис, XV1I.31 приведена схема любительского сигнал-генератора ка транзисторах [15]. Перекрываемый ге£[ератором диапазон частот 50 кгц - 1,5 Мгц разделен на четыре поддиапазона. Высокочастотный генератор собран на транзисторах Тз и Ti и представляет собой каскодный усилитель с индуктивной положительной обратной связью. Колебательный контор (переменный конденсатор С13 и одна из катушек индуктивности Li - 1л) включен в коллекторную цепь транзистора Тз, катушки обратной связи (Ц - Lg) - в цепь базы транзистора Т. Напряжение высокой частоты подается на выходной ступенчатый делитель через эмиттерный повторитель, собранный на транзисторах Т5 н Тд. Максимальное выходное высокочастотное напряжение при нагрузке не менее 600 ом составляет 0,8 в. На транзисторах Ti и Та собран /?С-генератор на фиксирс.аипую частоту 400 гц.



Эшо напряжение снимается с потенциометра Rg и подводится к гнезду ИЧ, а также к высокочастотному генератору для его модуляции. Глубина модуляции регулируется потенциометром /?в- Пля получения иеискаженногомо-

дулированного сигнала переменным сопротивлением Re выбирается необходимое напряжение смещения на базе транзистора Ti.

Контурные катушки Li - dc соответствующими обмотками обратной снязн Lj - Ц наматываются проводом ПЭВ 0.1 внавал на пластмассовых каркасах и помещаются в броневые сердечники: катушки Li и 1в - в сердечник типа СБ-2а, остальные - в сердечники типа СБ-1а, Число витков катушки обратной связи должно бьггь приблизительно в десять раз меньше

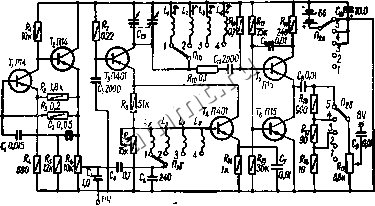

Рис. XVn.31 Си гнал-генератор на транзисторах.

ччсла витков соответствующих контурных катушек. Конденсатор Cia- д !ухсекционный переменной емкости от радиоприемника Минск , обе его скции включаются параллельно. Источник питания генератора - 4 галь-вакических элемента типа 1,3-Ф.МЦ-0,25.

Широкополосные генераторы. Для иаЕадки широкополосных усилителей разного назначения, в том числе видеоусилите.чей, необходим генератор с диапазоном частот от низких звуковых (50-100 гц) до высоких (5-б Мгц). Такие генераторы называются широкополосными.

Если отсутствует и1ирокополосный генератор, то можно использовать два генератора, например ГЗ-3 и Г4-1А, перекрывающие вместе указанный диапазон частот.

Генераторы прямоугольных импульсов. Эти генераторы используются при налаживании импульсных и широкополосных усилителей, а также усилителей видеочастоты телевизионных приемников. Импульсы на выходе генератора должны иметь правильную прямоугольную форму, так как по искажению формы импульсов при их прохождении через испытываемый усилитель выявляются частотные и фазовые искажения в нем. Схемы генераторов прямоугольных импульсов приведены в гл. ХП, краткие технические характеристики промыИкгенЕЕых приборов - в § 19 этой главы.



§ U. ОСЦИЛЛОГРАФЫ

Осциллограф (осциллоскоп) представляет собой прибор для визуального наблюдения электрических процессов на экране электронно-л у чевсй трубки. Осци-члограф является одним из самых необходимых приборов как при налаживании, так и ремонте радиоаппаратуры.

При помощи осциллографа можно измерять величину переменного и импульсного иапряжений, частоту, коэффициент глубины модуляции ширину полосы пропускания усилителя. Наблюдая на экране осциллогра-

Делитель входного

Пред- - ВыхШой усилитяь усилитель

УШатеаь синхрона-хции

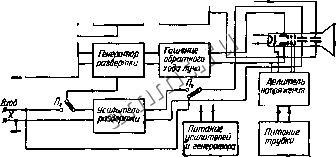

Рис. xvn.32. Блок-схема осциллографа.

фа форму напряжения в различных участках радиосхемы, можно судить об искажениях сигнала в усилителях, возникиовении колебаний илн их срыве в генераторах н т. д.

Основным узлом осциллографа является электронно-лучевая трубка. Для обеспечения равномерного перемещения электронного луча в горизонтальном направлении (развертка луча) используется генератор пилообразного напряжения, с выхода которого сигнал после усиления подается на горизонтально-отклоняющие пластины трубки. При исследовании непрерывных сигналои перемещение луча осуществляется циклически с определенной частотой (частота развертки), для чего генератор работает в режиме самовозбуждения. При исследовании импульсных периодических сигналов генератор пилообразного напряжении раЙотает в ждущем режиме и срабатывает лишь в момент прихода импульса. В первом случае необходимо обеспечить гашение обратного хода луча, во втором - подачу на необходимое времи на модулятор трубки, так называемого, импульса подсвета для индикации исследуемого импульсного сигнала.

С целью обеспечения необходимого размаха луча по вертикали в осциллографах предусмотреи усилитель вертикального отклонения луча, иа вход которого подается исследуемый сигнал. Выход усилителя включен на вертикально-отклоняющие пластины ачектронно-лучевой трубки. На вход усилителя исследуемый сигнал ббльшей частью подается через входиой ступенчатый делитель напряжения (аттенюатор). Часть напряжения исследуемого сигнала после усиления подается также на схему генератора развертки для его синхронизации - это обеспечивает устойчивость изображения
