позволяет осуществить произвольное чнсло высокочастотных выходов практически без уменьшения усиления.

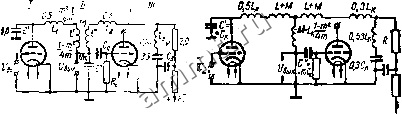

Рис. ХПМо. Схема усилителя с магнитной связью между катушками звеньев фильтра. Обозначения,

содержащие tti~-- > 1, указы-

вают сгносительные сопротивления элементов схемы нз частоте Fi. За единицу принято полное сопротивление емкости С.

Схемы межкаскадной связи с четырех nojnoCHHxaM и вследствие сложности настройки применяются обычно в усилителях с малым числом каскадов.

Схемы простой коррекции (рис ХПМО, о, б) широко применяются в многокаскадных усилителях, так как дают меньшие фазовые искажения и отличаются лучшими перехснымп характеристиками от более сложных схем.

Пример, Рассчитать предварительный каскад видеоусилителя

Рис, ХП1.16 Схема усилителя (рис. X111.1 о). представленная в виде эквивалентной схемы фильтра.


j \xu Ml С c\\ С drifl

tit tf Tit тУ

Рис. Х1ПЛ7. Схема включения промежуточных звеньев фильтра, используя ното-рую можно получить произвольное число

выходов.

, . , , с простой коррекцией (рнс

XnTlO, а) на лампе6Ж5П. Каскад предназначен дчя раскачки выходной ступени на лампе 6П15П. Высшая частота полосы пропускания - ЪМгц I- Определяем суммарную емкость, нагружающую усилитель,

С = С , (63Ksnj + С tnisii, + С - 25 + 13.5 + 10 = 25 пф,

Tj См - емкость монтажа.

2. Сопротивлеипе емкости С ва частоте F2

SfaC 6,28 5 10 . 25 10-

= 1270 ом.



3. Из рис. ХПМО, о находим сопротивление анодной нагрузки Ra - = Zc= 1270 ом (принимаем 1,3 ком) и сопротивление корректирующей

индуктивности на частоте fa

Z. = 2nFiLi = 0,5Z(, = 635 ом>

отсюда индуктивность корректирующего дросселя

L, 635

2nfn 6,2S 5 . lOe

1 = -Й- = = 20 - 10- a = 20 Л Н.

Рис. XiII.18. Конструкция катушек сложного фильтра с магнитной связью.

4. Вычисляем коэффициент усиления каскада, прЕдаарнтельно определив из табл. ХП1.4 для лампы 6Ж5П S = 9ла/в,/Со = SR = 9 1,3 = = il,7.

5. Определим резонансную частоту контура, образованного из индуктивности Li н емкости С (эта величина понадобится при наладке усилителя),

2jiYl,C 6,28 V20 . 10-е . 25 - IQ- = 7,14- 10 гц = 1М Мгц.

Конструктивное выполнение ксфректируюишх индуктивностей. В схемах высокочастотной коррекции катушки индуктивности можно irawa-тывать на каркасах диаметром 5-15 мм. Тип намотки (однослойная, вна-вал, Универсальэ, сотовая и т. д.) особого значения не имеет. В сложных фильтрах можно все корректирующие индуктивности наматывать на один общий каркас. При этом надо стараться располагать обмотки не очень близко с тем, чтобы взаимоиндукция между катушками была мала. На рис. Xlll.iS показана конструкция катушек сложного фильтра с магнитной связью. Катушка L может перемещаться относительно катушки £ этим регулируется связь между катушками. Конструктивный расчет катушек приведен в гл. IV.

Настршка усилителей с кофекцией. Чтобы получить необходимое усиление на высоких частотах, нужна определенная система настройки усилителей с коррекцией. Метод проб не может дать удовлетворительных результатов вследствие большого числа переменных. Настройка любой схемы коррекции в конечном итоге сводится к компенсации неизвестных паразитных емкостей в схеме. Пштому основной задачей является определение величии емкостей С и С . Для настройки широкополосного усилителя необходимы минимум два прибора: генератор стандартных сигналов, например ГСС-6, и ламповый вольтметр ЛВ, например типа ВКС-7В.



Однако работа по настройке видеоусилителя может быть значительно облегчена, если использовать специальные приборы: измерители частотных характеристик, например, ИЧХ-1,идр. (см. гл. XVII), при помощи которых можно наблюдать форму частотной характеристики усилителя непо* средственно на экране электронно-лучевой трубки.

Методика настройки схем с простой и сложной коррекцией несколько различна.

Налаживание усилителя с простой коррекцией. Усилитель налаживают с помощью генератора стандартных сигиатов а лампового вольтметра, вклю-ченных по схеме на pre. Х111.19. Вначале закорачивается анодная нагруз-

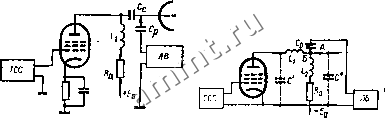

Рис. ХПМЭ. Схема включения приборов для настройки усилителя с простой коррекцией.

Рис. XII 1.20. Схема включения приборов для настройки усилителя со сложной коррекцией.

ка Ra, а вместо индуктивности Li включается в схему известная индуктивность £-97 и находится резонансная частота контура f, образованного из

к С = С -\~ С (Lgr и Ц должны быть одного порядка). По известным Lgj и /pgg определяется С = jaj - величину С, можно определить остальные элементы схемы так же, как и в примере на стр. 171. После этого в схему на рис. Х1П.19 включается индуктивность ii, величина которой несколько-больше расчетной, и определяется при закороченном сопротивлении R частота резонанса. Затем индуктивность Lt постепенно уменьшается (например, отматыванием витков катушки) до тех пор, пока резона1ГСная частота не станет равной(сч. примерна стр.171). Гкюле этого в схему включается сопротивление Ra н снимается частотная характеристика. Если при этом на высшей частоте наблюдается подъем частотной характеристики, сопротивление /?□ следует увеличить, если завал - уменьшить.

Налаживание усилите.тя со сложной коррекцией. Необходимо наладить усилитель, схема которого представлена на рис. Х1П.20. Задавшись величиной емкостей С и С , определяют приблизительно индуктивности Li п Li. Наматываются катушки, индуктивности которых по величине раза в полтора больше расчетных с тем, чтобы при подгонке индуктивиостей отматывать витки, а не доматывать. Величину иплуктнвности La следует более точно замерить одним из способов, указанных в гл. XVII.

Иа вход усилителя подается сигнал от ГСС. Ламповый вольтметр подключается к точке Б через маленькую емкость Ср (2-3 пф). Катушка Li и анодная нагрузка Ra закорачиваются. Изменяя частоту ГСС, по максимуму показаний лампового вольтметра о}11)еделяют резонансную частоту
