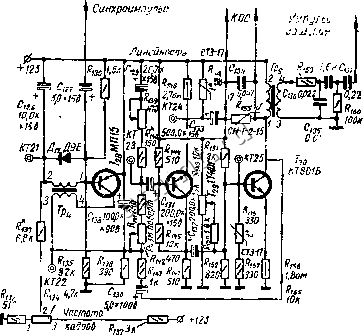

Читальный зал --> Лентопротяжные механизмы  R 27ку Rg 150к  Рис. XIII.149. Схема генератора кадровой развертки па транзисторах! трансформа юр Тр аыполнен на пермаллоевом сердечнике пластины Ш-7, шервна рэбора 7 Ая, обмотки / и Л по 00 витков провода ПЭЛ 0.2, обмотка снкхрови-вацнн 1И - 900 внтков провода ПЭЛ 0,12; трансфорчаторЛг выполнен на сер* дечнш.е яз пластль Ш )6, ширина набора 20 мм, обмотка l-S - 850 витвоа провода ПЭЛ 0.31, отвод (o6woTiia 1-2) от 115 вини.  Рис. XIII.150. Схема кадфовой развертки телевизора Юносты. шС?50.025в i R,9300  UMffl/MC Ci 20.020B TP, h ПЮ2 S HI EN El 7,/7/(72 ©I-©!-© Г® 7s 17302A Рис- Х111Л51. Транзисторная схема кадровой развертки для кипесконов с углом отклонения 110°.  Рис. X111.I52. Эквивалентная схема генератора пилообразного тока с учетом паразитной емкости катушкн. жительной и отрицательной обратной связью для лииеаризацин пилообразного тока. Отклоняющие катушки включены непосредственно в коллекторную цепь транзистора и зашунтированы варисгором i?,, предохраняющим т-ранзистор от пробоя. Трансформатор Тр и RC - цепи, подключенные к его вторичной обмотке, служат для формирования импульса гашения обратного хода кадровой развертки. Предусмотрена термоста-билизацня работы схемы при номоиш терморезисторов i? g и R- На рис. ХП1.151 приведена транзисторная схема кадровой развертки доя кинескопов с углом отклонения 110 . обеспечивающая работу со стандартной отклоняющей системой ОС-110. Нелн-иейность отклонения по вертикали составляет не более 2-5% в интервале температур от - 30* до +70°, а нестабильность размера по \ вертикали не превышает 1-2%. Применение эмиттерного повторителя Та и дополнительной формирующей цепи RiR-iCs обеспечивает высокую линейность пилообразного напряжения. Диоды ДаДз служат для формирования .S-образного напряжения из пилообразного. Для лучшего согласования промежуточного н выходного каскадов используются эмиттерные повторители Тз, Т. Трансформатор Tpi выполнен на ферритовом {Ф-200) сердечнике Ш 4X8, намотан проводом ПЭ-2 ОЛ мм. Обмотка / имеет 360 витков, обмотки и / - по 60 витков. Трансформатор Трз выполнен на сердечнике из стали ШЛ 16X20 или Ш 16 X 20, сборка в стык с зазором 0,3 мм. Обмотка / содержш- 500 виткад провода ПЭВ-1 0,49 мм. Обмотка - 250 витков провода ПЭВ-1 0,72 мм. Способы иолучения пилообразного тока строчной развертки [12, 20]. При рассмотрении схем генераторов строчной развертки, работающих на высоких частотах, необходимо учитывать, что параллельно индуктивностн всегда включена некоторая паразитная емкость С, неизбежно оказывающая влияние па форму получаемого тока. Для уменьшения паразитной е.чкости необходимо сокращать число витков отклоняющих катушек, а для гашения паразитных колебаний - шунтировать их активным сопротивлением. Все это приводит к резкому возрастанию мощности генератора и снижает экономичность схемы. На рис. XIII.152 приведена простейшая идеализированная схема генератора пилообразного тока, в которой для повышения эффективности используются колебания, возникающие в контуре, образованном пндуктивпостью L отклоняющих катушек и паразитной емкостью С. При замыкании ключа в момеит (рис. XIII.153) ток, протекающий через отклоняющую катушку, нарастает почти линейно. В момент h, соответствующий максимальному значению отклоняющего тока, ключ размыкается. Прк этом в контуре, образованном инадктнвностью L катушек н наразнтиой емкостью С, возникают собственные колебания. Через половину периода колебаний в момент ток в контуре достигает максимального отрицательного значения, которое по абсолютной величине несколько меньше его первоначального положительного значения вследствие активных noTq)b на сопротивлении катушек г. В этот момент ключ вновь замыкается, и ток 9 13М
