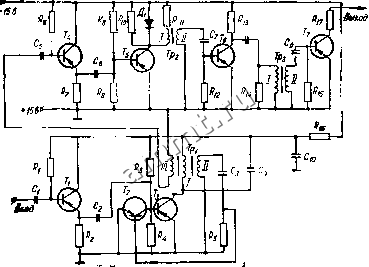

Читальный зал --> Лентопротяжные механизмы результате которой возникает блокинг-процесс, облегчающий перемагии-цивание сердечника I из состояния О в состояние ] . Обмотка сердечника / включена последовательно с обмоткой IV сердечника 2 таким об-тпазом, что импульс тока коллектора транзистора Ti перемагничивает сердечник 2 из состоянин Ь в состояние О . Второй запускающий импульс перемагничивает сердечник 2 в состояние 1 а сердечник 3 - в состояние О , Этот процесс продолжается: после прихода шестого входного импульса схема пересчета на пять (ячейкн 1-5) вернется в исходное состояние, сердечник 6 перебросится в состояние 1 , а сердечник 7 - в состояние О , Одиннадцатый входной импульс возвра-шает пересчетную декаду в исходное состояние. Сердечник 8 (логическая схема И, см. § 9 гл. XII) применяется для им-пульсно-временной селекции выходным сигналом декады соответствую-шего входного импульса декады либо эталонной частоты. В обмотку / сердечника 8 поступают импульсы эталонной частоты (либо импульсы, поступающие на вход пересчетной декады) и удерживают этот сердечник в состоянии I до прихода импульса тока с выхода декады в обмотку IV. Первый же импульс эталонной частоты, следующий за выходным импульсом декады, перебрасывает сердечник 8 нз состояния О в состояние 1 . Б этот момент с коллектора транзистора Тд снимается выходной импульс. в приведенной схеме фазовая устойчивость выходных импульсов не зависит от параметров схемы пересчетной декады и определяется только фазовой устойчивостью импульсов эталонной частоты, либо входных импульсов Чтобы декада работала надежно, импульсы в цепях связи должны иметь длительность, большую длительности входных импульсов, или должны быть задержаны по отношению к ним. В схеме рис. XII.79 исключены цепи задержки благодаря тому, что число ампер-витков обмоток IV примерно IS пять раз больше числа ампер-витков обмоток /, а длительность импульсов связи такова, что запускающий импульс не вызывает изменения индукции сердечника в период действия импульса связи. Поэтому нереыагничнвапие сердечников идет по предельной петле гистерезиса. Общее запаздывание выходного сигнала пяти включенных последовательно декадных пересчетных схем с общим коэффициентом деления 1№ без применения схем селекпш составляет величину около 15 мксек. Импульсы, снимаемые с выходов пересчетных декад, имеют амплитуду около 8 в и длительность на уровне 0,5 порядка 2,5 мксек на любых частотах следования. В схеме пересчетиой деяады рис. ХП.79 могут быть применены транзисторы типа П14, П15, П16 с допустимым разбросом коэЙ)ициента усиления по току р - от 30 до 80. Транзисторы можно использовать и при значениях р > 8, если в цепь эмиттера включить резистор 20 ом. Обратный ток коллектора может иметь разброс от 1 мка до 10 мка. При этом разброс коэффициента прямоуголь ностн ферритов иа ±15% не сказывается на работе схемы. В схеме декады можно применить ферриты с коэрцетив-ной силой Яс менее 0,2 а. Резистор ~ 100 ом предохраняет транзистор от перегрузки по мощности, а резистор /?а = 51 ом устраняет опасность самовозбуждения схемы и уравнивает входные сопротивления транзисторов, что позволяет применять полупроводниковые триоды с большим ра.з-бросоч их napaAierpoB. Все обмотки (рит-транзисторных элементов намотаны проводом ПЭВ-0,08 па кольцах типа О,I6BT (ВТ-5) диаметром 3 мм н имеют; 1 - 7 витков, -14 витков, /-7 витков, /V -24 витка, - 7 витков. При -напряжении питания 15 в мощность, потребляемая пятью после, дсватеяьно включенными декадными счетчиками при частоте слсдоваиил входных импульсов ---- 100 кгц, составляет 0,4 ет. Помехоустойчивость феррит-транзисторных делителей частоты в основном определяется помехоустойчивостью устройства, формирующего входные нмпульсы первой декады, и защитой делителя от проникновения импульсных помех через источник питания.  Рнс. ХП.вО. Схе.уа формирования входпых импульсов пересчетной дрка,ил из сннусондального напряження частоты 100 кгц. Дли устойчивой работы декадной феррнт-транзисторной схемы прн частоте следования запускающих импульсов = 100 кгц входные импульсы должны быть пря\юугольиой формы с длительностью нмпульса в пределах 3,5 мксек > т > I мксек. Ток в импульсе должен быть ие менее 50 ма. Для надежного запуска феррит-транзисторных пересчетных декад следует применять схемы формирования входных импульсов. Схема формирующего устройства приведена на рис, XII.80, Выходные импульсы формируются из синусоидального напряжения частоты 100 кгц, поступающего иа вход схемы формирователя. Синусоидальное напряжение с выхода эчкперного повторителя Ti поступает на вход делителя часготы (коэффицишт деления равен двум) ключевого типа, выполненного на транзисторах Га, Гз, Такой делитель следует применять в случае постоянства частоты входного синусоидального напряжения. При переменной частоте в качестве делителя частоты можно применить транзисгорный симметричный триггер с двумя устойчивыми состояниями. Делнт&аь частоты ключевого типа обладает высокой надежностью работы при хорошей фазовой устойчивости выходных импульсов. В зависимости от частоты входного напряжения оптимальные значения величины резистора Rf, и конденсатора Сз подбирают экспериментально. С выхода яелнтеля частоты напряжение поступает через согласующий эмиттерныЙ повторитель Ti на вход усилителя Ть с дифференцирующим трансформата-DOM Трг в цепи коллектора Отрицательные импульсы, снимаемые со вторичной об.моткн Tpi, усиливаются на транзисторе Тд и еще раз дифферея-цируются трансформатором Трз. Со вторичной обмотки трансформатора Трз нмпульсы поступают на усилитель-ограничитель Т-. в непь коллектора котч)рого включаются входные обмотки пересчетной декада! (рис. XI 1.79). Схема формирует из синусоидального напряжения частоты 100 кщ прямоугольные импульсы длительностью 1,5 мксек. нремя переднего фронта и спада которых составляет 0,3 мксек. Выкошой каскад схемы Т позволяет обеспечить ток в импульсе 80 ма. Схема работает устойчиво при изменении напряжения питания в преде-лях от 4 до 25 в и входного напряжения от 0,1 до 3 в. В трансформаторах используются феррптоБые кольца типа ф-1000 диа- Рис. ХП.81. Блок-схема счет-метром 18 мм. Все обмотки выполне- ио устройства на декатронах. им проводом ПЭЛШО-0,18 и имеют Три /~- 100, - 30, ГП-ЗО витков; Tpr.f - 30, И - 7 внтков; Трз: ! -50, - 15 витков. Данные элементов схемы следующие: = 51 ком, R I ком, R = = 51 ком, Ri = 10 ком, J?5 = 5-20 лол. J? = 51 ком, R = 1 ком. R = = 30 ком, Rg = Юком, RiQ = I ком, R = 100 олг, - Юком, Rjs = = I ком, Rit = 3 /со , Riz = 10 ком, Ri = I ком, Я17 51 о.и, Ci = = 0,01 мкф, Са = 0,01 мкф, Сз 0,05 0,2 мкф. С* = 1000 пф, Cj = 0,01 мкф, Сб - С, = 0,02 ~ 0,05 мкф, =- 0,1 -ь 0,5 мкф. транзисторы типа П14, П15, П16; диод - Д9В. Декатронные пересчетные схеиы. Широкое применение газоразрядных многокатодных ламп декатронов обусловлено их надежностью, экономичностью и возможностью создания простых схем, позволяющих производить счет числа импульсов, выполнять деление частоты и управление коммутационными схемами. По сравнению с подобными схемами па электронных лампах, транзисторах, магнитных элементах, схемы иа декатронах требуют меньшего числа элементов, а также обеспечивают возможность непосредственной индикации, Однако разрешение таких схем невелико, скорость пересчета их не превышает нескольких десятков килогерц. Пересчетные схемы на декатронах, как правило, строятся на основе блок-схемы рис. ХП.81. Декатрониая схема включает в себя генератор запускающих (входных) импульсов /, несколько счетных каскадов 3, каскады формирования управляющих импульсов 2, устройство сброса показаний счетчиков на нуль 4. Если частота следования входных импульсов велика, то один либо даа первых счетных каскада выполняются на основе высокочастотных декатронов (AI04, 0Г8 -100 кгц, АШ, ОГ7 -50кгц). В остальных каскадлх следует применять низкочастотные декатрон[[ (AI02, ОГЗ -20 кгц,ОГ4~2 кгц, AI01, А105- I кгц),так как при работе на низких частотах, особенно ниже 10 кгц, они бодее стабильны. Входным Импульсом для счетных каскадов в таких схемах является выходной им-Ульс, снимаемый с нулевого индикаторного катода предыдущего каскада. Схема формирования каждого счетиого каскада преобразует амплитуду и рорчу поступающих импульсов для обеспечения направленного периеиоса разряда декатрона.
