Читальный зал --> Лентопротяжные механизмы без изоляторов. Рефлектор антенны укрепляется на мачте также без изоляторов. Широконолоская рамочная антенна подключается к 7д-омиол<у входу приемника коаксиальным кабелем с волновьй! сопротивлением 75 ом при Таблица XVI.4 Геометрические размеры зигзагообразных антенн и реф№кторов, jkjm
Примечание, i - расстояние между точками питания актеннн- помощи компенсационного симметрирующего устройства и четвертьволнового трансформатора с волновым сопротивленнем 150 ом, так как входное сопротивление антенны составляет приблизительно 300 ом (а точках А~Б). Кабель соединяется со входом трасформатора (точки В-О- Таблица XV/.5 Геометрические размеры рамочных антенн, мм
К ЗОООмному входу приемника антенну целесообразно подключать симметричным фидером с волновым сопротивленнем 300 ом. Такой фнд!ер подключается к антенне без каких-либо промежуточных устройств. Коэффициент усиления широкополосной рамочной антенны с рефлектором равен около 4 (по моицюсти). Конструкция рамочной антенны с рефлектором приема на каналах 6-12 описана в [41. Антшта с логарифмически пернодичесмой заянснмостью гараметов является шнроко;и1а11азонной антенной с большим коэффвадентом усиления. Она может быть использована для приема телевизионных передач во всех 12 каналах Схема антенны с логарифмически периодической зависимостью параметров (ЛПА) приведена на рис- XVI.27. Вибраторы обеих половин аитет-ны могут быть выполнены из тонкостенных трубок нли из проволоки. В по-следне. случае антенна монтируется на деревянном каркасе. Диаметр несущих труб должен быть не менее 40-60 мм, а вибраторов-15-25 мм (для механической прочности). Фидер изготовляется из коаксиального кабеля с волновым сопротивлением 75 ом, прокладывается внутри нижней несущей трубы н разделывается на входе антенны, как показано на рис. XVI.27 (узел Б). Экран кабеля припаивается к нижней несушей трубе, а внутренний проводник - к основанию верхней трубы. Жесткость крепления в точке литания антенны обеспечивается установкой изолятора из фторопласта, полиэти-эеня, полистирола или текстолита. Антенна устанавливается на мачте, верхняя часть которой (около 1,5 м\ должна быть деревянной. Такую мачту нетрудно сделать поворотной лая изменения направления приема. Коэффициент .усиления антенны ЛПЛ зависит от угла а. (чем меньше угол а, тем больше коэффициент усиления). Однако прн уменьшении угла а существенно возрастают размеры антенны- В зависимости от величины угла а выбирают угол tp между половинами антенны. На рис. XVi.27 приведены размеры антенны ЛПА с углом а = 60° и углом ф = 45-50 . Размеры вибраторов этой антенны; Номер вибрагора .,..... 1 2 3 4 5 6 Длина, мм .......... 1560 1280 1080 900 760 640 Номер вибратора Д1ина, мм ........

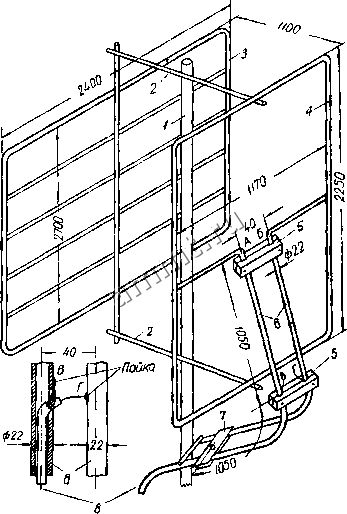

Рис. а XV 1,23. Рамочная антенна с pe.f лектором: J ~ антенна; 6 - симиетрируоцее устройство. 13 190 9 10 И 12 380 320 270 225 Коэффициент усиления антенны ЛПА с углом о: = 60 около 5 (по мощности), входное сопротивление 100-180 ом. Более подробные сведения об антеннах ЛПА приведены в [5. 6, 14, 15 и 16]. Антенны для дальнего приема Для приема телевизионных передач на больших расстояниях от телевизионного центра (более 100-120 км) приходится применять антенны с большим коэффициентом усиления (до 10 н более по мощности). Такой коэффициент усиления можно полушть при помощи обычной антенны типч волновой канал , если увеличить количество элементов (вибраторов) Однако в этом случае нельзя обеспечить необходимую полосу пропускания. Поэгому для дальнего приема применяются так называемые синфазные  Рис. XVI.26, Коиструхцня рамочноб антенны о рефлектором: I - мачгв, 2 - металлическкв стрелы; S - рефлектор; 4 - активный элемент: 5 -фиксирующие перемычки вэ димектрнка; 6 - трубкя четверть вол рового трансформатора, 7 - металлическая перемычка; я - коаксиальный кабель.
