Читальный зал --> Лентопротяжные механизмы от аналогичных узлов черно-белого телевизора. В частности радиочастотный блок может быть составлен нз стандартных блоков ПТК и УПЧ черно-бслык телевизоров. Канал звукового сопровождения также не отличается от аналогичного канала черно-белого телевизора. Следует однако иметь в виду, что для уменьшения помех на экране телевнзора, возникающих в результате биений Нео/щая зОут
идетсОыа поджщив  4,25 4.406 6 6 7мги Рнс- ХИ1.254. Спектр частот сигнала цветного телевидения относительно несущей мзображення- между несущей частотой звука и цветовой поднесущей на выходе видео-детектора, сигналы звукового сопровождения снимают непосредственно с выкода УПЧ я пропускают через отдельный детектор, при этом несущая частота звука яа входе видеодетектора может быть практически полностью подавлена режекторными фильтрами.
Рис. ХП1.256. Упрощенная блок-схема приемника цветного телевидения. Видеоусилитель цветного телевизора [39] предназначен для усиления яркостного сигнала. Он отличается от видеоусилителя черно-белого телевизора наличием режекторных льтров, подавляющих цветовые пошесу-шие на выходе усилнтеля, и линий задержки на 0,7 мксек для уравнивания времени прохождения сигналов в яркостном канале и канале цветности. На рис, ХП1.256 приведена схема видеоусилителя, предназначенного для работы с масочным кинескопом (например 59ЛКЗЦ). В связи с тем, что масочный кинескоп требует большого модулирующего напряжения (примерно 100 в) в выходном каскаде усилителя применен мощный телевизионный пентод типа 6Ж52П с крутизной характеристики 55 Male, обеспечивающий выходное напряжение 120 в при коэффициенте усиления не

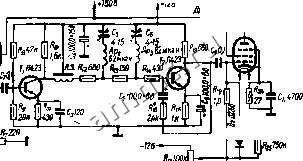

-АРУ *250ff ада втз шкацдепитпи  нонтрасттшь Рис. ХП1.256. Схема ви,деоусилятеля. менее 60 и полосе пропускания (по уровню 0,9) - 6 Мец, которая достигается благодаря применению простой ВЧ коррекции {Др*, /?аз) и частотно-зависимой отрицат&чьной обратной связи в катодной цепи {Rt\, Си). Для обеспечения динамического баланса белого уровень сигналов и G регулируется при настройке, В сеточкой цепи на элементах Дг, Дг, Ri, Св Собрана управляемая фиксирующая схема для восстановления средне составляющей яркостного сигнала. Первый каскад видеоусилителя, гобран-нын на пентодной части лампы 6Ф5П, является разделительным; с катодной нагрузки снимается яркостный сигнал и через линию задержки пода-егся на сетку выходного каскада, а с анодной нагрузки снимается усиленный до 20 в сигнал для блока цветности, АРУ и селектора синхроимпульсов. Транзисторы 7*1, Гг служат для компенсации потерь в лниии задержки и се лучшего согласования. Цепи Дра, и Дрз, Cj образуют режекториые контуры, настроенные на частоты цветовых поднесущих (на частотах 4,02 Мгц и 4,68 Мгц подавление сигналов должно быть не менее 15 дб, а в полосе между ними не менее 6 дб). В качестве линии задержки может быть яспользованз стандартная ЛЗТЦ0,7/1500 с волновым сопротивлением 1500 ом и временем задержки 0,7 мзахк или искусственная, рассчитанная и изготовленная в соответствие с рекомендациями на стр. 17. В качестве линии задержки можно использовать отрезок коаксиальной линии, например, РК-50 длиной 35-37 сл, однако из-за малого (50 ол) характеристического сопротивления ее труднее согласовать. Блоки разверток и высоковольтный выпрямитель цветного телевизора по принципу действия не отличаются от аналогичных узлов черно-белого телевизора, однако ямаот ряд особенностей в связи с предъявляемыми к ним спеан4 ческими требованиями [16, 21J. Эта требования обусловлены применением масочного кинескопа, в котором значительная часть энергии электронных пучков поглощается маской. Поэтому достаточно яркое изображение на экране может быть получено при напряжениях примерно 25 к8 и общем токе трех лучей 1 ма. Это требует более мопшого источника анодного напряжения, а, следовательно, я более мощного генератора строчной развертки, чем в черно-белом телевизоре, тем более, что и диаметр горловины цветного кинескопа больше, чем у черно-белого. Последнее обстоятельство требует увеличения мощности и генератора кадровой развертки, Тяжелые условия работы высоковольтного выпрямителя приводят к существенным колебаниям анодного напрнжения прн измененнн средней освещенности передаваемого изображения, что нарушает нормальную работу телевизора, поэтому высокое напряжение дополнительно стабилизируют. В генераторах строчной и кадровой развертки цветных телевизоров предусматриваются цепи регулировки постоянной октавляющей тока через отклоняющие катушкн для центровки растра, поскольку применение постоянных магнитов для этих целей, подобно тому как это делают в черно-белых телевизорах невозможно из-за нарушения сведения лучей и чистоты цвета. Наряду с этим в блоке кащ)овой развертки вырабатывается напряжение гашения обратного хода и импульс опознавания цвета. На рис. ХП1.267 приведена схема выходного каскада генератора строчной развертки для кинескопа 59ЛКЗЦ. В схеме используются специально сконструированные лампы 6П42С (усилитель), 6Д22С (демпфер) ЗЦ22С (кенотрон) и 6С20С (стабилизатор высокого напряжения). Напряжение дня фокусирующего электрода кинескопа (б кв) -обеспечивается Выпрямителем, собранным на селеновом столбе 5ГЕ200АФ (Дз). Центровка растра осуществляется потенциометром в катодной цепи Лг. Режим стабилизатора анодного напряжения устанавливается потенциометром i?28 так, чтобы при запертом кинескопе ток через лампу Лл составлял 1,2 ма. Предусмотрена таррекпня подушкообразных искажений растра за счет ьюдуляция пилообразного тока кадровой развертки параболическим током строчной частоты (рис. Х1П. 258), и пилообразного тока строчной развертки параболическим током кадровой частоты (рис. ХП 1.259). С этой целью цепн стклонякмцих катушек строчной и кадровой разверток связаны ыежду собой через трансформатор Трг, собранный нз Ш-обраэном феррнтовш сердечнике. Обмотки /а и /б намотаны на крайних кериах сердечника и включены последовательно так, что создаваемые ими потоки в среднем керне вычитаются. Обмотка , намотанная на среднем керне сердечника, включена последовательно с кадровыми отклоняющими катушками. Она создает магнитный поток, совпадакнций по направлению с потоком в одном крайнем керне и противоположный потоку в другом крайнем керне. По мере роста тока кадровой развертки происходит иасьпценне одного из Крайних кер]юв. Прн этом уменьшается общая индуктивность обмотки / и сильнее шунтируются отклоняющие катушкн строк. Одновременно нарушается равенство потоков, создаваемых обмотками la и 16 в центральном керне, н вследствие этого появляется параболическое напряжение строчной частоты в обмотке . Так как рассмотренная цепь коррекции, изменяя нагрузку строчного трансформатора, модулирует по амплитуде импульс обратного хода развергкн, в пэетиых телевизорах предпочитают напряженна
