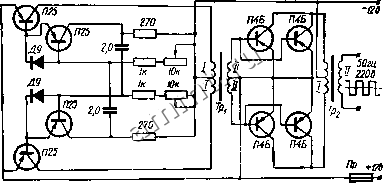

Читальный зал --> Лентопротяжные механизмы На рис. XV.25i б приведена схема преобразователя напряжения, в котором транзисторы включены по схеме с общнн коллектором. Такой преобразователь может отдавать мощность до 50 sm. Трансформатор выполняется на магиитопроноде типа УШ 20 X 20 из стали марки Э41, собранном вперекрыижу- Обмотка / содержит 40 X 2 витков ПЭЛ 0,8, обмотка II 50 X 2 витков ПЭЛ 0,2 и обмотка / - 950 виткон ПЭЛ 0,2 (для выходного напряжения 240~ 250 в). Преобразователь напряжения с выходной мощностью около 40 вт может быть собран по схеме, приведенной на рис. XV.26. Такой преобразователь может кратковременно отдовать мощность до 100 вт. Задающий генератор выполняется на транзисторах типа П203; можно применить также Другие транзисторы с максимальны допустимым ка-пряжеинем этлиттер - коллектор не менее 25 в (например, транзисторы типов П20, Ш1, П25, П26). Трансформатор Tpi выполняется на тороидальном магннтопроводе, изготовленном из пермаллсевой ленты (марки 50НП) толщиной 0,05 j jh.  Рис.XV.26. Схема преобразователи напряжения с усилением.  Рис, XV.27. Схема преобразователя постоянного напряжения в переменное с частотой 50 гц. Внутренний диаметр тороида 15 Ш1, внешний 25 лш, толщина Б мм. 0(йлот-ки / и наматываются проводом ПЭЛ 0,й, обмотки / - проводом ПЭЛ 0,51. Обмотки / содержат по 60 витков, обмотки и / - по 10 вигков. Трансформатор Тр2 выполняется на таком же сердечнике, как и трансформатор Tpi, но толщина тороида равна 10 мм- Обмотки / содержат по 36 витков провода ПЗЛ 0,69; обмотки - 350 витков провода ПЭЛ 0,25. Если на выходе преобразователя необходимо получить переменное напряжение го стабильной частотой (например, для питания магнитофона нли проигрывателя), то в качестве задающего генератора целесообразно использовать обычный мультивибратор. Практическая схема такого преобразователя приведена на рнс. XV.27. Выходная мощность преобразователя до 100 вт. Трансформатор Tpi может быть выполнен па магиитопроводе из пластин Ш12 (сталь ЭЗЗО) при толщине набора 16 мм. Обмотки / содержат по 500 витков провода ПЭЛ 0,23, обмотки - поВ5 витков провода ПЭЛ 0,59. Обмотки наматываются в два провода, каждый из которых образует отдельную секцию. В средней точке каждой обмотки соединяется конец одаой секции с началом другой. Трансформатор Три можно выполнить на магыитопроводетипа Ш32 X 38. Обмотка / содержит 50 X 2 витков провода ПЭЛ 1,4, обмотка - 2100 витков провода ПЭЛ 0,49. Способ намотки такой же как и длн трансформатора Tpi. Если желательно получить близкую к синусоидальной форму выходного напряжения, то последовагсльно с выходной обмоткой трансформатора следует включить конденсатор, емкость которого подбирается экспериментально в зависимости от характера нагрузки преобразователя. При подборе емкости следует контролировать форму тока (а не напряжения!) иа выходе преобразователя. Литература 1. ДодикС. д. Полупроводниковые стабилизаторы постоянного напряжения и тока. М., Советское радио , 1962. 2. Дол ь н и к А. Г. Выпрямители с умножением напряжения. М.-Л., Госэнергоиздат, 19Б2. 3. Ж е р е б ц о в И. П. Радиотехника. М., Свяэьиздат, 1954. 4. Журавлев А. А.,Мазель К -Б. Преобразователи постоянного напряжения на транзисторах. М.-Л., Госэнергоиздат, 1960. 6. Карпов В, И. Полупроводниковые стабилизаторы напряжения. М.-Л., Госэнергоиздат, 1963. 6. К о н а ш и Ei с к и и Д. А. Э-тектрические фильтры. М.-Л., Госэнергоиздат, 1953. 7. К У 3 ь м е н к о М. И., С н в а к о в А. Р. Полупроводниковые преобразователи постоянного напряжения. М.- Л., Госэнергоиздат, 1%1. 8. Л и в ш и ц С. Я. Феррорезонансные стабилизаторы напряжения. М--Л., Госэнергоиздат, 19Б1. 9. М а 3 е л ь К., ь. ВЕлпрямители и стабилизаторы напряжения. М.-Л.. Госэнергоиздат, 1951. 10. М а 3 е л ь К- Б. Стабилизаторы напряжения и тока. М.-Л., Госэнергоиздат, 1955. П.Орлов В. А. Малогабаритные источники тока. М., Воеииэдат, 1965. 12. Р о г и н с к и й В. Ю- Полупроводниковые выпрямители. М.- Л., Госэнергоиздат, 1957. 13. Р о г и н с к и й В. Ю. Электрическое питание радиотехнических устройств. М-Л Госэнергоиздат, 1957. 14. TepeHTbjBB Б. П. Электропитание радиоустройств. М., Свяэьиздат, 1951. 15. Ч е ч и к П. О. Новые источники питания радиоаппаратуры. М.- Л., Госэнергоиздат, 19Б9. 16. Э ф р у с с и М. М- Газовые стабилизаторы напряжения, М,- Л. Госэнергоиздат, 1952. АНТЕННЫ глава § 1. назначение и основные характеристики ahtewi Антенны предназначены для излучения и приема радиосигналов. По назначению антенны делятся на передающие, приемные и цриемно-пере-дающие Любая передающая антенна может принимать энергию, иначе говоря, антенны обладают свойством обратимости, что позволяет нсвользо-вать одну и т> же антенн> для приема и излучения энергии. Однако кои-струкпнн приемных и передающих антенн могут отличаться в связи с тем, что в передающей антенье большие токи и напряжения Для любнтe,cкиx антенн эта рачница невелика Сонротнвление излучения антенны иэл - такое активное сопротивление, которое, будучи включено в п>чность тока в антенне, поглощало бы мощность, равную мощности излучения. Сопротивтение излучения - расчетная величина, представляющая собой коэффициент пропорциональности ь<ежд> мощностью излечения и током в антенне. Зная сопротивление излучения, можно подсчитать излучаемую моишость Риал - пучиэл. Величину действующего значения тока в пучности /пуч легко измерить. Коэффициент полезного действия передающей антенны r\j - число, показывающее, какая часть подводимой к антенне мощности излучается в пространство в виде радиоволн Он определяется по формуле где i?HM - сопротивление излучения, R - сопротивление потерь в антенне. Коэффициент полезного действия приемной антенны - число, показывающее, какая часть принятой антенной энергии поступает в линию (или на вход приемника). Коэффициент полезного действия большинства типов антенн близок к единице Диаграмма направленное передающей антенны - графическое изображение зависимости напряженности поля, создаваемого антенной, от направления излучения. Диаграмма направленности приемной антенны - графическое изобра-/ение зависимости э. д с, наведенной на зажинах антенны электромагнитным Полем, от направлеиня прихода волн.
