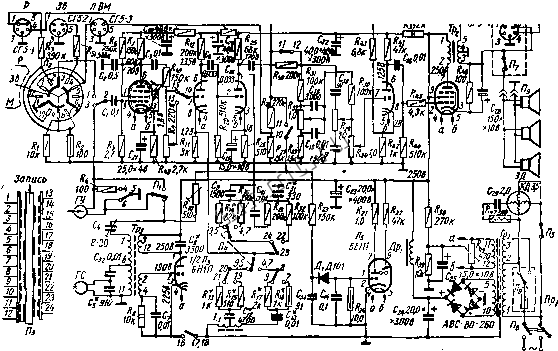

Рис. XIV.33. Схема магнитофона на электронных лампах.

Универсальные усилители 397

(оррекция при воспронзведенни может бьггь вьтолнена по тем же схемам, что н в УВ.

Третий вариант УУ отличаетсн от второго тем, что при воспроизведении усилитель работает ие от головки, а от отдельного ушлнтеля воспроизведения (см. рис, XIV.4}. В таком УУ не требуется никакой частотной коррекции.

Практическая Схема УУ на электронных лампах. На рис. XIV.33 приведена схема магнитофона Астра-4 , в котором используется универсальный усилитель. Скорость движения ленты в этом магнитофоне 9,53 и 4,76 см/сек. Частотный диапазон, воспроизводимый усилителем, составляет 40-12 000 гц при скорости 9,53 см/сек и 63-5000 ец при скорости 4,76 см/сек. Относительный уровень шумов канала запись - воспроизведение 42 дб. Номинальная выходная мощность 2 е.тг при коэффициенте нелинейных искажений на линейном выходе 3%, на громкоговорителях 5%. Диапазон регулировки тембра по низшим частотам от +10 до -10 дб, по высшим от +6 до -20 дб. Чувствительность входов: Ш {микрофон) 3 да, еЗвл (звукосниматель) 150 мв, чР {радио) 10 в.

На схеме контакты переключатетя запись- воспроизведение /7з изображены в положении воспроизведение . Положение переключателя соответствует скорости ленты 9,53 смсек. Первый каскад усилителя, выполненный на малошумящем пентоде, пред[азначен только для усиления сигнала. Второй и третий каскады охвачены частотно зависимой отрицательной обратной связью, обеспечивающей получение необходимых частотных характеристик. Так, например, в режиме воспроизведения прн скорости ленты 9,53 см/сек наклон частотной характеристики в области низких частот обеспечивается цепью С9?14 3 подъем в области высших частот - цепью RisCiIi- Контур LjCja настраивается на верхннж) предельную частоту. Степень подъема частотной характеристики регулируется изменением сопротивления резистора Ris- На линейном выходе частотная характеристика канала воспроизведения равномерная. Регулировка тембра звука в области низших частот осуществляется резистором ?за, в области высших частот - резистором Rs, а регулировка громкости - резистором Rsf В выходном каскаде действует отрицательная обратная связь, так как обмотка 3-i выходного трансформатора включена в цепь катода лампы-С обмотки 4-5 выходного трансформатора обратная связь подается в цепь катода лампы Лз.

В режиме записи напряжение записываемого сигнала подается на один из трех входов. На схеме переключатель входов показан в положенин, соответствующем записи со входа звукосниматель . При записи универсальная головка подключается к выходу третьего каскада. Последние два каскада используются при записи для прослушивания записываемых сигналов.

Более подробные сведения о магнитофоне Астра-4 приведены в рзбо те [10].

Практичесхая схема УУ на транзисторах. На рис. XIV.34 приведена электрическая схема магнитофона иа транзисторах, в котором используется универсальный усилитель. Скорость ленты в магнитофоне составляет 9,53 см/сек. Полоса записываемых и воспроизводимых частот составляет 50-14 500 гц при использовании ленты типа 6. Максимальная выходная мощность усилителя равна 1,5 ва.

Питание осуществляется от гальванических бйтнрей или аккумулятора с напряжением 12 в или от сети переменного тока 220 в (через стабилизированный выпрямитель).

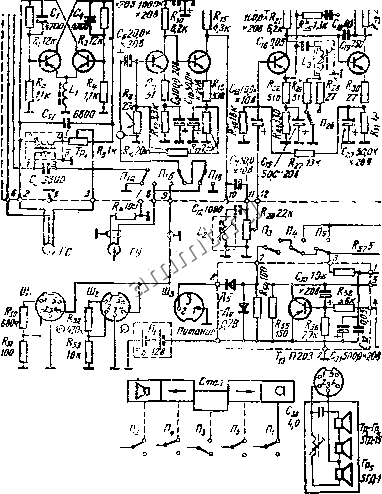

Рнс Х1\ 31 Cxe\ia магниюф-она на тракис горах,
