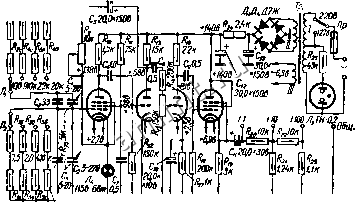

Читальный зал --> Лентопротяжные механизмы иост, поэтому такую схему иногда называют мостовой. Частота генерации F для мостовой схемы определяется по формуле 2nRC В схеме на рис. XVII.27,б фазовращающая цепочка включена между выходом (после катодного повторителя) и входом однокаскадиого усилителя. Баланс фаз на входе усилителя соблюдается прн фазовом сдвиге в цепи, равном 180°, поэтому число звеньев п цепочки должно быть не менее трех. Ьуккаскад ный ушпитепь Однокас- каднт усили-тепь Рис. XVII.27. Схемы возбудителей колебаний /? С-генераторов: а - с Г-образным фильтром; б - с трехзвеа-ной фазовращающей цепочкой; С - параллель. Частоту генератора можно перестраивать изменением величин С или R Бгех звеньев цепочки. Частота генерации определяется для трехзвенной цепочки С-параллель но формуле 2.45 2ял;с для трехзвенной цепочки /-параллель {С ч R меняются местами) 0,41 2nR!C Из приведенных формул видно, что перекрытие частоты по диапазону при изменении величии R или С цепочки значительно выше, чем в tC-re-вераторах. На рис. XVn.28 приведена схема RC-генератора звуковой частоты с возбудителем колебаний, собранным по мостовой схеме с Г0бразны:м фильтром в ценн положительной обратной связи [11). Генератор работает в диапа-зоие частот от 20 до 24000г. который разбит на четыре поддиапазона: 20-100 гц; 100-650 гц; 650-4000 гц; 4-24 кгц. Возбудитель колебаний собран на лампе JIi и левой половине Jli. Переход с ;щапазона иа диапазон осуществляется переключением сопротивлений Г-образного фальтра. Изменение частоты в пределах каждого диапазона осуществляется изменением емкости блока переменных конденсаторов Сх - Са (от радиоприемника ГАУЯ ). Цепь отрицательной обратной связи образуется резистором R и лампой накаливания Ла, играющей также роль нелинейного сопротивления (стабилизатора амплитуды генерируемых колебаний). Изменением вели-чииы R добиваются минимальных искажений формы генерируемых синусом- дальных колебаний. Двухкаскадньй усилитечь колебаний собран на правой половине и Лз, второй каскад - катодаый повторитель. Выходное напряжение можно менять плавно в пределах О-10 в (речнстор i?) и ступен-  тк2ь< п/а Лгабнт л,тт Рис. XVII.28. Схема/?С-генератора звуковой частоты с воз6уднте.чн , собранным по мостовой схеме. чато с помощью делителя напряжения (Rj - Rra). Трансформатор Тру собран иа сердечнике из пластин Ш20, толщина набора 22 мм Обмотка / - 1340 витков проводом ПЭЛ 0,15 (до отвода на 127 в), и затем 980 витков проводом ПЭЛ 0,12; обмотка - 1600 витков проводом ПЭЛ 0,12; обмот С5Ю.0 C,q3900 СдЮОО С 3900 -.оог. %22к Оqu6c0 Рис. xvn.29. Схема /?С-генератора звуковой частоты с возбудителем, собранным по схеме с фазовращающей цепочкой. ка / - 83 витка провода ПЭЛ 0,56. На переднюю панель прибора выведены ручки управлеиия блоком Сг - Сг. сдвоенного переключателя VJi - 2 и потенциометра Ri. На ней размещены также гнезда выходного делителя напряжения н индикаторная лампа Ль- На рис. XV1I.29 приведена схема генератора зв>ковой частоты на транзисторах с трехзвенной фазовращающей цепочкой -параллель в возбудителе колебаний [151. Общий диапазон частот от 40 до 15 ООО гц раздела на 4 поддиапазона: 40-200; 200-1000 гц; 1-4; 4-15 кгц. Переход с одного поддиапазона на другой осуществляется переключением элементов С фазовращающей цепочки, плавное изменение частоты в пределах каждого поддиапазона -- изменением элементов /? (сдвоенный потенциометр Rfle)- Возбудитель колебаний собран на транзисторах Ti и 72i транзистор Тг является усилителем колебаний. Та -эмиттерным повторителем. Фазовращающая цепочка включена между эмиттером транзистора Гз и базой транзистора Ti. Для стабилизации амплитуды колебаний возбудителя применена автоматическая регулировка усиления: после детектирования в цепи Rt, Д, Сз постоянная составляющая сигнала подается на базу транзистора Тг, изменяя смещение в соответствии с амплитудой выходного напряжения. Возбудитель колебаний отделен от нагрузки буферньм кас-кадсш на транзисторе Тз. Амплитуда выходного сигнала регулируется в пределах от О до 2 в потенциометром Rt типа СПО-0,5. Дроссель Др собран на броневом сердечнике типа СБ-2а. Катушка намотана на каркас проводом ПЭВ 0,1 до заполнения. Сдвоенное переменное сопротнЕленир RsR выбрано типа СП-П1-Б, Для питания генератора использованы две соединенные чослецовательно батареи типа 4,1-фМД-0,7. § 11. ГЕНЕРАТОРЫ СИГНАЛОВ Генераторы сигналов применяются, главным образом, для налаживания и измерения технических показателей радаопрнемников, телевизоров, высокочастотных усилителей, настройки контуров н т. д. Различают два вида измерительных высокочастотных генераторов: сигнал-генераторы и генераторы стандартных сигналов. Первые более простые (обычно радиолюбительские) градуированы по частоте, но не имеют точной калибровки по выходному напряжению, вторые - промышленного типа имеют более точною градуировку по частоте, калиброванное выходное напряжение и указатель глубины модуляции. Для плавной и точной настройки на необходимую частоту предназначены верньерные устройства со значительным замедлением. На рис. XV11.30 приведена схема измерительного малогабаритного сигнал-генератора [10]. Он состоит из генератора вы сокон частоты (ВЧ), генератора модулирующего напряження низкой частоты (НЧ) и смесителя (модуляционного каскада). Рабочий диапазои частот ВЧ генератора от ПО кгц до 20 Мгц разбит на шесть поддиапазонов: ПО- 240 кгц, 240-550 кец, 550-1350 кгц, 1,35-2,75 Мгц, 7,8-20 Мгц. Амплитуда выходного напряжения лежит в пределах 3-5 в на первых четырех поддиапазонах и 1-4 в на остальных двух. С помощью выносного ступенчатого делителя амплитуда выходного напряжения может быть уменьшена до 10* раз. Высокочастотный генератор собран на двойном триоде Да по схеме генератора с емкостной и электронной обратной связью. Генератор НЧ собран на лампе JTi по схеме емкостной трехточки - контур состоит из дросселя Др1 и конденсаторов Ci и С*, генерируемая частота 1500 гц. На лампе собран буферный усилительный каскад ВЧ, на лампе Л* - сь№ситель. Контурные катушкн первых трех диапазонов генератора ВЧ намотаны на рехсекциоиных полистироловых каркасах дааметром 6,5 мм и имеют карбонильный подстроечный сердечник диаметром 5,5 .нм, остальные ка-
