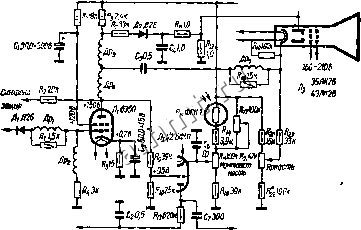

Читальный зал --> Лентопротяжные механизмы Автоматические регулировки усиления и яркости 231 на управляющем электроде определяется величиной постоянной составляющей видеосигнала, поэтому уровень черного на кинескопе меняется в зaвиcпracти ог содержания изображения. R,2,4k С,43 го се 43т95 Рис ХП1.Ш7. Схеа АРЯ с диодом. ![]() От странного J-(й трансфар-Зк мотора Рис. XIII.108. Ключевая схема АРЯ. Схема АРЯ, в которой для выделения постожгнои составляющей видеосигнала используется днод , приведена на рис. XIII. 107. Эта схема применяется в телевизорах Темп-б , Те\ш-7 , Вачна , Дружба и др. Более совершенная схема АРЯ показана на рис. XIII.108. В этой схеме смещение на }прав1яющем электроде крнескопа определяется амплитудой синхронпэнр>тощих импульсов Для этого на сетку лампы 6НЭП подаются импульсы от строчного трансформатора и отпирают ее только на время От cmpcimeo трансформашора 2000 С hmda Напряжение АРУ 620К Г~Ш обратного хода строчной развертки, когда к аноду 6НЗП приложено напряжение синхронизирующих импульсов. На рис. ХП1.109 приведена схема, совмещающая функции АРЯ и АРУ. Автоматическое управление яркостью и кон растностью изображений при иэмененим внешней освещенности находит применение в приемниках высокого класса. Один из вэриаи-тов схемы такого устройства приведен на рис. XIII. НО. В цепь катода лампы АРУ Лг включен фогорезистор ФСК-1, который укрепляется на передней панели телевизора. При увеличении освещенности уменьшается сопротивление фоторезистора Нц, возрастает положительное напряжение на катоде Л, падает ток лампы и уменьшается отри нательное сме)цение АРУ Вследствие этого возрастает усиле- Видеоусилителя ![]() ностй Рис. XIII.109, Схеча, совмещаю щая функции АРЯ и .4РУ. ![]() АРУ нШ и УПЧ пдопйттльт обште твс Рис. XIII.110. Схема автоматического управления яркостью н контрастностью изображения при изменении внешней освещенности. ние приемника и повышается уровень сигнала на выходе видеоусилителя Jli. Одновременно возрастает постоянное напряжение на модуляторе кинескопа, благодаря цепи автоматической регулировки яркости Да, ![]() ![]() § 11. ВИЗУАЛЬНЫЕ ИНДИКАТОРЫ НАСТРОИКИ ТЕЛЕВИЗОРОВ Оптические индикаторы существенно облегчают точную настройку телевизионного приемника, поэтому они все чаще применяются. Для оптической индикации используется либо кинескоп телевизора, либо обычный визуальный индикатор, например, типа 6Е2П. При использовании кинескопа телевизора в изображение на экране вводится фигура - указатель точной настройки в виде изменяющейся при настройке по ширине светлой {пли темной) полоски либо уменьшающегося по амплитуде треугольного клина (рис. ХП1.И1). Блок-схема узла индикатора настройки приведена иа рис. П2. Контур, настроенный на частоту строчной f развертки, выделяет первую гармонику этой частоты, из которой после выпрямления и ограничения формируются н точке Д треугольные импульсы длительностью около 4 мксек в сснованин. С помощью фйосдвигающего устройства этот импульс устанавливается в середине прямого хода строчной развертки. В следующем каскаде из треугольных импульсов формируются прямоугольные. Длительность прямоугольных импульсов определяется величиной управляющего напряжения, подаваемого на усилитель импульсов. Рис. Xni.lU. Изображение на экране кинескопа при включении указателя точной настройки. Из ш-пемы стцочнйи разбертка Преодразоватепь имп<Аьсс5 хккг 1 таг Настроенный кошур Фаждба I iicm/iouEm9i>\
Ov уеипитепя ПЧ приемника сиенапоб изображения быпрямытель ПилооЗразуое папряженае ш ctfCTew кадровой Огро/ичи-тель К MObyflUpijKnufiMIJ жктрсду KweoHona раздертни Рис. XUl.U2. Блок-схема индикатора точной настройки телев1[зора. Это напряжение выделяется с помощью контура, настроенного на несущую ПЧ изображения или звука, выпрямляется и поступает на усилитель импульсов в качестве управляющего. При точной настройке на несущую частоту амплитуда управляющего напряжения будет наибольшей, а ширина прямоугааьного импульса минимальной (рис. ХП1.111, а). Для получения треугольной фигуры (рис. ХП1.1П, б), обеспечивающей более точную настройку, необходимо на усилитесь импульсов в точке В подать пилообразное иапряжелне кадровой развертки. утуРиЦипиальная схема индикатора настройки приведена на рис. Х1П. ИЗ,Точки, обозначенные большими буквами на схеме, соответствуют аналогичным точкам на а-юк-схеме (рис. ХИ1.112).
