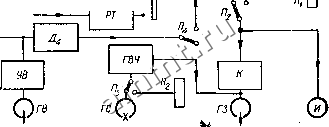

Читальный зал --> Лентопротяжные механизмы Уровень записи контролируется индикатором И, откалиброванным так, что при его максимальном показании и магнитной ленте среднего качества (типовой) обеспечивается максимально допустимая намагниченность. Во всех других режимах работы, кроме записи, схема магнитофона переключается на воспроизведение переключателем рода работы на лентопротяжном механизме. При этом генератор ГВЧ выключается, на вход усилителя через переключатель /7 подсоединяется головка ГУ, а на выход - громкоговоритель Гр. Это гарантирует от сттучайного стирания записи во время воспроизведения илн при перемотке ленгы. Входы i дй-,-к-*. Выход 2 Выходi  Рис. XIV.5. Скелетная схема бытового магнитофона с отдельными головками для записи и воспроизведения. В некоторых магнитофонах при переходе с записи на воспроизведение включаются необходимые корректирующие цепи. Регулятором усиления в усилителе при записи устанавливается уровень записи, а при воспроизведении - громкость. Регуляторы тембра при записи выключаются. Скелетная схема бытового магнитофона с отдельными головками для записи и воспроизведения приведена на рис. XIV.5. Она более сложна, но имеет больше эксплуатационных возможностей. Частотная коррекция сигналов, воспроизводимых головкой ГВ с ленты, осуществляется только в отдельном усилителе воспроизведеЕ!ия УВ, а частотная коррекция сигналов при записи - в Специальной корректирующей цепи К- Частотная характеристика универсального усилителя УУ практически горизонтальная нерегулируемая как при записи, так и при воспроизведении. Это, а также наличие отдельных головок записи ГЗ и воспроизведения ГВ значительно упрощает коммутацию для перехода от записи к воспроизведенню и наоборот. При записи сигналы от источииков непосредственно или через делители напряжения Д, и Дг и переключатель Я] в положениях 1, 2 и 3 поступают на вход универсального усилителя УУ и с его выхода через переключатель Яа и корректирующую цепь К - на записывающую головку ГЗ н к индикатору уровня И. Переключатель П г замыкается прн нажатин ва кнопку Запись на лентопротяжном механизме. Прн этом включается также анодное напряжение генератора ГВЧ. Воспроизведение возможно в положениях 4 и 5 переключателя рода работы П. В положении 5 включается регулятор тембра РТ, а в положении 4 - делитель напряжения Да, ослабляющий сигнал в такой же степени, как и регулятор тембра РТ на средних частотах. Положение 4 переключателя можно использовать при воспроизведении через внешнюю высококачественную акустическую систему, имеющую свой регулятор тембра, а также при налаживании магнитофона Входы Вьёсод о ф 9 Рис. XIV.6. Скелетная схема магнитофона с разделенными каналами записн и воспроизведения. К гнезду Выход I подключается внешний громкоговоритель, усилитель, контрольные телефоны, измерятеяьиаи аппаратура. Гнездо Выход 2 является выходом сквозного канала во время записн и позволяет с помощью дополнительного усилителя вести слуховой контроль. К нему же следует подключать измерительные приборы при снятии частотной характеристики, Выборе подмагничивающего тока, установке правильного положения записывающей и воспроизводящей головок. Сквозной канал позволяет создавать искусственную реверберацию. Если во время записи замкнуть переключатель /74, то напряжение с выхода усилителя воспроизведения через делитель Д* попадает в канал записи, запишется на ленту, снова воспроизведется и т. д. , создавая имитацию серии отраженных от стен помещения звуков (эхо-сигналов). Делителем Дл, включенным между выходом усилителя УВ и переключателем Hi, можно регулировать скорость затухания искусственных эхо-сигналов и создавать впечатление записей в различных по акустическим свойствам помещениях. Для получения эффектной искусственной реверберации расстояние между записывающей и воспроизводящей головками и скорость движения ленты нужно выбирать так, чтобы эхо-сигналы следовали од1ж за другим ие более чем через 0,1 сек. В схеме, приведенной на рис. XIV.5 можно отключать стирающую головку переключателем во время записи. При отключении стирающей гаюаки старая запись стирается лишь частично за счет подмагничивающего поля записывающей головки, и новая фонограмма записывается на фоне ослабленной старой. Такая запись применяется при создании комбинированных звуковых монтажей, например, прн записи рассказа на фоне музыки. Прн отключеини стирающей головки генератор высокой частоты нагружается на эквивалентное сопротивление r. Скелетная схема магнитофона с полностью разделенными каналами записи и воспроизведения приведена на рис. XIV.6. Прн записи сигнал, поступающий от микрофона М, звукосЕшмателя Зв или линии J7, усиливается в усилителе записи УЗ и подводится к записывающей головке ГЗ, Качество и уровень записи контролируются с помощью воспроизводящей головки rs и усилителя воспроизведения У В, на выходе которого включается индикатор уровня и телефоны. При воспроизведении усилитель записи и генератор высокой частоты выключаЕОтся. К выходу усилителя воспроизведения подключается оконечный усилитель с регуляторами усилении и тембра.
дорожка 1 (начало) ЛоЬожка 2 (конец) дорожка и (конец) ледый канал ПраЬш канал ПраЬый ттГ ле&ый канал Рис. X1V.7. Расположение дорожек при двухканальной стереофонической записи (вид со стороны рабочего слоя ленты). Магнитофон, собранный по схеме, приведенной на рис. XIV.6 проще налаживать и удобнее эксплуатировать, так как можно контролировать работу сквозного тракта запись - воспроизведение без дополнительных устройств. Такая схема применяется в высококачественных магнитофонах. Особенности стереофонических магнитофонов. В стереомагнитофонах информащя всех каналов записывается на оОдий носитель записи. Общими для всех каналов являются: магнитная лента и лентопротяжный механизм: генератор для стирания и подмагничивания ленты; головка стирания и головки записи н воспроизведения. Усилители записи и воспроизведения для каждого канала отдельные. В настоящее время стереомагнитофоны ВЫП0.чняются двухканальными, причем запись может быть двухдорожечной и четы рехдорожеч пои. Для двухканальной стереофонической записи применяется лента шириной 6,25 мм. Расположение дорожек записи, установленное ГОСТ 12392-66, показано на рис. XIV.7. Для ослабления взаимного влининя каналов расстояние меящу дорожками выбирают не менее 0,75 мм. Качественные показатели стереомагнитофонов должны выбираться соответственно скорости движения ленты (см. табл. XIV.2). Стереофонический магнитофон должен обеспечивать синфазную запись при синфазных входных сигналах и синфазные выходные сигналы при воспроизведении монофонической записи, произведеинон по всей ширине ленты. Нежелательное проникновение сигнала из одного канала стереомаг-нитофона в другой принципиально может происходить по трем путям:
