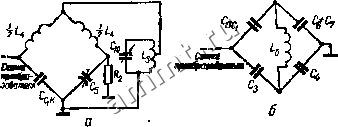

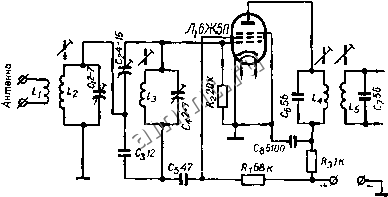

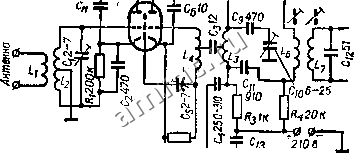

Читальный зал --> Лентопротяжные механизмы (язь между гетеродином и смесителем слабая, так как переходная емкость Сц, мала (5 пф). В контуре применены керамические конденсаторы, температурный коэффициент которых противоположен по знаиу и прибли-зктьпьно равен абсолютному значению температурного коэффициента катушки контура, собранного по схеме с емкостной обратной связью. Стабильность гетероднка достаточно высока, поэтому при эксплуатации практически ие требуется подстройка. Представляют интерес односеточ-ные преобразователи частоты на триодах и пентодах, собранные по мастиковым схемам, обеспечивающие хорошую развязку мен(ду входным и гетеродинным контурами. Схема однолампового преобразователя приведена на рис. ХП1.88. Конденсагоры Са, Сз и междуэлектродные емкости С- и С. - ; Ср обра-зуют мосг(рис ХП1.89). Входной контур Z-aCi и контур гетеродина Z.3C4 оказываются включенными в противоположные диагонали моста, вследствие чего связь между ними существенно ослабляется. Мост балансируется триммером Са. Гетеродикиая часть выполнена по схеме емкостной трехточки  Рис, ХП1.87. Схема преобразователя частоты на двойном триоде.  2/0 в Рис. ХП1.88. Схема однолампового преобразователя частоты на пентоде. (анодом гетеродина служит экранная сетка лампы, а емкостный делитель составляют емкости С и С ). Двухконтурный фи.чьтр С, Ц, С настроенный на промежуточную частоту, включен в анодную цепь лампы. На частотах выше 50 Мгц желательно применять трнодные преобразователи. В этом случае в схеме должно быть два моста: один для развязки гетеродина и входной цепи, другой для развязки цепей гетеродина и УПЧ. Схема каскада УВЧ и преобразователя, выполненная на лампе 6НЗП, приведена на рис. X И 1.90, Гетеродинная часть преобразователя выполне- BbtcoKwacniommiU блок 217 на по схеме с трансформаторной обратной связью (контур IgCs индуктивно связан с катушкой обратной связи Lt). -у- - Левый триод является усилителем VC высокой частоты, а конденсатор Сд предназначен для нейтрализации (компенсации) емкости Сд В анодную цепь левого триода включен контур 1:С]в. на котсфом выделяется напряжение сигнала. Через конденсатор Сд  гетеродина на ионтуре £ (Q С?) выделяется сигнал промежуточной частоты (сопротивление конденсаторов С4, Сц и гетеродинного контура Lfis для сигналов промежуточ1Юй частоты незначительно). Связь меаду анодным контуром УВЧ и гетеродинным контуром устраняется балансировкой моста, схема которого показана отдельно иа рнс Х1И. 91, а (при строгой симметрии половин катушкн Li балансировка достигаетси при С - Св). Обратная связь по промежуточной частоте компенсируется с помощью моста, представленного на рис. ХП1.91, 6. Увеличение усиления по промежуточной частоте можно получить при некоторой положительной обратной связи за счет перебалансировкн моста. Рнс. XIIL89. iMocT в схеме иа рис. ХП1.88. предаазиа- ченный для развязки входного контура гетеродина. С7 43 Саб-25  5100 Рис. ХИ1.90. Схема УВЧ и преобразователя частоты на двойном триоде.  Рис. XIII-9I. Эквивалентные схешс мостов дяя развяаки: а - вкодной гетеродинной щепей; S - депк гатеродияа я фидир* промежуточноП частоты. Теплица Kill. 8 Данные катушкн Алмш ПТК
Для Э10Г0 необходимо яшного уменьшить емкость С4. Таким образом можно увеличить усвлетие во нромежуточной частоте и 2-3 раза без опасностл самовозбуждения при смене ламп и изменении наприжения источников питания. Следует отметить, что рассмотренные схемы одноламповых npeoiaao-вателей наладить сложнее, чем схемы, в иоторых применяются отдеэа>ные лампы для гетеродина и смесителя, Унифицированные блоки вкодтлх устройств выпускаются для удешевления, а также повышения качества и надежности телевизионной аппараты. Первые выпуски унифицированных блоков входных устройств - ПТП были рассчитаны на прием программ! пяти телевизионных каналов, а та!:-же УКВ станций с частотной модуляцией. Конструктивное выполнение ПТП может представлять интерес для радиолюбителей. На рис. ХП1.92 приводится устройство барабанного переключателя, а на ряс. ХИ1.93 - общий вид блока - ПТП.
