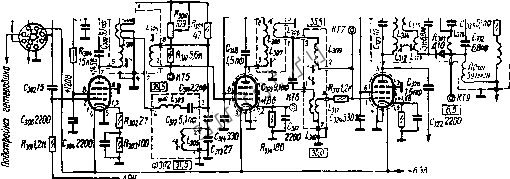

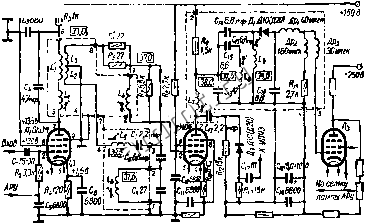

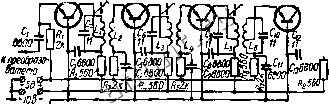

Читальный зал --> Лентопротяжные механизмы лампа типа 6Ж52П с высокой кр>тизной (55 ма1в). Благодаря этому необходимый коэффициент усиления УПЧ обеспечивается всего линн1 двумя каскадами, что приводит к уменьшению паразитных связей в схеме и существенно облегчает конструктивное выполнение и настройку усилителя. На рнс. XIII.72 приведена схема УПЧ на транзисторах П402. Полоса усиливаемых частот 27,73-34,25 Мгц. Общее усиление около 600. В переносном телевизоре Юность применена трехкаскадная схема УПЧ (рис. XIII. 73). Все каскады собраны по схеме с общим эмиттером на транзисторах типа ГТ313А. Основное формирование частотной характеристики усилителя осуществляется 30 25 20 19 Ю 25 27 29 31 33 35 fjHtim Рис. Х1П.68. Частотная характеристика схемы, приведенной на рис. X 111.65. фильтром сосредоточенной селекции (СС), установленным на входе усилителя. Фильтр содержит семь контуров из которых КоЬ, КоЬ, Ко8. Ко9 настраиваются соответственно ка частоты 41; 30,5; 39,5; 31,5 Мец, а Ко4, Ко7. /СоЮ оастранвают в диапазоне 32- 37 Мгц так, чтобы пачучить желаемую форму частотной характеристики. Конструктивные данные катушек УПЧ приведены в табл. XIII.6. Сердечники катушек феррнтовые типа НКФ13 диаметром 4 мм, обмотки катушек выполнены проводом ПЭВ-1, каркасы нз полнстирола. Первый каскад (Тц) является согласующим. Его коэффициент усиления близок к единице, основное усиление по промежуточной частоте осуществляется во втором к третьем каскадах. Нагрузкой второго каскада служит одиночный контур LqCsi, настроенный на среднюю частоту полосы пропускания (35 Мгц). В третьем каскаде, нагрузкой которого является полосовой жльтр Ь(СдЦ{,Сд, вримеиена вентрализа-ция {Р-цСвйРвб)- Коэффициент усиления УПЧ 200-300, Коррекция четкости в УПЧ, Для того чтобы высокочастотные и низкочастотные составляющие видеосигнала усиливались в одинаковой степени, телевизионный приемник настраивают так, чтобы несущая частота изображения располагалась в середине спада его частотной характеристики. Однако не всегда такая настройка дает наилучшую четкость изображения. Смешение положения несущей изображения в ту или другую сторону от середины спада частотной характеристики приводит к изменению соотношения между высокочастотными и низкочастотными составляющими спектра и тем самым позволяет осуществить коррекцию четкости. На этомпрнн* ципе основана коррекция четкости в УПЧ телевизионного приемника Знамя-58 (рис. XI 1.74), Нагрузкой первого каскада УПЧ является двух-коитуриый полосовой фильтр (LsCa, 1-гСс), контуры которого взаимно расстроены. Коррекция четкости осуществляется изменением частоты настройки контура LCg, в котором конденсатор Сд является переменным. На рис. XIII,75 приведены частотные характеристики >Т1Ч, соответствующие крайним положениям корректора четкости. На рнс, XIII.76 Приведена еще одна схема УПЧ с корректором четкости. Особенностью схемы является то, что перестройка частоты Т-образного Ф301 Фзаз Фзо НП-ia --J-- зтшр ф305 I г~г:п V 1~т-----:т ~,~ . i ii i  *150б зЗдншр ф305 (жители Рис. XIII.69. Схема УПЧ унифицированного телевизора УНТ 47/59. 34 36,  3D 30 39.5 Рис. XIII.70. Частотные характеристики УПЧ (рис. XIII.69): а - последнего каскада; б - двух последних каскадов; в - общая частотная характеристика.  Рнс. Х1П.71. Схема двух каскадного УПЧ с дифферелци ал ыю- мостовым .ьтром. Тзто2  к бадеоисипшшю ISit Рис. XIII.72. Схема УПЧ на транзисторах типа П402.
