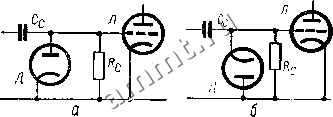

Читальный зал --> Лентопротяжные механизмы Величина перекоса Д пропорциональна отношению --; таким образом, чем больше постоянная времени разряда Тр = CRc, тем меньше перекос я, следовательно, тем меньше изменение яркости вдоль строк. Однако при  Рис. XIII.25. Простейшие схемы восстановления средней составляющей; о-для сйгналоа положитэльной полярности; 6 - для сигналов отрицательной полярности. очень большой постоянной времени Сс/?с в условиях, когда в телевизионном сигнале скачкообразно изменяется средняя составляющая, емкость Сс не будет успевать перезаряжаться и передаваемое изображение будет +15- Рис. ХП1.26. Схема, поясняющая рабогу диодного вс-сстановителя средней состаЕляю1дей: а - период заряда (прохождение положительных импульсов); б - период разряда.

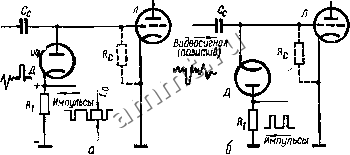

Рнс. ХП1.27, Форма напряжения }ia сетке усилительной лампы (рис. Х1П.25). сильно искажено. Поэтому при расчете схемы приходится несколько уменьшать постоянную времеин QAfc и мириться с большей неравномерностью яркости по строкам. Прн малых значениях Д (Д/о < 0,05 0,07) для расчета схемы можно воспользоваться следующими соотношениями: (0,1-ьа2)тс. Rc = СсД/Яо * Перекос горизонтальной части импульса в интервале Т, приводящий к неравномерности яркости изображения вдоль строк, является основным Видеосигт.  Рис. ХП1.28. Простейшие управляемые фниснрующне схемы: а - для сив хр оси гнал о 3 положнтельной по.1ярноств; 6 - для отрицательной недостатком простейших (неуправляемых) фиксирующих схем. Кроме того, фиксирующая схема, представляющая собой по существу пиковый детектор, очень чувствительна к импульсным помехам. Управляемые фиксирующие схемы, не имеющие этого недостатка, показаны на рис. ХП1.28. Особенность схемы заключается в том, что фиксирующий диод отпирается не импульсами, содержащимися в самом сигнале, а особыми импуль- . сами, подводимыми к диоду сии- rf * /Ф\ хронно с импульсами сигнала. При .п I \ Гг* ) использовании посторонних импуль- сов для отпирания диода можно выбрать значите.чьио ббльшую постоянную времени Сс/?с чем в неуправляемой схеме. Поэтому сопротивление /?с в схему часто не включается. На рис XIП. 29 приведена улравлнемая фиксирующая схема с двумя диодами [5]. В моменты прихода управляющих импуль-сов емкости Сх и d заряжаются и тем самым запирают диоды на время отсутствия импульсов. Ток через диоды при прохождении управляющих импульсов зависит от потеи-Если потенциал на сетке лампы то отпирается диод Д1, а диод Д2 иа сетке лампы оизжется меньше  Рнс. Х1П.29. Управляемая фиксирующая схема с двумя диодами. цдала сетки усилительной лампы, больше напряжения смещения (/ец, будет заперт. Если же лотенинал напряження смацения, то отопрется диод Да. В первом случае потенциал сетки лампы будет понижаться до напряжения Уси во втором - возрастать до Сси. Прн атом скорость фиксации уровня черного может быть сделана достаточно высоиой и не зависящей от направления взменення средней составляющей сигнала, что является осеовным преимуществол4 схемы. С уменьшением емкости Сс скорость фиксации растет. Однако постоянная времени сеточной цепи AfcC<. должна быть достаточно большой, чтобы не было спада яркости к концу строки.  Рнс. X1IL30. Схема видеоусилителя с простой неуправляемой фиксирующей схемой.  осщипного к амппцщдномд сешторц Рис. XIII.31. Схема видеоусилителя телевизионного приемника [Темп ; ДР1 - Лр( - корректирующие ивдуктивности, йаиатывзются проводок ПЭЛШО 0Д2 ва сопротивлениях ВС-0,25 0,1 М.ои\ навютка Уннверсаль шириной 3.5 л(л; числа sitkob; Др Др , Др по 180, Дрз - 140, Др, - П5. Схема фиксации уровня черного с двумя диодами находит применение в передающих устройствах и в приемниках высокого класса, напрямик в цветных телевизорах, рнс. Х1П.256. В качестве примера усилителя с простой фиксирующей схемой иа рис. XIII.30 дана схема видеоусилителя телеви.ора вАвангард В ряде приемников получили распространение схемы видеоусилителей постоянного тока (рнс. Xlll.Si). В этих схемах нет переходных емкостей.
