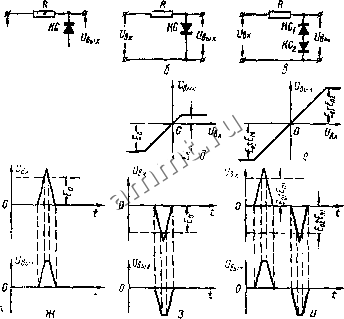

Читальный зал --> Лентопротяжные механизмы Нелинейные формирующие устройства 2Т Это различие сказывается тем в большей степени, чем меньше амплитуда входного напряжения в сравнении с величиной криволинейного участка дарактеристики днодов (окачо 0,6 в). Если ва диодный ограничитель поступает быстро меняющееся напряжение, то для уменьшения влияния шунтирующего действия собственной емкости Со диода, необходимо выби- П5> рать диоды с малым значением (0,5-5 пф). При использовании ламповых днодов ограничительное сопротивление выбирают из условия R ПР Д Р ~ РО -ленне диода в открытом состоянии, равное 0,2-1,0 кож Сопротивление R не следует выбирать больше нескольких сотен килоом, так как с ростом R возрастает дтительность заряда и разряда паразитных емкостей, что приводит к частотным искажениям выходного сигнала. При больших значениях R снижается качество ограничения. В случае применения полупро-водийковых диодов ограничительное сопрол1Вление R выбирают из условия /?,д обр .д пр. где R[ обр - обратное сопротивление диода. Ограничители на кремниевых стабилитронах. Работа кремниевых стабилитронов з схемах ограничителей сход£!а с работой обыкновенных двусторонних диодных ограничите-лей с источниками смещения. В отличие от характеристики обычного диода вольт-амперная характеристика кремниевого стабилитрона имеет два резких перегиба рис. ХП.14. Для диодов типа Д808 - Д811, Д813 перегибыв отрицательной области, когда напряжение к диоду приложено в обратном направленнн, находятся соог-ветственно на уровнях 7-8,5 в; 8-9,5 в; 9-9,5 в; 10-12 в; 41,5-14 е. перегибы в положительной области, когда напряжение к диоду приложено в прямом направлении, находятся на уровне 0,7-0,75 е. В схемах ограничителей на кремниевых диодах достигается высокое качество ограничения за счет большого различия обратного и прямого сопротивления диода. Отношение этих сопротивлений может достигать вели- На рис. ХП.14 приведены схемы параллельных ограничителей на кремниевых диодах и диаграммы напряжений, поясняющие работу. Поскольку динамич :кое сопротивление стабилитрона при проте1%а-нин тока в прямом направлении очень мало (единицы ом), то величина ограничительного сопротивления выбирается порядка 75-150 ом. В связи с этим источник входного напряжения должен иметь ннзкоомный выход Рис. ХП,13. Диодные ограничители с источниками смещения отрицательной полярности (последовательное ограничение): а, 6 ~ схемы соответственно ограличе-пия сверху ]] снизу; в, г ~ време1[пые диаграмыы.  Рис. ХП.14. Параллельные ограничители на кремниевых стабилитронах: а, б, € - £хеиы соответсгвенно ограничения положительного нмпульса сверху, ограничения отрицательного импульса снизу, двустороннего огракнчсння; в, д, е ~ вольт-амперные характеристики стабилитрона; ж, а, и - временные диаграниы. ограничения достигается за счет последовательного соединеиин некоторого числа диодов, благодаря чему уровень ограничения может быть доведен до сотен вольт. Ограничители-усилители иа транзисторах. Применение плоскостных транзисторов позволяет получить высококачественное двустороннее огра* ннчеине сцгнала. На рнс. ХП.15 приведена схема ограничителя амплитуды на траизи* сторе, включенного по схеме с общим аинггером. Если амплитуда управляющего сигнала достаточно велика, то ограничение будет осуществляться, с одной стороны, при положительном токе базы за счет запирання триода, а с другой стороны, прн отрицательных Недостаток креши№ых стабшитронов как элеиентов ограничителей заключается в значительной собственной емкости (80-150 пф), что затрудняет их использование для ограничення коротких импульсов. Неудобство ! ограничителей на кремниевых стабилитронах является невозможность плавной регулировки уровня ограничения. Ступенчатая регулировка уровня Нелинейные формирующие ycmi>oi7cm6a 29 базы за счет перехода транзистора в режим яашщении. Прн arm выходное напряжение при запертом и открытом триоде ограничено значе-ииямн *МИВ а
Рнс. ХИ.15. Транзисторный ограничитель амплитуды: а ~ схеиа; б - временные диатрамми. где - начальный ток коллектора прн отключенном: выводе эмиттера. В трнодном ограничителе-усилителе в цепь базы (елательно включать резистор R с большим сопротивлением (десятки кмлоом). Резистор в коллекторной цепи берут небольшим (единицы хнлоом). В схемах транзисторных ограничнтелей-усил>ггелей целесообразно применять высоко-  Рнс. ХП.16. Сеточный ограничитель амплитуды: а - схема; б - временные днаграчмы. частотные сплавные транзисторы. Дге{1фузионные н конверсионные ттанзн-сторы (П401, П402, П403) применять нельзя из-за небольшого допустимого обратного кзпряжеиия ме?кду эмиттером и базой (0,5-1 в). Сеточный ограничитель (ограничитель сверху). По внешнел(у вид} сеточный ограничитель (рис. ХП.16) отличается от усилителя наличием дополнительного резистора, включенного последовательно в цепь сетки лампы. ССли /?j.p > Rg где Rg сопротивление участка сетка-катод при
