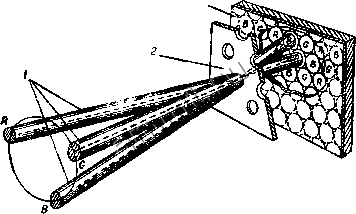

Читальный зал --> Лентопротяжные механизмы имеютсн три электронных прожектора, каждый нз которых состоит нз катода с подогревателем, управляющего и фокусирующего электродов. Фоку-сирукщне электроды соединены так, что трн пучка фокусируются изменением лишь одного напряжения. ![]() Рис. ХП1.266. (Схематическое изображение маскн и экрана, поясняющее схождение трех пучков в одном отверстии теневой маски; / - япектрониые пучкн; 2 - теневая маска; 3 - точечный мозаичный экран. Последним электродом прожектора является сводящий электрод, представляющий пилиэдр малого диаметра, который соединен с аквадаго-вым покрытием, выполняющим роль второго анода трубки, Экран Трубки представляет регулярную мозаику состоящих из отдельных групп точек, покрытых люминофорами трех цветов. Непосредственно Рнс. XИ 1.267. Узел динамического сведения лучей: / - горлооиня трубки; Э - магнитный поток; 3 - катушка сведения; 4 ~ постоянные магнит; 5 - полюсные наконечники н магваты с&одящнх катушек; 6 - внутренний испоены II а ко кеч в и к; 7 - направление дянжения пучка. ![]() перед экраном трубки установлен тонкий металлический лист с большим числом отверстий (теневая маска). Электронные пучки трех прожекторов направляются так, чтобы каждый из них, пройдя через отверстие в маскг, мог попасть только на люминогр своего цвета (рис. Х1П.266). Однако добиться этого путем идеального точного конструктивного выполнения трубки очень сложно, поэтому применяется специальная система сведения, позволяющая корректировать траекторию электронных пучков [27]. Для регулировки наклона трех лучей на горловине кинескопа установлен магнит чистоты цвета. Внутри каждого сводящего цилиндра трубки установлены полюсные иаионечннкн (рис. Х1П.267), а на горловине трубки непосредственно над внутренними полюсными наконечниками располагаются магниты системы сведения. Поворачивая постоянные магниты во внешних полюсных наконечниках, регулируют величину магнитного поля между внутрецни-мн полюсными наконечниками и добиваются сведения лучей на маске в центре экрана (статическое сведение). Однако, лучи, сведенные в центре экрана, прн перемацении к краям начинают расслаиваться (расходиться), рис. ХИ1.268, так как расстояние от центра отклоняющей системы до экрана значительно меньше, чем радиус кривизны экрана. Для сведения лучей во всех точках экрана (динамическое сведение) па внешние полюсные наконечники наматываются катушки, в которых ![]() Рис. ХП1.268. Расслоение лучей. ![]() €.2550 ![]() Рис. ХП1.269. Схема данамического сведения лучей. возбуждаются токи параболической формы с частотой строчной и кадровой разверток. Одан из вариантов схемы динамического сведения лучей приведен на рис. ХП1.269. Напряжение параболической формы, образующееся в ![]() ![]() катодной цепи выходной лампы /7i вертикальной развертки иитегрнроьа-[гием пилообразного напряжения, подается на цепочку нз трех параллельно включенных потенциометров Pj, R, R3, предназначенных для регулировки наклона параболь (рис. л111.270). Амплитуда иапряження, подаваемого нз катушки сведения, регулируется потенциометрами Ri, R, Re, включенными последовательно с катушками сведения. Поскольку величина сопротивления потенциометров значительно больше индуктивного сопротивления катушек /,4 - L, то форма в цепях сведения сстается также параболической. Цепь £-107 формирует напряхсе-кре параболической формы с частотой строчной развертки из отрицательных прямоугольных импульсов, снимаемых со строчного трансформатора (амплитуда импульсов должна быть примерно 200 в). Амплитуда строч1Юй параболы регулируется потенциометрамн Лэ, Я , Ra Дроссели Li, I2, L3 являются разделительными для цепей строчного и кадрового сведения. Подстроеч-ные конденсаторы С*, Cs, Сд предназначены для регулировки фазы тока в цепн горизонтального сведения. На рис. Х1П,271 приведена схема динамического сведения лучей с отдельным каналом формирования корректирующего сигнала для синего луча и общим для красного и зеленого . Корректирующий сигнал кадровой частоты формируется из пилообразно-параболического напряжения, снимаемого с катодной нагрузки выходного каскада генератора кадровой развертки (рис. ХП1.260). и пилообразного импульса, получаемого на дополнительной обмотке ТВК. Корректирующий сигнал строчной частоты представляет собой часть косинусоиды достаточно близкой по форме к параболе, которая создается контуром ударного возбуждения (в канале синего - Сз, L4, Lg при воздействии иа него импульса обратного хода строчной развертки. Частота собственных колебаний контура ударного возбуждения 7-9 кец. Корректирующие цепи L, Cg, и Сд, Rs в йсинем канале и аналогичные цепи в красном и зеленом каналах служат для более точной подгонки формы сигналов сведения. Диоды д1--д4 предназначены для шунтирования катушек сведения во время прохождения импульса обратного хода от ТВС и для быстрого накопления энергии в контуре ударного возбуждения, обеспечивающей работу следующего цикла. Катушки Li - Ц наматываются проводом ПЭВ-2 на каркасах диаметром 8 мм, обмотка рядовая многослойная, диаметр провода 0,25 мм для катушкн Ц и 0,21 мм для остальных. Число витков: у Li - 150 + 150, У U н £.4 по 150, у Ls- 425Ч-425, у 1- 180. Ширина намотки: у Ц н £л - 7 + 7 мм, у Lz, Ц н по 13 мм. Расстояние между половинками Рис. ХП1.270. Осциллограммы напряжений, подаваемого на кат>шкн сведения при различных положениях регуляторов наклона параболы .
