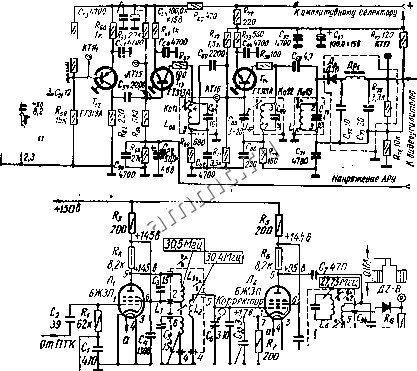

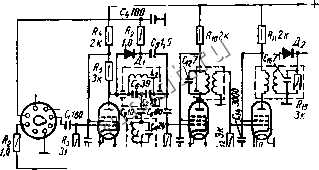

Читальный зал --> Лентопротяжные механизмы Вход МГ I 1 Й7 491 .4 I (t Рис. XIII.73. Схема УПЧ телевизора Юность . Рис. ХП1.74. Схема УПЧ с коррекцией четкости, примененная в телевизоре Зна-мя-3в .  -0.58)6 \згг5мгц\ Свбноо К УПЧ збут с $ыхсда -Шеоусилитепя фильтра осуществляется изменением смещения, подаваемого через сопротивление /?д на диод Ml. Диод вместе с конденсатором Сд включен параллельно катушке контура Т-образного фильтра Lz, поэтому конденсатор Cg оказывается включенным параллельно контуру только на тот период времени, когда диод открыт. Чем меньше это время, тем меньше эквивалентная емкость, подключаемая параллельно контуру. Достоинством схемы является то, что регулятор четкости (переменное сопротивление, на схеме не указано) ие связан непосредственно с высокочастотными цепями и его можно установить иа панели управления.  30 32 J4 Рис. XIII.75. Частотная характеристика УПЧ (рис. XIII.74) в крайних положениях норрек-тора четкости. .П36Ф1П  С-,3000 C 3Q00 Рис. XIII.76. Схема УПЧ с коррекцией четкости. § 8. ВЫСОКОЧАСТОТНЫЙ БЛОК ТЕЛЕВИЗИОННОГО ПРИЕМНИКА Скелетная схема высокочастотного блоха телевизионного приемника представлена иа рис. XIII.77, Усилитель высокой частоты (УВЧ) обеспечивает требуемую полосу пропускания входного сигнала и ослабляет мешающие сигналы на зеркальной и промежуточной частотах. В зависимости от назначения приемника, УВ Ч 1южет быть однокаскадным или многокаскадным, размещенным полиостью иа шасси приемника или смонтированным частично непосредственно у антенны. Основное назначение усилителя высокой частоты - обеспечение необходи\юго уровня сигнала на входе преобразователя прн заданоом соотношении сигнал/шум, улучшение избирательности и помехоустойчивости приемника, а также предотвраще- лие паразитного излучения гетеродина в эфир [40]. Большинство телевизоров рассчитывается на подключение к антенне при помощи коаксиального кабеля с волновым сопротивлением 75 ом. Высокочастотные блоки телевизионных пркемников могут быть выполнены на пентодах, триодах, полупроводниковых приборах или их комбинациях. Многосеточные лампы не применяются вследствие большого уровня шумов. Наиболее дешевыми и простыми как но конструкции, так и по иаладасе, являются пентодные УВЧ. Благодаря большой крутизне анодно-сеточной
Гетера дии  Рис. ХП1.77. Скелетная схема высокочастотного блока телевизионного приемника. Рнс. XIII.78. Схема каскодкого усилителя, характеристики пентодов и малой проходной емкости удается получить значительное усиление на каскад н хорошую развязку анодной и сеточной цепей усилителя. Недостатки пентодных усилителей - большой уровень шумов, поэтому они могут быть использованы только для приема сигналов большого уровня. Триодные усилители имеют значительно меньший уровень шумов, чем усилители на пентодах. Однако вследствие большой емкости сетка - анод триоды могут работать в обычных схемах с заземленным катодом то.1ько при нейтрализации этой елЕкости, Так как нейтрализация устойчива только при малых усилениях первого каскада, то второй каскад усилителя следуег выполнять с низким уровнем шумов. Задача пачучеиия большого ко#{)фициента усиления во входном каскаде при малом уровне шумов наилучш ;м образом разрешается при использование схемы усилителя на двук триодак, получившей название каскадной или заземленный катод - зазекшенная сетка . В этой схеме (рис. Х111.7в) анодной нагрузкой первого триода является цепь катод - заземлев-иая управляющая сетка второй лампы, обладающая малым сопротивление = R = как в катодном повторителе). Коэффициент усиления лампы Л1 мал (около единицы), поэтому легко нейтрализовать емкость сетка - анод или вовсе обойтись без нейтрализации. В то же время выходная проводимость первого каскада имеет величину такого же порядка, что и оптимальная проводимость источника для второго каскада, Поэтому от второго каскада с заземленной сеткой можно получить хорошее усиление. Коэффициент усиления каскодной схемы приближенно может быть определен по формуле где Si - кр>тизна характеристики первого триода; Z - сопротивление нагрузки второго триода.
