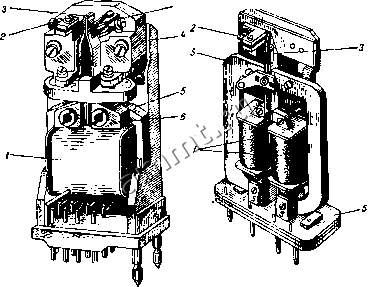

Читальный зал --> Лентопротяжные механизмы Электромагнитные поляризованные реле 615 LJJU 1 ток фу, направление которого зависит от поляриости приложенного напряжения. Магнитные потоки Ф и Фу складываются у одного конца магнитопровода (поток усиливается) и вычитаются у другого (лоток ослабляется). Для случая, показанного на рисунке, магнитный поток усиливается у правой части магнитопровода и якорь под действием силы, создангой этим магнитным потоком, перебрасывается в правую сторону и замыкает контакт 2. Поляризованные реле имеют от одной до [цести независимых обмоток. По числу позиций (положений) якоря поляризованные реле подразделяются на двухпозиционные нейтральные (рис. XVni.26, а), двухпози-ционные с преобладанием (рис. Xvni.26, 6) и трехпозиционные нейтральные (рис. XVni.26, в). t У нейтра.тьных дзухпозиционных реле якорь перебрасывается от одного контакта к другому при одинаковой величине тока. Рис. XVni.26. Позиции якоря поляризованного реле: а - двухпозициочного нейтраль, ного; б - двух позиционного с прс-обладаннем; в - -грехпознцнонного нейтрального.  о - РП; б - ТРМ: 4 - кераинческнб ыостнк; 5 Рис. ХУП1.27. Поляризованные реле типа: ; - катушка; 2 - неподвижные контакты; 3 - икорь; -магвнтопрово; 6 - полюсные наконечники. В двухпозиционных реле с преобладанием якорь располагается по одну сторону относительно нейтрали и прн выключенном реле всегда притянут к однсму контакту (контакт покоя). Реле может быть отрегулировано 20 + 1/,* Таблица XVni.ll Поляризованные реле
<} при иидуктиввой иагрувке. и с частичным преобладанием. В этом случае при отсутствии тока в обмотках якорь может находиться у любого контакта. Но величина тока срабатывания при переброске якоря к контакту с преобладанием будет меньше, чем в обратном направлении. Якорь трехпознциониых реле при отсутствии тока в обмотке занимает среднее (нейтральное) положение. Поляризованные реле, как правило, имеют одну контактную систему, ио некоторые реле, например. ИР-5, имеют четыре контактных системы. Данные некоторых поляризованных реле приведены в табл. XVni.lI. Общий вид поляризоиаиных реле типа РП и ТРМ приведен ка рис, XVni.27. § 9. ЭЛЕКТРОННЫЕ РЕЛЕ Электронные реле являются наиболее чувствятельнылш быстродействующими из всех существующих типов реле. Мощность срабатывания (подводимая к сетке) составляет приблизительно 10~вт, в то время как мощность, управляемая в анодной це- пи, составляет от 0.001 до 100 em- Рнс, Xvni.28. Схема простейшего электронного ре-те. т- 0 Рис, xvn 1.29. Мостовая схема электронного реле. Схема простейшего электронного реле приведена иа рнс. ХУП1.28. Эта схема представляет собой обычный усилитель иа триоде, в анодную цепь которого включено нейтральное электромагнитное реле. Выборш* отрицательного смещения в цепи сетки устанавливается такая рабочая точка, при которой начальный анодный ток будет меньше тока отпускания реле. Прн подаче сигнала положительной полярностн }ia сетку лампы анодный ток возрастает и срабатывает элентромагнитное реле. Время срабатывания электронного реле определяется временем срабатывания электромагнитного реле. Недостатком этой схемы является наличие начального анодного тока, непрерывно протекающего через обмотку реле. Уменьшить этот ток можна уве-тичением отрицательного смещения иа сетке, но при этом уменьшается чувствительность реле. Указанный недостаток можно также \странить, применяя мостовую схему реле (рис. XVni.20). При отсутствии сигнала на сетках ламп схема сбалансирована и ток в обмотке реле равен нулю. Схема балансируется потенциометром Rq. При включении в схему поляризованного реле, так как это показано на рисунке, получим электронное поляризованное реле. Прн
