Читальный зал --> Лентопротяжные механизмы Смесители на триодах характеризуются меньшим уровнем шумов, чем смесители на пентодах, и сравнительно большой крутизной цреобразовання S= (0,2 4-0,3) So. где - крутизна преобразования; Sq - крутизна лампы прн нулевом смещении на сетке. С>тцественным недостатком тркодных смесителей является взаимодействие между напряжением гетеродина и сигнала, поскольку оба эти напряжения действуют на одну н ту же сетку, а также связь между анодной и сеточной цепями. В результате этого частота гетеродина зависит от настройки цепн сигнала. Поэтому приходится применять специальные меры для ослабления этих связей. Несмотря на то что пентодные преобразователи имеют больший уровень шумов, их все же применяют для ослабления связи между анодной и сеточной цепями. При использовании пентодов в качестве смесителей требуется УВЧ ие только с ма.г1ым уровнем шумов, но и с большим коэффициентом усиления. В портативных экономичных телевизионных приемниках широко применяются транзисторы. Однако схемы на транзисторах характеризуются большим уровнем шумов, чем на вакуумных триодах. Существенно меньшим уровнем шумов обладают так называемые параметрические усилители, в которых усиление пооисходит вследствие периодического изменения параметров колебательного контура, например, емкости. Сравните.11ьные характеристики различных входных устройств телевизионных приемников приведены в таб.т. XIII.7, Таблица XIII. 6 Конструктивные данные катушек УПЧ телевизора Юность

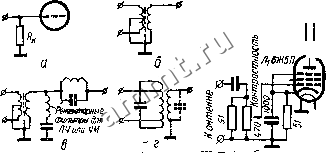

Входные цепи и усилители высотой частоты. Входные цепи, связывающие антенну со входом УВЧ, выполняют следующие важные функции: J) согласование линии передачи с УВЧ; 2) обеспечение максил1ального коэффициента передачи; 3) при симметричной линии передачи преобразование симметричной схемы в несимметричную; 4) осуществление преселекции за счет настройки на заданный канал и подавление мешающих сигналов. Простгйшая входная цепь (рнс. XIII.79, а) представляет собой активное сопротивление i?K. по величине равное волновому сопротивлению кабеля. Эта цепь пригодна только для несимметричной линии связи (коаксиального кабеля) и имеет коэффициент передачи, равный 0,5. Избирательными свойствами она практически не обладает. Входная цепь с трансфэрматорной связью (рнс. Х1П.79, б) легко обеспечивает переход с симметричной схемы на несимметричную. Используя одну половину первичной обмотки, можно подключиться и к несимметрич-  7500 У д, тесителя Н1- Рис. X1II.79. С.хе.мы входных цепей. Рис. XUI.80. Схема УВЧ с активным сопротивстением на входе. ной линии связи. Между первичной и вторичной обмотками устанавливается электростатический экран для ослабления емкостной связи между обмотками. Автотрансформаторная связь имеет те же свойства, что и трансформаторная, однако пригодна для согласования УВЧ только с несимметричной линией связи. Так как избирательность рассмотренных схем недостаточна, во входные цепи часто включают режекторные контуры для подавления сильных сигналов на промежуточной частоте или в диапазоне, занятом вещательными ЧМ станциями (рис. XUI.79, в). Двухконтурная схема входной цепи (рис. XIII.79, г) при высоком коэффициенте передачи обеспечивает наилучшую избирательность и подавление мешающих сигналов за пределами частотного диапазона данного канала связи. Она может быть использована для согласования как с симметричной, так и с несимметричной линиями связи. Схема УВЧ с активным сопротивлением на входе, рассчитанная на подключение несимметричного кабеля, приведена на рис. XIII 80. Малый коэффициент передачи такой схемы и плохая избирательность не оказывают существенного влияния при приеме близко расположенной местной стан-цын. Лучшей избирательностью характеризуется схема с азтотрзнсформл-торной связью (рнс. ХИ1.81). Схема с трансформаторной связью, рассчитанная на подключение как асимметрич[[ого коаксиального кабеля с волновылс сопротивлением 75 ол (между клеммами А и 3), так и симметричного - с волновым сопротивлением 300 ом (между клеммами А - А), приведена на рис. Х1П.82. Для первого телевизионного канала катушки Lg н Ц наматываются проводом марки ПЭЛШО 0,31 в один ряд на каркасе диаметром 9 мм по 4 витка, отвод у катушкн от 2-го внтка. Частота настройки контура LjCgs 50,5 Мгц. Каскодная схема УВЧ показана на рис. Х1И.83. Для кейтрализации   Н00 6 Л,6Ж5П Рис. ХП1.81. Схема УВЧ с автотрансформаторной связью иа входе. ===-Л--- liifJOO Рис. ХИ1.82. Схема УВЧ с трансформаторной связью на входе. емкости Сд используется мост, образотаниыЭ емкостями С С, Св и Ci. Связь между первым и вторым каскадами безъемкостная. Наилучшие результаты в каскодных схемах дают триоды с малыми междуэлектродными емкосгямн и большой крутизной, например, 6Н14П. УВЧ для дальнего приема телевидения. Для дальнего приема телтанде-ния необходимо иметь УВЧ с малым уровнем шумов и большим коэффициентом усиления. Из табл. ХП1.7 видно, что наименьший уровень шумов имеют каскодные н параметрические усилители [2, 8]. Таблица ХП1.7 Сравнительные характистики входных устройств телевизионных приемников
