Читальный зал --> Лентопротяжные механизмы Генераторы илтудьсов регаксоцтнного пита 51 резистор Й1 должен составлять Ri - 0,2-0,5 IRz, чтобы обеспе-ить запертое состояние транзистора Тг в ждущем режиме. 8 Управляющее напряжение Е выбирают нз условия fi (0,8- (\ц> F Белччина напряжения Е берется для германиевых транзисто-ооэ (!е менее 0,5-1 в и для кремниевых не менее 1-1,5 в. д. Резисторы Ri, Rr, выбирают из следующих условий: где /кОЗ тепловой ток транзистора Тз =0,1-0,3. Сопротивление R удобно взять переменным для расширения области регулирования режима работы схемы. 10. Величина емкости находится из услоння гдет - длительность импульса; Ди - амплитуда скачка, равная примерно 0,15-0,3 в. 11. Время восстановления схемы равно Те = RkC In Efi - Eff2 12 Проверка коэффициента нелинейности (см. п. 3) производится по выражению где р1 - коэффициент усиления по току транзистора Ti. 13. Величина емкости Сс выбирается порядка сотни пнкофарад. Перевод транзисторных фантастронов в режим автоколебание можно осуществить, есля в схеме рис. ХП. 35, а исключить резистор R, а нижний конец Ri подключить к источнику отрицательного напряжения. Ниже приведены практические данные схем фантастронных генераторов. В качестве генератора прямоугольных и пилообразных импульсов с переменной длительностью от десятков мииросекунд до секунд в устройствах регулируемой временной задержки широкое распространение получила схема фантастрона со связью по экранирующей сетке (рис. ХП.36). Схема работает в ждущем режиме с внешним запуском и имеет малое время вос-становленин исходного состояния. Формы импульсов в различных точках <зсемы соответствуют рис. XII.32, б. Для приведенных иа рнс XII 36 параметров схемы при Ец = 166 в основные характеристики импульсов соответствуют; Д fz: 5,4 в; и = 23 в; £э 94 в; э = 42 в; а -10в; g3 -46,6 с; изменение длительности импульсов в широких пределах Пигается путем изменения f , R, С может быть определено с помощью Ч>ормулы, приведенной в п. 3 рекомендаций по выбору элементов схем ![]() Рис. ХП.36. Схема фантастронного генератора с малым временем восстановления. фантастронньХ генераторов импульсов. Схема фантастрона с катодной связью (рис. X1I.36), выполненная на лампе типа 6Ж2Б и диодах 6Д6А, либоД101,Д104,может иметьследующий перечень элементов; = Юком, f> = 1,6 Мом, R. = 470 ком, /?к = 6,8 ком; Rt = 200 ком, R = 12 ком; У?, = 22 ком, Ri = 27 ком, Ср = 200 пф, С - сменный, £= 100 б. Положительные импульсы снимаются с экранной сетки (выход ), а отрицательные - с катода (выход III). Импульсы с линейно-падающей амплитудой снимаются с анода лампы (выход I). Скачкообразное изменение длительности выходных импульсов достигается переключением сменного конденсатора Ci. Плавное измененке длительности выходных импульсов в пределах диапазона, определяемого величиной е.\5кости Ci, достигается изменением регулирующего напряжения, величина которого может меняться в пределах = 30-ь150 в. Электрические характеристики фантастрона: Выход /: амплитуда пилообразного напряжения, не более 90 в не менее................... 30 е Выходы и /: амплитуды импульса, не менее......... 20 е длительность фронта импульса, ие более .... 2 мксек длнтельность спада импульса, не более ..... 5 мксек Вход: минимальная амплитда ........... 20 в длительность импульса ............ 0,4 juKceK Номинальные значения емкости конденсатора Cj и зависимость длительности импульсов на выходе н выходе / от величины емкости представлены в тайп. ХП.12. Данные приведены для регулирующего напряжения Ео = 100 в. Зависимости изменения длительности импульсов иа выходах /7 и /И при изменении регулирующего напряжения в пределах поддиапазона каждого номинала Ci представлены на рис. ХП.37. Введение в схему фантастрона катодного повторителя позволяет существенно уменьшить вреьтя восстановлення н выходное сопротивление каскада. На рис. XII,38 приведена принципиальная схема фантастронного генератора с катодным повторителем и запускакяцим диодом, выполненными на лампе типа 6Н16Б ( дробь ), В схеме используется пентод типа 6Ж2Б. Перечень элементов принципиальной схемы рис. XII.38 следующий: Ri= = 10 ком, R2= 68 ком, R3 =- 10 Мом, Rt = 470 ком, = 5,1 ком. Re => = 200 ком, R, = 12 ком, f>e = 22 ком, R = 27 ком, Сх = Ш пф, Сч- сменный. Так же, как и в схеме рнс. ХП.36, положительный импульс снимается с выхода , отрицательный - с выхода /, а пилообразное иапря- Таблица X . /2 Зивисииость длительности импульсов схемы (рнс ХИ.Зв) от величины емкости конденсатора Ci

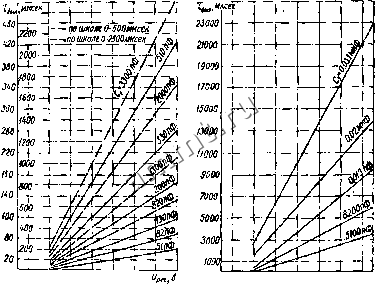

женне -либо с катода лампы Ли либо с выхода /. Уровень регулирующего напряжения может изменяться в пределах 30-150 г. ![]() 310 3i; iO 70 SO ffO О/О за so IQ 90 OUptiJ Рис. XII.37. Зависимость длительности импульсов от регулирующего напряжения фантастроиного генератора.
