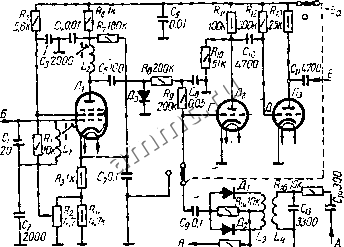

Читальный зал --> Лентопротяжные механизмы На рнс. ХП1.114 приведена схема, в которой используется оптический индикатор настройки. Напряжение, необходимое для управления углом раствора темноаого сектора на экране индикатора, снимается с контура LzCi детектора индика- ![]() Piic. XIII.ИЗ. Принципиальная схема телевизора. индикатора настройки ![]() Дтешор индинатора Отдетеишорв индикатора ![]() Рис, XIII.114, Схема индикатора настройки с лампой 6Е5С. Видеодетнтр Рис. XI и. и 5. Схема детектора индикатора настройки. тора (рис. XIII.115), слабо связанного с последним каскадом УПЧ и настроенного на несущую частоту изображения. Выпрямленное напряжение усиливается и поступает на сетку индикатора настройки Ла (рис. ХП1. 114). Если контрастность регулируется изменением о&цего усиления приемника в УПЧ, чувствительность индикатора (по углу раствора) будет зависеть от положения ручки контрастности, это является недостатком схемы. § 12. РАЗВЕРТЫВАЮЩИЕ УСТРОЙСТВА Для отклонения (развертки) луча на экране электронно-лучевой трубки необходимо подавать на отклоняющее устройство пилообразное напряжение (для трубок с электростатическим отклонением) или пилообразный ток (для трубок с электр0магн!ггным отклоиеннем). Частота пилообразного напряжения или тока, предназначенного для вертикального отклонеиш!, должна быть равна числу полукадров, передаваемых в одну секунду {оОгц для стандарта СССР), а частота пилообразного напряжения или тока, предназначенного для горизонтального отклонения,- произведению числа пат-ных кадров, передаваемых в 1 сек, на число строк разложения (для стандарта СССР 25 X 625 = 15 625 гц).
Рис. ХП1.116. Схема получения пилообразного напряжения, Рис. X П1.117. Форма кривой пилообразного напряжения прн различных зиачепиях постоянной времени цепн заряда. Мето;и>1 получения пиообразного напряжения. Д.тя получения иило- обраэного напряжения обычно используется заряд и разряд емкости [25]. Ыа рис. Х1П.116 приведена схема получения пилообразного напряжения. При заряде конденсатора от источника с напряжением через сопротивление R\ напряжение на конденсаторе t/c. как известно, возрастает по экспоненциальной кривой. Если в момеит (а (рис. ХП1.117) замкнуть ключом К конденсатор на сопротивление Ri < R\, то конденсатор начнет разряжаться и в момент h остаточный заряд станет таким же, как и в момент 1. Повторяя периодически заряд и разряд конденсатора, получают пилообразное напряжение. Скорость нарастания напряжения зависит от постоянной времени заряда RC. В качестве ключа используется электронная (разрядная) лампа. На рис. ХП1.117 приведены кривые для разных значений произведения RxC> Кривая / соответствует наибольшей постоянной времени R\.C. Таким образом, прн уменьшении постоянной времени увеличивается скорость заряда конденсатора и, следовательно, за время Тх~ 1г - конденсатор зарядится до большего напряжения, чем в случае большой постоянной времени заряда. Однако из кривых на рис. ХП1.117 видно, что чем меньше постоянная времени, тем больший участок кривой заряда используется и, следователь ЕЮ, тем больше отличается от линейного закон нарастания напряжения на конденсаторе. Таким образом, чтобы получить баньшян коэффициент использования напрнжения источника питания, желательно постоянную времени R\C уменьшать, а для патучення большей ланей-нссги - увмичивать. Если заданы коэффициент нелинейных искажений К{ (обычно 0,05- 0,1) и длительность прямого хода Ti, то величину постоянной времени заряда можно определить вз условия Размах пилообразного напряжения Ер ~ Таким образом, чем меньше Е, тем больше может быть амплитуда пилообразного напряжения. Однако брать слишком малое нельзя, так как с уменьшением Ef для того, чюбы конденсатор успел разрядиться за то же время Та, необходимо сокращать постоянную времени RC. Последнее не всегда возможно, так как ключом К является электронная лампа с определенным внутренним сопротивлением. Обычно выбирают ?Е = (0,8 0,9) = (0,8 0,9) Kf. При заданной длительности обратного хода Га постоянная времени разряда выбирается из условия = 1,8 - 2,4, Пример. Рассчитать схему формирования пилообразного напряжения для строчной развертки, если задано Ер = 20 в, C = 7%. О)гласно телевизионному стандарту период строчной развертки Тс ~ = 64 мксек, или 64 10 ~ сек. Время обратного хода пилы Та принимаем равным длительности строчного синхроиизнрующего импульса 7*2 = = 5,1 мксек, или 5 10~ сек. Постоянная времени цепи заряда Напряжение источника постоянного тока определяем из условия Яр ~ = а,85А:. 0,85 0,07 да 0,06, отсюда Находим постоянную времени цепи разряда, принимая = 2, отсюда CR = = 2,6 . 10-* сек. Величину Ri желательно иметь поменьше, поэтому в качестве ключа выбирают лампу с малым Ri.
