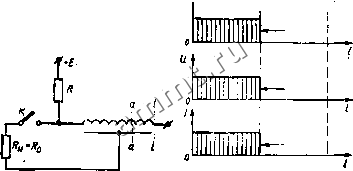

Читальный зал --> Лентопротяжные механизмы В линии распространяется падающая волка напряжения с амплитудой, равной 0,5 £. При достижении волной разомкнутого конца линии !(, (рис. X П. 102, б) волна отражается с сохранением полярности и заряжает элементы линнн до удвоенной амплитуды падающей волны. При достнже- Рнс, XII.Ш2. Импульсный генератор с применением искусственной лннии: а - схема; 6 - эпюры напряжения II тока для разомкнутой на конце линии; в - для замкнутой линии. а {э НИИ отраженной волной вкодных клемм линия оказывается заряженной до напряжения источника Е, ток заряда прекращается и импульс па нагрузке исчезает. Длительность импульса, выделенного на нагрузочном сопротивлении, равна удвоенлому времени пробега волны от начала линии до ее конца. Эпюры напряжения и тока для короткозамкнутой на конце лняин приведены на рис. XII.102, в. Ключ /Гг замкнут. Процесс распространения фронта падающей волны напряжения после замыкания тюча Кх аналогичен рас- f смотренному выше. Но когда падающая волна напряжения достигает замкнутых клемм лннии задержки, появляется отраженная волна проти-воноложной полярности, разряжающая элементы лннии по пути движения к ее началу. На нагрузочном сопротивлении = /ц возникает импульс напряжения с амплитудой 0,5 Я и длительностью, равной уйаоенно.му времени пробега волны от начала линии до конца. На рнс. ХП.103 дана схема генератора с использов-эннем коротко-замкнутой линии, яв.тяющаяся модификацией схемы иа рис. XII.104 лка случая, когда ключ Кг замкнут. На сетку лампы подается прямоугольный импульс напряжения, запирающий ее. Каждый раз прн запирании или от-пкранин лампы линия замыкает накоротко нагрузку = Яо и в анодной цепи формируется импульс, длительность которого Т аах Д ° в ценя управляющей сетки пентода предназначен для фиксации сеточното напряжения на нулевом уровне.  Рнс. XII.103. Схема генератора прямоугольных импульсов с использованием короткозамкнутой лннии задержки. Разряд разомкнутой линии. Этот способ использования линии задержки дяя формирования импульсов иллюстрируется скемой и зшорами напряжения и тока, приведенными иа рис аПЛ04. В начальном состояни] ключ к разомкнут н линия заряжена до напряжения источника В. При замыкании ключа линия начинает разряжаться на нагрузку Ян = о- о можно рассматривать как распространение отрицательного перепада напряжения по направлению к выходу линии. Волна, отраженная от разомкнутого конца линии, тоже имеет амплитуду 0,5 £, поэтому, когда она достигает начала линии, процесс разряда прекращается. За счет тока разряда линии в нагрузке выделяется импульс, амплитуда которого составляет 0,5 Е, а длительность равна удвоенному времени пробега волны от начала линии до ее конца. На рис. XII.105 приведена принципиальная схема генератора прямоугольного импульса с испачьзованием разряжающейся через тиратрон искусственной линии. В ждущем режиме при установке переключателя Ki в положение 2 отрицатель (toe напряжение на сетке тиратрона возрастает настолько, что тиратрон не может зажечься от иоложнтельиого напряжения на аноде 150 в, которое фиксируется с помощью диода 6Х2П. Для срабатывания схемы на сетку тиратрона нужно подать спусковой импульс положительной полярности. Переключатель Kt должен быть в положении 3 для того, чтобы через 1ампу ие проходил ток разряда конденсатора С, который при работе Б этом режиме не участвует. Для стабилизации напряжения на аноде и ускорения времени заряда конденсатора С и линии задержки в схеме применен диод, катод которого присоединен к источнику стабилизированного напряжении 150 в. До тех пор, пока напряжение на аноде не достигнет 150 s, заряд происходит от источника 300 в. Как только напряжение на аноде достигнет 150 в, диод ка-чинает проводить ток н тем самым автоматически прекращается заряд конденсатора С или линии задержки. В режиме самовозбуждения ключ Ki находится в положении 1, й Ks - в положении / либо 2. В этом случае схема может работать с максимальной частотой повторения выходных импульсов, доходящей до 10 кгц. Сопротивление R должно быть равно волновому сопротивлению линия задержки, Схемы формирующих линий, основные расчетные соотношения к ним и формы сюрмированных импульсов при различном количестве звеньев линии приведены в таб.1. XII.28 XII.29. При увеличении количества ячеек искусственной линии возрастает крутизна фронта и спада сформированного импульса, по амплитуда наложенных на вершпие импульса колебаний практически ие уменьшается. Поэтому целесообразно ограничиваться небольшим числом коитуров (не более 3-5). При выборе вида формирующей линии след>ет отдавать предпочтение схеме, состоящей из последовательно соединенных параллельных коитуров. Эта схема имеет следующие преимущества: во-первых, допускается применение низковольтных конденсаторов (за исключением конденсатора Сд]), во-вторых, облегчается учет паразитной емкости катушки соот- петствующим изменением емкости конденсаторов. Учет паразитной емкости катушки в схеме с параллельным соединением конденсаторов при большом количестве ячеек часто становится невозможным, так как емкость C/i с ростом номера k становится сопоставимой с паразитной емкостью. Рис. XIM04, Схема и эпюры о напряжения и тока, иллюстри- рующие разряд искусственной лннии.   Рнс. XII.105. Принципиальная схема генератора прячотольных импульсов, в которой используется разряд разомкнутой линия.
