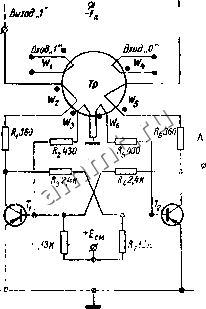

Читальный зал --> Лентопротяжные механизмы i--?гй- feK где мин минимальная д-иительность импульса, необхо1Щ1мая для перемагничивания сердечника; - ддителадость фронта перемагничиваю-1ДИХ импульсов. 4, Число витков входной обмотки 0.2£ + У lo.2£j ft/?o 5. Число внтков коллекторной обмотки Wa Из. 6. Ампер-витки продвигающей обмотки /4Г,=>.(6-.7)ЯсГ,р. 7. Сопротивление смещения Обычно задаются да 1,5 -г 3 в; 0,4 -г 0,6 е. 8. EMitocTb кондеысатора С< 1)/?б. где /3, - максимальная частота работы схемы. Приведенный расчет носит оценочный характер. Это обуслотлето тем, что поведение триода в феррит-транзисторной схеме не удается описать прн оомощн его о&депрннятых параметре , котоше гараш-ируются промышленностью при изготовлении. Феррит-транзнсторная ячейка является основой феррит-транзисторного триггера, который часто применяют, когда требуется сопряжение схем на ферритах с ППГ с импульсио-потенциальными и электрсвлеханическими устр(шствгй1и. Такие триггеры применяют также в схемах деления частоты на два, в качестве элементов долгосрочной памяти и др. На рис. XII.65 показана схема феррит-транзисторного триггера, обеспечивающего совместную работу с магнитными ячейками. В отличие от потЕжцнального транзисторного триггера, он имеет токовые входы н выходы и поэтому хорошо согласуется с магнитными ячейками (токовыми элементами). Феррит-транзисторный триггер представляет собой две феррит-транзисторные ячейки, встречно включенные на одном общем ферритовом сердечнике. Запускающие импульсы подаются на fijcoS Схема возвращается в исходное состояние путем подачи запускающего импульса иа Вход tO . .де rg э - сопротивление база - эмиттер транзистора в области насыщения, обычно rg = 50 ом, а величина /?б да 75 150 ом. 3. Нагрузочная сносоосгь схемы по записи, характеризующая число ячеек, в воторые может быть заоисапа 1 от дайной ячейки Данные схемы следтощне: транзисторы ПЗЭ-П41 (П13-П15); феррит 0,16 ВТ (ВТ-5) ЗХ 2X1,3 мм; Ек = -15б; +12,6 в, Wi== Wi = 9 витков; W%= ТГв = 8 витков; Ws = 14 витков. Схема мало чувствительна к величине напряжений коллекторного питания и базового смещения. Схеме свойственна высокая помехоустойчи- вость, что связано, с одной сто- jp-1-- fkaoSJf\  роны, с ниэкоомными полными сопротивлениями всех точек схемы н, с другой стороны, с запуском импульсами тока. Поэтому схема не чувствительна ио  Рис X11.65. Схема феррит-транзисторного триггера. цитивная Рис. XII.66. Схема ждущего мультивибратора с усилителем, используемая для перехода от магнитных ячеек к реле. всякого рода потенциальным наводкам, возникающим при работе мощных генераторов электродвигателей и т. п. Температурная нестабильность схемы связана с изменением формы петли гистерезиса сердечника. Прн повышеини температуры снижается ксвр- снла и заметно л-меньшается коэффициент прямоугольносги 6 = Это приводит и тому, что э. д. с помехи возрастает и схема сраба- тывает дважды иа один запускающий импульс. Помехоустойчивость можно увеличить, выбирая триоды с малым значением коэффициента усиления Р и несколько увеличивая напряжение источника смещения Е, Однако при этой амплитуда запускающего тока должна быть взята с запасом (в 1,5-2 раза), учитывающим работу схемы при минимальных температурах, когда уменьшается коэффицненг усиления триода Р, что приводит к ухудшению чувствительности. При сопряжении феррит-транзисторных ячеек с другими устройствами можно применить различные схемы релаксационных генераторов в ждущем режиме. На рис. XII.66 приведена схема транзисторного ждущего мультивибратора, позволяющая сопрягать феррит-транзисторные схемы (например, тоЕггер ряс. XII.65) с реле. При указантгых на схеме рис. ХП.бб данных и тр:.нзисторах типа П40-П42 (П14-П16) схема обеспечивает срабаты-взйне реле типа РСМ. Показанный иа схеме способ включения усилительного транзистора Ts является наиболее эффективным, так как позволяет использовать для усиления ведь тон, протекающий по эмиттеру открытого трйИзистора мультивибратора. Переход от электромеханических устройств к схемам иа ферритах с ППГ осуществляется обычно путем коммутации подмагничивающей обмотки контактами реле. § 7. ПЕРЕСЧЕТНЫЕ УСТРОЙСТВА Счет числа электрических импульсов может ироизноднться с помощью электронных и электромеханических счетчиков. Электромеханические счетчики применяют, когда скорость счета не пршышает нескольких десятков импульсов в секунду. Основными характеристиками счетчика являются №стродействие и объем (емкость) счета. Быстродействие характеризуется наибольшей средней частотой или минимальным интервалом следования импульсов, при которых обеспечивается надежная работа счетчика. Емкость счетчика определяется максимальным числом импульсов, которое может принять счетчик при одном отсчете. Механические счетчики обычно имеют емкость порядка О*-10 импульсов при небольших габаритах, удобном цифровом отсчете и обладают большой надежностью. Электронные счетчики имеют значительно большее быстродействие, позволяющее считать миллионы импульсов в секунду при практически неограниченной емкости счета. В электронных счетчиках регистрация результатов счета ведется с помощью газоразрядных световых индикаторов или путем съема импульсного кода, характеризующего состояние счетчика. Двоичные пересчетные схемы. В такех устройствах частота поступань шнх импульсов делится в два раза с помощью двоичных триггерных ячеек. Последовательное включение триггеров со счетными входами позволяет произвести деление частоты импульсов (коэффициент пересчета) в m = 2**, где п - число пересчетных ячеек. Числу т соответствует максимальное количество импульсов, которое можно сосчитать с помощью двоичной пересчетной схемы. Подключенный к выходу пересчетной схемы механический счетчик-регистратор считает каждый 2 -и сигнал на выходе. Для того, чтобы можно было определить все сигналы, поступившие на входе точностью до одного, в схеме предусматриваются специальные индикаторные лампочки, показывающие состояния, в которых остались триггеры после прекращения подачи сигналов на вход. На рис. ХП.67 приведена двоичная пересчетная схема, выполненная На лампах. В схеме неоновые лампочки подключены через дополнительные сопротивления к правым анодам всех триггеров. В исходном состоянии ьсе правые триоды триггеров заперты, поэтому все индикаторные лампочки Погашены. Запирание правых триггеров осуществляется нажатием клю-3 К. Если на вход схемы поступит только один импульс, то первая ячейка изменит состояние и загорится ее лампочка. После прихода второго импульса погаснет лампочка в первой ячейке и загорится во второй. Третьего импульса вновь загорится лампочка в первом триггере, 11рнчем лампочка во втором продолжает гореть. Наконец после прихода
