Читальный зал --> Лентопротяжные механизмы В табл. XII. J О приведены параметры пилообразного MQixi импульса в зависимости от величины зарядного резистора R2. Тпанзисторный генератор пилообразного напряжения (рис. ХП.31) п1во!яет формировать линейно-падающее напряжение. Для получения пмяейно-расгущего напряжения сдед>ет применить триоды п-р-п прово- имости Б соответствии с ранее сделанными рекомендациями. Ниже приво-пигся перечень злемейтов схемы рнс. ХП.31, позволяющих формировать п¥льсы длительностью от 20 до 3500 мксек. Диод типа Д104А; транзисторы типа П16Б (рП-р) либо ПИ (п-р-п); резисторы й = 56 ком; Rz = = 16 ком; R3= 1.5 ком; конденсаторы Ci - сменный; Са = 10 мкф, Сз - сменный. , V , *л Таблица ХИЛО Зависимость параметров пилообразного выходного импульса схемы

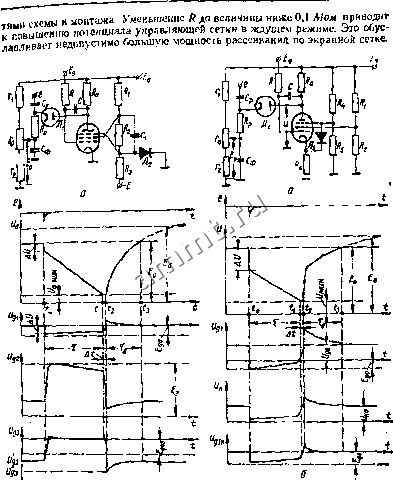

Опнсаннан схема имеет следующие основные электрические характеристики: Амплитуда входных импульсов......... от 1 до 4 в Амплитуда выходных импульсов........ от 5 до 8 в Коэффициент нелинейности пилообразных импульсов, не более................ % Сопротивление нагрузки............ 3 ко.и Емкость нагрузки............... 2тпф Зависимость параметров выходных импульсов пилообразного напряжения от номинальных значе1И1й емкостей Ci и d представлена в таол. XII.11. Генератор пилообразного напряжения с емкостной обратной связью SS ?* : Фантастронные генераторы составляют класс схем семкосс НОИ Обратной связью между анодом и управляющей сеткой и выраба-кптп! Импульсы пилообразной и прямоугольной формы, длтельност, йишрых определяется параметрами схемы и величиной управляющего Зависимость параыетроз выходных номинальных значений емкостей Таблица XIf.ll импульсов схемы (рис. XII.3I) от
напряжения. Накболее часто генератор фантастронного типа применяется для получения регулируемой временной задержки импульсных сигналов. Режим его работы в этом случае выбирается ждущим. Фантастрон используется для задержки импульсных сигналов от 10 мксек до I сек Использовать фантастрон для получения задержек, превышающих 1-10 сек, не рекоменду ется Это объясняется тем, что повышение величины задержки осуществляется за счет увеличения емкости хронирующего конденсатора С и разрядного резистора R. С повышением величины емкости С увеличиваются габариты конденсатора, а также у.йеньшается сопротивление изоляции, что ухудшает стабильность генерируемых импульсов. При увеличении резистора R свыше 10 Мом сопротивление его становится сопоставимым с сопротивлением изоляции схемы, что также ух>Д шает стабиль5юсть работы схемы. Стабильность работы при больших зиа- чениях R и С понижается вследствие уменьшения скорости изменения линейно падающего напряжения. Это влечет за собой нечеткую фиксацию Момента достижения лниейно падающим анодным напряжением \ровия минимального напряжения на аноде, которое определяет момент опрокидывания схемы Получение с помощью фактастрона величин задержек, меныних 10 мксек, затруднено вследствие большой длительности фронта и спада генерируемого фаитастроном импульса и невозможности создания требуемой скорости изменения напряжения на аноде фантастрона во время рабочего хода. Повышение скорости изменения анодного напряжения может быть достсг-яуто путем уменьшения величин емкости конденсатора С и разрядного резистора R. Однако, уменьшение емкости С ниже 50-100 пф приводит к резкому ухудшению стабильности временной задержки, так как величина этой емкости стансвится соизмеримой с нестабильиыьш паразитными емкое-  X Рис. XII.32. Фантастройный генератор с экранной связью: а - схема, б - фориа колебаний. Рис. XII 33. Фантастройный геие* ратор с катодйой связью; я - схема, б - форма колебаний. Поэтому при необходимости получения плавной задержки импульсны.\ снгнадов от долей микросекунд до Ю мксек приметтягот саиатрон. Различают два основных вида фантастронных схем со связью по экранной сетке н с катодной связью (рис. ХП.32 и ХИ.ЗЗ). Фантастроя с катодной связью имеет следующие преимущества по сравнению со связью по экранирующей сетке. Нет необходимости в источнике отрвдательиого
