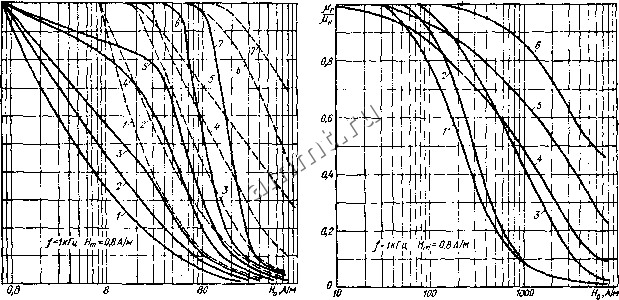

Читальный зал --> Дроссели высокой частоты  Рис. 1.7 Зависимость обратимой магнитной проницаемости от вапряжениостн подмагничивающего поля для ферритов разных марок: I - 6000НМ; 2 - 4000НМ: 3 - ЗОООНМ; 4 - 2000НМ, 2000НМ1; S - 1500МН], 1500НМЗ; 6- 10£М)НМ, J00DHM3; 7-700НМ (сплошные кривые); 1 - гОООНН; 2 - ЮООНН; 3 - 600НН; 4- 400НН; 5 - ШаП; 6 - 1МВЧ; 7 60ВЧ2 (штриховые кривые). Рис I.S Зависимость обратимой магнитной проннцаемостн от напряженности подмагничивающего поля для ферритов разных м.,рок: 200НН2; S - zmm-i, 3-90ИН\ 4 - 6йИН: J -35НН; tf - 10ВЧ1. зуются при невысоких требованиях к стабильности и потерям. Остальные ферриты этой группы применяются в катушках колебательных контуров и магнитных антеннах. ферриты марок 150ВЧ, ЮОВЧ, 50ВЧ2, 30ВЧ2. 20ВЧ, 7ВЧ и 4ВЧ предназначены для использования в слабых полях при частоте до 100 МГц. Они отличаются малыми потерями и малым TKix в широком интервале температур, поэтому наиболее широко прнме/1яюгся в высококачественных катушках индуктивности, а первых двух марок - также для магнитных антенн. Ферриты марок ЗООНН, 200НН2. 150НН1, 100HHI, 90НН, бОНН, 55НН. 35НН и 10ВЧ1 отличаются малыми потерями в сильных полях. Их основное назначение - сердечники катушек колебательных Контуров, перестраиваемых подмагничиванием сердечника, и контуры магнитных модуляторов. В слабых поляк tg 6 к TKi этих ферритов значительно больше, чем ферритов группы ВЧ. Ферриты марок ЗООВЧ. 200ВЧ. 90ВЧ и 50ВЧЗ целесообразно использовать для сердечников высокочастотных широкополосных 1рансформаторов, ГЛАВА II РАДИОДЕТАЛИ И УЗЛЫ ОБЩЕГО ПРИМЕНЕНИЯ f i. Общие сведения о кондексвгогзах Электрический конденсатор представляет собой систему из двух проводников электрического тока (обкладок), разделенных диэлектриком, и обладает способностью накапливать электрическую энергию. Емкость конденсатора определяется отношением накапливаемого в ием электрического заряда к приложенному напряжению. Емкость конденсатора зависит от материала диэлектрика, формы н взаимного расположения обкладок н для разных конструкций выражается следующими формулами: для плоского конденсатора с двумя обкладками где 8 - диэлектрическая проницаемость диэлектрика, S - площадь обкладки, d - толщина диэлектрика; для многопластинчатого плоского конденсатора С = 8,8. 10-8е5 (я- \)/d, где я - число обкладок; для цилиндрического конденсатора где / - длина цилиндров; Di - внешний диаметр внутреннего цилиндра; iPg - внутренний диаметр внешнего цилиндра; для спирального Конденсатора, изготовляемого намоткой, с диэлектриком и обкладкой ленточной формы С = 1,76. Ю-гЬШ, где & и L - соответственно ширина н длина развернутой плоской ленты. В приведенных формулах единица емкости - пнкофарада, площади - квадратный миллиметр, линейных размеров - миллиметр. Удельная емкость конденсатора - отношение емкости к объему (или массе) конденсатора. Номинальная емкость конденсатора - емкость, которую должен иметь конденсатор в соответствии с нормативной документацией (ГОСТ или ТУ). Фактическая емкость каждого экземпляра конденсатора отличается от номинальной, но не более чем на величину допуска, Номинальные емкости всех типов конденсаторов постоянной емкости (кроме вакуумных и сильноточных высокого напряжения) устанавливаются ГОСТ 2519-57. Согласно этому стандарту, номинальные емкости конденсаторов с допустимыми отклонениями ±5, ±10 и ±20% выбираются из рядов, приведенных в табл 11.1. Конкретные значения номинальной емкости получают умножением соответствующих чисел рядов на 10, где п - целое положительное или отрицательное число. Номинальные емкости конденсаторов с долустимым отклсиеиием
