р V4 -в каскадах УПЧ. Амплитудный детектор, выполненны[1 на диоде V5, работает с положительным смещением и также используется в системе АРУ (см. 12 данной главы). Во всех каскадах примене1!а эмиттер на я стабилизация режима транзисторов (см. гл. VI, § 3). .

Инд>ктивность катушел Ы, LS и L5 должна быть 240 мкГ, отвод от среднего витка. Число витков катушек L2 и L4 равно примерно 10% числа витков катушек L1, 13, а катушки 16 - 50% числа витков катушек L1,.L3, L5.

Усилители промежуточной частоты на ИС, Схемы апериодических УПЧ и амплитудных детекторов приведены на рис. VII.30 (микросхемы описаны в гл. V, § 2. 3). Чувствительность УПЧ на ИС типа К157УСЗ (рис. VlI.SO, а) при напряжении сигнала на выходе детектора 30 мВ, глубине модуляции 30% к частоте модуля-

X5.0-WB

выход АРУ

CIJ50B

5Ю Rf

пХ ... Д, г..

R3 72В


та I

Рис, VII.30. Схемы апериодических УПЧ и амплитудных детекторов на ИС типов К15ГУСЗ (а) li K237XK2 (б).

ции 400 Гц составляет 15...40 мкВ при напряжении питания 3,G В и 12. = .25 мкВ при напряжении питания 6 В. При изменении напряжения сигнала с частотой 465 кГц на входе от 50 мкН до 3 мВ нзпряжение на выходе детектора изменяется не более чем На 6 дБ. Напряжение на выходе системы .РУ 3...4,5 В. Рабочую точку детектора (постоянное напряжение 0,25 В на выводе 9 ИС) устанавливают подстроечны.м резистором, подключенным к выводу 5, при отсутствии сигнала на входе.

Усилитель промежуточной частоты, схема которого приведена на рис, VII.30, б, характеризуется примерно такими же параметрами, как и УПЧ, выполненный но схеме, которая изображена на рис. VII.30, а.

Схема УПЧ, амплитудного детектора и системы АРУ на ИС серии К224 приведена на рис. V11.31. Первые два каскада УПЧ - апериодические, третий - селективный сполосой лропускания около 30 кГ[[. Детектор и УПТ системы АРУ выпоЛ1}ены на ИС тупа К2ЖЛ243 (см. гл. V, § 3). При напряжении сигнала на входе 10 мкВ с частотой 465 кГц и глубине модуляции 30% напряжение с частотой модуляции на вь[ходе составляет около 10 мВ, коэффициент гармоник не более 2%. Потребляемый ток примерно 5 мА при напряжении питания 6 В. Коэффициент усиления тракта практически не изменяется при снижении напряжения питания до 3,6 В, Усилитель нормально работает при напряжении сигнала на входе до 100 мВ. *



Схема апериодического УПЧ на ИС типа K237iH5, предназначенной для тракта сигналов с ЧМ радиовещательных приемников, Приведена на рис. УП.32. При напряжении питания 6 В коэффициент усиления составляет не менее 150 на частоте 10,7 МГц, вход-Ное сопротивление около 300 Ом, потребляемый ток 3 мА,

pi, Юк Г>~]

[S 9)8 /27П2АС


КьН,

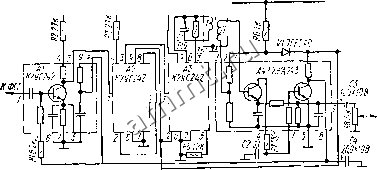

Рис. VII.31. Схема УПЧ, амплитудного детектора и сксгемы АРУ на ИС серии К 2 24.

Фильтры сосредоточенной селекции представляют собой единую конструкцию, состоящую иэ цепочки связанных резонаторов, В качестве резонаторов используются LC-контуры, пластинки из пьезоэлектрических материалов, а также механические резонаторы

П5...Ю}В

С23Ш


Рис. VII 32. Схема апериодического УПЧ на ИС типа К237УН5.

(в ЭМФ)- Число резонаторов в виде .С-контуров в радиовещательных приемниках обычно от трех до шести, в связных приемниках их может быть больше 10.

Фильтры сосредоточенной селекции из LC-контуров составляются нз П-образных звеньев (рис. VH, 33), которые соединяются цепочкой. Полоса пропускания каждого звена должна быть равна полосе пропускания, заданной для всего ФСС. Выходное сопротивление предыдущего звена должно быть равно входному сопротив-



лению последующего. Практически это условие выполняется лишь на двух частотах в полосе пропускания. Рассогласование на остальных частотах приводит к появлению на вершине ЛЧХ впадин, но вместе с тем улучшает прямоугольность АЧХ. При составлении схемы ФСС колебательные контуры стыкуемых звеньев соединяются параллельно. Прн этом число контуров уменьшается. Л-звенныГг ФСС содержит (N + 1) контуров, причем крайние контуры отличаются от остальных в два раза большей индуктивностью и в два раза меньшей емкостью.

Добротность контуров ФСС должна быть достаточно высокой {в радиовещательных приемниках не менее 200). При низкой добротности уменьшается селективность ФСС и возрастает затухание в полосе пропускания.

Приведем методику расчета ФСС из LC-контуров, основанную на предположениях о том, что АЧХ фильтра симметрична и выполняется согласование характеристического сопротивления фильтра


а S-

Рис. vn,33 Схеме отдельных авеньев ФСС (а) и дву?,звенного ФСС (б),

И сопротивления нагрузки. В действительности АЧ.Х фильтра несколько асимметрична, что вызывает погрешность при расчете (порядка 10%). Согласование указанных сопротивлений улучшает АЧХ ФСС в полосе пропускания и уменьшает затухание. Ориентировочный расчет ФСС выполняют в следующем порядке. Задаются значением конструктивно выполнимой добротности контуров из условия > 3/др 7, где f - промежуточная частота приемника; П - полоса пропускания ФСС на уровне 3 дБ. Определяют расчетное значение добротности ФСС по формуле = (0,8...

.Q,9)fp/n. Находят относительную расчетную расстройку по следующей формуле: = Д/(0,8...0,9) 7, где Д/- абсолютная расстройка, при которой задана селективность. Далее вычисляют = QpQy. и ° графику (рнс. vn.34) находят селективность прн расстройке для одного звена ФСС, Определяют необходимое Число звеньев фСС Л = фсс-зе (фсс зв - соответственно селективность ФСС в целом и одного звена). По графику (см. риС vn.34) находят коэффициент передачи ФСС на средней частоте полосы пропускания K = К,

Задаются характеристической проводимостью ФСС фо в пределах 5...20 мкСм и определяют емкости и индуктивность контуров по формулам

С iOgccn; С nC/f ; L2,5 . 10 рС,

где С - емкость контуров, пФ; §ф,, - проводимость, ыкСМ; П - полоса пропускания, кГц; Сд - емкость конденсаторов связи, fnp промежуточная частота, кГц; L - индуктивность, мкГ-
