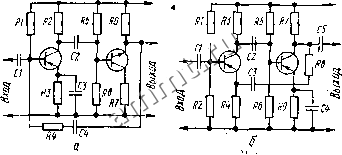

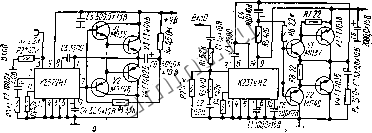

Читальный зал --> Дроссели высокой частоты серии 237. Эти ИС позволяют использовать в выходном каскаде режим работы без начального смещения, что обусловливает высокую температурную стабильность усилителя прн малом токе покоя. Вместе с тем уровень нелинейных искажепни достаточно низкий как при малых, так и при больших напряжениях сигнала. Основные параметры усилителя, собранного по схеме, приведенной на рис, VI.29, а, следуюш;ие; номинальная выходная мощность 0,5 Вт при  Phi VI.29, Схемы оконечных усилителей с непогредствекной связью между кас кадаш! ва ИС типов К;23ГУН1 {а), к;237УН2 (б,. нагрузке 6,5 Ом; чувствительность 15...30 мВ, коэффнц-лент гармоник при номинальной мощности ие более 0.3%, неравномерность АЧХ не более6 дБ в диапазоне частот 60 .10000 Гц, максимальное выходное напряжение не менее 2,2 В. Основные параметры усилителя, собранного по схеме, приведенной на рис, VI.29, 6, следующие: номинальная выходная мощность 3 Вт при нагрузке 3,9 Ом, чувствн-тельность не хуже 25...50,мВ, коэффициент гар.моник при номинальной мощности не более 1%, неравномерность АЧХ не более 6 дБ в диапазоне частот 50...15000 Гц, ток покоя не более 9 м,. На рис. VI.30 представлена схема предварительного усилителя на -j-ЩО ИС тйпп К548УН1. Параметры усилителя зависят от глубины ООС, которая определяется соотношением сопротивлений резисторов Ri и R3. При значениях сопротивлении, указанных на схеме, усилитель характеризуется следующими параметрами: коэффициент усиления напряжения 100 (равен отношению сопротивлений RJ/R3), Входное сопротивление равно 300 кОм, выходное - не более 1 Ом, наивысшая рабочая частота не менее 100 кГц, коэффициент Гармоник на частоте 1 кГц при сопротивлении нагрузки 10 кОм не более 0,05%, коэффициент шума (измеренный в полосе частот до 23 кГц при сопротивлении источника сигнала 10 кОм) не более 2, Если повысить коэффициент усиления напряжения до 1000, наивысшая рабочая частота уменьшается примерно до 20 кГц, а коэффициент fapMOHHK повышается до 0,1%. Корректирующий конден-атор включают, если необходимо ограничить диапазон рабочих частот.  Рнс. VI.30, Схема предварнтель-Еого усилителя, на ИС т1ша К548УН1. [> Цепь oSpamoa сдязи % 8. Обратные связи в усилителях звуковой частоты Обратной связью называется связь между выходными и входными цепями какого-либо устройства, В зависимости от соотношения фаз колебаний, поступающих на вход усилителя от источника сигнала и с выхода через цепь обратной связи, обратная связь может быть положительной или отрицательной, При положительной обратной связи фазы этих колебаний совпадают и коэффициент усиления возрастает. При отрицательной обратной связи коэффициент усиления меньше, чем без обратной бвязи. Обратные связи делятся на полезные, специально применяемые, и вредные, или паразитные. По способу осуществления различают обратную связь по напряжению, току и смешанную (комбинированную), а по способу введения напряжения обратной связи во входную цепь усилителя - параллельную и последовательную. В усилителях, предназначенных для усиления звуковых программ, в основном применяют ООС по напряжению (рис. VI.3!). При такой ООС напряжение сигнала снимается с нагрузки усилителя Z, и через цепь обратной связи с коэффициентом передачи р < 1 подается во входную цепь. При последовательной ООС источник сигнала и выход цепи обратной связи включены последовательно (рис. VI.31, а), а при параллельной ООС - параллельно (рис. VI.31, 6). Если коэффициент передачи цепи обратной связи в диапазоне рабочих частот усилителя не изменяется, то ООС считают частотно-независимой. Если коэффициент передачи цепи обратной связи отличается от нуля только на очень низких частотах (значительно ниже диапазона рабочих частот), то считают, что ООС действует только по постоянному току. Если же коэффициент передачи цепи обратной связи отличается от нуля в диапазоне частот от нуля до некоторой рабочей частоты, то ООС действует по постоянному и переменному токам. ООС улучшает работу усилителя. При введении ООС по постоянному току стабилизируется положение рабочей точки транзисторов. Применение ее обязательно в усилителях с непосредственной связью между каскадами (см, §6). При ООС по переменному току повышается качество усилителя (уменьшаются нелинейные искажения, неравномерность АЧХ, ослабляется действие помех, стабилизируется усиление и др.). Однако введение ООС может вызвать и нежелательные явления. При глубокой ООС в многокаскадных усилителях может возникнуть самовозбуждение. При любой глубине обратной связи изменяется усиление. Способы осуществления ООС. В однокаскадный усилитель параллельная ООС может быть введена по схеме, показанной  Рис, V!,3]. Структурные схемы усилителей с ООС по иапрй-кению: а - последовательной; 6- параллельной- на pRc, VI.4, через резистор R, а последовательная - по схеме показаппоП на рис. VI.5, а, если резистор R не шунтирован конденсатором. В двухкаскадный усилитель ООС можно ввести различными способами. На рис. VI.32 приведены часто применяемые схемы. В схеме, приведенной на рис. VI .32, а, Напряжение ООС с выхода усилителя подается через резистор R4 на вход параллельно с напряжением сигнала, В схеме, данной ка рис. VI.32, б, часть выходного напряжения поступает в цепь эмиттера первого транзистора. В цепи gg3a - эмиттер это напряжение оказывается включенным последовательно с напряжением сигнала, поступа]ощим на вход усилителя.  Рис. VL32. Схемы двухкаскадных усилителей с ООС; а - последовательной по току во втором каскаде и параллельной по на-пряжению, ахватываюи;ей оба каскада; б - последовательной по току н нервом каскаде и последовательной по напряжению, охватывающей оба каскада. В многокаскадных усилителях используют как ООС в отдельных каскадах, так и цепи ООС, охватываюшие несколько каскадов. Основные параметры усилителя с ООС. Коэффициент усиления напряжения определяется по формуле Где /с-коэффициент усиления напряжения без ООС; Р - коэффициент передачи цепи обратной связи. Для схемы, приведе1ГН0Й на рис. VI.32, б, Р=Явых(5 + вы>:) Д вых - ВЫХОД НО е сопротивление первого каскада в цепи эмиттера (в точках подключения резистора R4). Обратная связь может оказать существенное влияние на АЧХ усилителя. При частотно-независимой ООС неравномерность АЧХ уменьшается. При помощи частотно-зависимой ООС можно придать АЧХ усилителя различную форму. Чем больше фактор обратной связи р/с, тем сильнее влияние ООС на АЧХ. Фазовые сдвиги сигнала в усилителе при введении ООС у.чень-шаются. Уменьшается также коэффициент гармоник при условии, Что обратная связь является отрицательной как для первой, так для высших гармоник сигнала. Если для какой-либо высшей гар-MoifHKH обратная связь окажется положительной (вследствие фазовых сдвигов на высших частотах), коэффициент гармоник может
