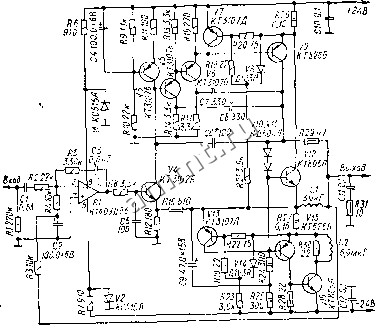

Читальный зал --> Дроссели высокой частоты класса А, транзисторы V/J), V20 - в режиме класса АВ при сравнительно большом токе покоя. Элементы R3i, С9, СЮ, R32, СП, €12 защищают усилитель от высокочастотных помех в [[епях питания. Диоды V2I и V22 предназначены мя защиты выходных транзисторов от перенапряжений прн индуктивном характере нагрузки. Напряжение ООС снимается с резистора R41 и подается на левый (по схеме) вход первого дифференциального каскада, а напряжение ПОС - на правый вход. Отрицательная обратная связь дейструет  Рнс. X.3D. Схема усилителя мощиести с балансноЛ компенсацией нелинейных искажений. на всем рабочем диапазоне частот, положительная - только на частотах ниже 100 Гц. Для уменьщения гармонических и интермо-дуляцнонных иска;кений рекомендуется питание на транзисторы V1...V16 подавать от отдельного двухполярного источника напряжением ±30 В и подобрать транзисторы выходного каскада по статическому коэффициенту передачи тока, Усилитель испытан на прохождение импульсов прямоугольной формы, при этом колебательный процесс иа переходной характеристике не наблюдался. Усилитель мощности с балансной котипенсацней нелинейных искажений (см. гл. VI, § 14) [43]. Впервые усилитель был использован в звуковоспроизводящем устройстве вКБад-405я (Quad-405, 1975 г.). При сравнительно простом схемном рещении получен коэффициент гармоник на средних частотах примерно 0,5о. Принципиальная схема аналогичного усилителя на отечественных элемен- тах приведена на рис. Х.ЗО. Применение в выходном каскаде режима класса В позволило повысить КПД н полнооью исключить проблему термостабилизации тока покоя, а метод компенсации искажений с использованием прямой связи обеспечил весьма низкий уровень нелинейных и динамических искажений. Основные электрические параметры: номинальный диапазон воспроизводимгх частот при неравномерности АЧХ it 1 дБ 20 Гц...20 кГц; выходная мощногчь в номинальном диапазоне частот при коэффициенте гармоник не более 0,02% на нагрузке 8 Ом 30 Вт, на нагрузке А Ом - 40 Вт; чувствительность 200 мВ; уровень собственных шумов -75 дБ. Усилитель мощности состоит из четырехкаскадного предварительного усилителя, работающего в режиме класса А (AI, V3...V6 и V9), выходного каскада, работающего в режиме класса В V16), и устройства защиты выходного каскада OTnepeipyaoK .к короткого замыкания в нагрузке (V7 и V13). Первый каскад предварительного усилителя выполнен на операционном усилителе AI. Параметры его цепи ООС (С1R2R5C3) выбраны так, что коэффициент усиления каскгпа на частотах выше 20 Гц постоянен и приблизительно равен 15. Благодаря глубокой ООС ио постоянному [оку (через резистор RS) па выходе УНЧ поддерживается нулевой потенциал. Для получения максимального усиления в коллекторную цепь транзистора V4 включен источник тока на транзисторе V3. Двойной эмиттерный повторитель на транзисторах Vo, V6 согласует входное сопротивление каскада на транзисторе V9 с выходным сопротивлением каскада на транзисторе V4 На низких частотах баланс моста R15C6R29L1 нарушается. Дклый уровень нелинейных искажений на этих частотах обеспечнгястся в основном глубокой (50...70 дБ) ООС, нанрчжеине которой поступает в эмнттсрную цепь транзистора V4 с пысода усилителя через делитель напряжения, состоящий из резисторов R12 и R15. На более высоких частотах баланс восстанавливается и искажения компенсируются йнснрав-ляющим током, текущим через резистор R29 в нагрузку. В устройство защиты транзисторов выходного каскада входят транзистор V7 и резисторы R18, R20, R21 в верхнем (по схеме) плече, а также транзистор V13 и резисторы R19, R22, R23 в нижнем. Б отсутствие сигнала через резисторы R26, R20, R18, R21 протекает постоянный ток, создающий на резисторах R20 и R26 падение напряжения примерно 0,45 В. С появлением сигнала на входе усилителя это напряжение начинает изменяться: в моменты времени, когда переменное напряжение на выходе усилителя изменяется в положительную сторону, падение напряження на резисторе R20 уменьшается, а на резисторе R26 повышается (что обусловлено в основном коллекторным током транзистора V12). Когда суммарное напряжение на резисторах R20 и R26 достигает примерно 0,65 Б, транзистор V7 открывается. Участком эмиттер - коллектор ои шунтирует резистор R16, тем самым ограничивает рост выходного тока. При указанных на схеме номиналах элементов это ограничение наступает при токе 3,5 А. В случае короткого замыкания в нагрузке выходной ток ограничивается 1,5 А. Диод V8 предотвращает срабатывание устройства защиты верхнего (по схеме) плеча вследствие увеличения падения напряжения на резисторе R20 в моменты, когда выходное напряжение изменяется в отрицательную сторону. Аналогично работает устройство защиты Нижнего плеча. Элементы R30, L2, СИ, R31, СЮ, С12 предотвращают самовозбуждение усилителя. Обмотки катушек LI и L2 (соответственно 30 и 4б витков) намотаны BdTOK к витку в два слоя ПЭВ-2 1,0 на каркасы диаметром 7 и длиной 28 мм. Вместо транзисторов типов КТ3102А, КТ3107Б, КТ3107Д можно использовать соответственно КТ342Г, КТ361В, КТ361Д. Ближайи1ие аналоги транзистора типа КТ626Б (кроме КТ626Л и KTG26B) - KT8UB и КТ814Г. Транзисторы V9, VI2, VI5 и VI6 устяионлен1л на теплоотводе с площадью охлаждающей поверхности 900 см и изолированы от него слюдяными прокладками толщиной 0,1 мм. Правильно смонтированный усилитель практически не требует наладки. Необходимо только настроить мост Rf5C6R29LI по минимуму искажений. Для этого на вход усилителя подают сигнал  Pi;c. Х,31, Схема простого УНЧ. синусоидальной формы частотой 50... 100 кГц и, наблюдая выходное напряжение на экране осциллографа, подбирают емкость конденсатора Сй* такую, при которой искажения формы напряжения минимальны. Простой УНЧ 120]. Усилитель предназначен для воспроизведения грамзаписей и рассчитан на работу вместе с электропроигры-вающим устройством ЭПУ, снабженным пьезоэлектрическим звуЬо- сннмателем. Номинальная выходная мощность усилителя при коэффициенте гармоник на частоте 1000 Гн менее 1% 1 Вт, максимальная - 1,5 Вт, Полоса пропускания частот при номинальной мощности и неравномерности ± 1 дБ 80 Гц,..15 кГц, чувствительность 0,2 Б, выходное сопротивление примерно 1 Ом. Усилитель рассчитан на нагрузку сопротивлением 8 Ом. Это могут быть громкоговорители с динамической головкой типов 1ГД-36, 1ГД-40 или акустическая система типа 10 МЛС-Ш, Принципиальная электрическая схема усилителя приведена на рис, Х.31, Сигнал со звукоснимателе, подключенного к разъему XI, поступает на регулятор громкости RI, а с его движка через конденсатор С/ на базу транзистора VI первого каскада усилителя. Этот каскад, необходимый для получения большого входного сопротивления усилителя, работает в режиме класса А, В цепь
