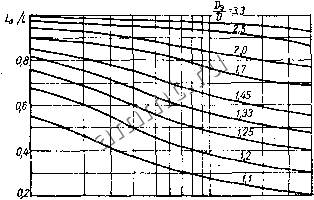

Читальный зал --> Дроссели высокой частоты Индуктивность многослойной катушки без сердечника определяется по формуле L = 0,08D%V(3Dcp4-9;4- 10/), (III.2) где L - индуктивность, мкГ; Ор -средний диаметр катушки, см;ч / - длина катушки, см; t - толщина катушки, см; w - число витков. Если задана индуктивность и нужно рассчитать число витков, следует задаться значениями D, I ч t и определить значение w, используя формулу (III.2). После этого необходимо определить толщину катушки;  Рис. 111,3. Секционированная катушка индук П1ВИ0СТИ. 0,2 0,4 qs Рис. П1.4. Зависимость коэффициента СВЯЗИ между смежными сек-иняыи от размеров секций и рас* стояния между ними. где t - толщина, мм; do-диаметр провода с изоляцией, mmj ? - длина катушки, мм. Если фактическая толщина катушки отличается от принятой вначале более чем на 10%, следует задаться другими размерами и повторить расчет. Секцитированные катушки характеризуются сравнительно высокой добротностью, пониженной собственной емкостью и меньшим наружным диаметром. Наиболее часто секционированные катушки наматывают на специальные каркасы внавал,{рис, 111.3)* Каждая секция представляет собой многослойную катунжу с небольшим числом витков. Число секций выбирают обычно от двуя* до шести. Индуктивность секционированной катушки, состоящей из /( секций, определяется по формуле где - индуктивность секции; k - коэффициент связи между смежными секциями, зависящий от размеров секций я расстояния Ь между ними (рис, HI.4). Отношение 6/D(,p выбирают так, чтобы значение коэффициента связл находилось в пределах 0,25,..0,4 Это достигается при Ь ~ 21. Каждая секция рассчитывается кан обычная катушка (см. выше). Плоские катушки представляют собой спирали, изготовленные намоткой из медных обмоточных проводов или методом печатногд монтажа из фольгироваииого гетинакса или стеклотекстолита. Они могут иметь круглую, квадратную илн другую форму. Плоские проволочные катушки характеризуются удовлетворительной механической прочностью, сравнительно небольшой собственной емкостью, простотой изготовления и могут применяться на частотах до 10 МГц. Для их изготовления целесообразно использовать провода с дополнительной шелковой изоляцией, поскольку при этом достигается повышенная прочность клеевого соединения витков. Печатные плоские катушки на стеклотекстолите отличаются повышенной механической прочностью и применяются на частотах до 100 МГц. Для более высоких частот печатные катушки изготовляют из фольгированного фторопласта. Обычно индуктивность печатных катушек не превышает 10 мкГ. Чтобы получить приемле-мбв значение добротности катушки, ширину проводников выбирают в пределах 0,4,.,1 мм. При этом на площади 1 см размещается катушка с индуктивностью до 10 мкГ. Для увеличения индуктивности можно использовать последовательное включение двух н более катушек, расположенных на одной или двух сторонах пе- чатной платы. Для повышения добротности катушки следуетвыби-рать диаметр внутреннего витка не менее 10 мм, Современные печатные катушки имеют добротность 100...130 на частотах 10...30 МГц. Индуктивность и добротность плоской катушки существенно увеличивается, если с одной или обеих сторон на нее наложить ферритовые пластинки, Изменяя расстояние между катушкой а пластинками, можно регулировать индуктивность катушки. Индуктивность плоской катушки с круглыми витками определяется по формуле L=24.7.10-3D,pVilg4D,p . где L - индуктивность, мкГ; Dp-средний диаметр катушки, см; t - радиальная ширина катушки, см; w-число витков; индуктивность плоской катушки с квадратными вятками-по формуле 1 = 55,5. 10-3 а lg8a/ где L - индуктивность, мкГ; а - средняя длина стороны квадрата, см; t - наименьшая радиальная ширина катушки, см; w - число витков. Экранированные катушки применяют, когда необходимо устранить паразитные связи, обусловленные внешним электромагнитным полем катушки, или влияние на катушку полей других источников Эффективность экранирования повышается при увеличения частоты переменного поля, толщины экрана и уменьшении удельного сопротивления материала экрана. Экраны высокочастотных катушек индуктивности изготовляют из меди или алюминия толщиной не менее 0,4...0,5 мм. Такая толщина экрана при частоте переменного поля более 1 МГц превышает расстояние, на котором плотность наводимого тока падает в 100 раз по сравнению с плотностью тока на поверхности экрана, что достаточно для эффективного экранирования. Под влиянием экрана изменяются параметры катушкн: уменьшаются индуктивность н добротность, увеличивается собственная емкость. Изменение параметров катушки тем больше, чем ближе К ее виткам расположен экран. Индуктивность экранированной однослойной нли тонкой многослойной катушки можно определить при помощи графика, приведенного на рис. III.5, где lD - отношение длины катушки к ее среднему диаметру; lJ - отношение индуктивности экранированной катушки к индуктивности той же катушки без экрана; DJD - отношение диаметра экрана  О/ О/ СЗ 0,4 Ц5 ffi Zp 3,0 Рис. 111.5. Определение индуктивности экраинроваЕИ1ых катушек. к среднему диаметру катушки. Если экран прямоугольной формы, при расчете пользуются эквивалентным диаметром, равным полусумме диаметров вписанной и описанной окружностей. Влияние экрана на катушку с броневым или тороидальным сердечником значительно слабее, чем на катушку без сердечника. Экран такой катушки можно располагать на минв- ..i-LL±л....iL.. .. ., 1 мальном расстоянии от нее. / v-fV ЧЭсто экраны высокочастотных м\, катушек снабжены отверстиями для I 2 вращения сердечников или измене- Vj-Jj -У ния положения одной из катушек, J4ri~ ----J связанных индуктивно. В этих случаях отверстия должны- быть минимальными. Прорези следует располагать перпендикулярно к образующей цилиндрического экрана, если катушка расположена соосно с экраном. Правильное и неправильное расположение прорезей при соосном расположении экрана и катушки показано на рис. 111,6. Катушки с сердечниками,из нем;1гнитных металлов, характеризующиеся высокой стабильностью, применяются в контурах гетеродинов, широкополосных УПЧ в приемниках KB и УКВ, Материал сердечников - медь, латунь, алюминий й его сплавы. Медкые сердечники используются преи.мущественно для подстройки индуктивности (до 20%), когда вносимые сердечником потери должны быть минимальными. При введении в катушку металлического сердечника индуктивность и добротность уменьшаются, причем нндук- Рис, III.6. 1<сположоние прорезей в экране; / - правильное; 2 ное. непрявиль-
