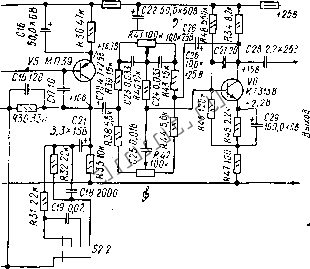

Читальный зал --> Дроссели высокой частоты Наладгга правильно смонтированного усилителя несложна. Режимы транзисторов по постоянному току (могут отличаться от указанного на схеме на ±20%) измеряют вольтметром со входным сопротивлением не менее 20кОм/В, При необходимости подбирают резисторы R3 и R3. Балансируют усилитель с помощью подстроечных резисторов RI2 и RI2. Делают это прн воспроизведении стереофонического сигнала частотой 1 кГц, записанного на измеритель ной грампластинке. Выходные напряжения каналов устанавливаЕог равными 0,25 В. ч -г Vt K7312& C2 22,0хЩ C4 300 C3fOO R63k -rm- C3010.0,0x253 RI 120k -ГУЛ- --rrvT-Bx.1 R5lK *11,5Ё V2 КТ312В МП106 4\\- .911270 R1222k -гттт- HI C60,0I2 1313 2,2k С В 3300 R14 Юк 5121 R19 2Ш 1,- C12 100 C15U,012 P252.2K Рис X.38. С!.ема левого ка[]ала предварительного стереоуснлителя Если усилитель рассчитывается на работу с электропроигрывателем среднего класса, то для устранения помех от привода диска необходимо уменьшить подъем АЧХ нэ низших частотах. Для уменьшения подъема на низших частотах сопротивление резисторов R10 и R10 должно быть около 270...300 кОм (постоянная времени цепи R10C5 уменьшается до 2700...3000 мкс). Усилитель-корректор можно использовать для работы и с пьезокерамическими звукоснимателями, однако в этом случае сопротивление резисторов R1 и R1 необходимо увеличить до 10 кОм, а резисторов R2 и R2 уменьшить до 1 кОм Кроме того, для дополнительного подъема АЧХ на низших частотах желательно на входах каналов усилителя включить корректирующие частотно-зависимые шунтирующие цепи C10R19 и СЮR19. Предварительный стереофонический усилитель 152]. Принципиальная электрическая схема одного (левого) канала предварительного усилителя, предназначенного для одновременной работы с высококачественным стереофоническим усилителем мощности, представлена на рис.Х.З? Основные электрические параметры: чувствительность со входа магнитного звукоснимателя 5 мВ, со входа радиоприемника 100, со входа магниюфогга 150 мВ; входное сопротивление не менее 56, выходное - 8 кОм; выходное напряжение на нагрузке 20 кОм 2 В; рабочий Диапазон частот 20 Гц... 20 кГц; неравномерность частотной характеристики в рабочем диапазоне частот не более 1 дБ; пределы плавной регулировки тембра на частоте 100 Гц t 12 дБ, на частоте 12 кГц - ± 16 дБ; коэффициент гармоник не более 0,1%;уровень uiywoB на выходе усилителя при короткозамкнутом входе -70 дБ; нереходиое затухание между R371M  каналами в рабочем диапазоне частот не менее 50 дБ; напряжение питания 25 В; потребляемый ток не более 20 мА. Усилитель рассчитан на работу от трех источников сигнала звуковой частоты: магнитного звукоснимателя ЭПУ {Bx.l). радиоприемника {Вх.2) и магнитофона {Вх.З). Три первых каскада усилителя, выполненных на транзисторах V}.,.V3, охвачены ООС по напряжению. Напряжение ООС снимается с нагрузки эмиттерного повторителя на транзисторе уЗ и подается в эмиттерную цепь транзистора VI. При работе от магнитного звукоснимателя в цепь ООС включается частотно-зависимый делитель напряження R1IR12R13C6CB, обеспечивающий подъем АЧХ на 21 дБ на частоте 20 Гц и спад на 22 дБ на частоте 20 кГи. При работе от радиоприемника и магнитофона в цепь ООС входит только резистор R14 и АЧ-Х становится плоской в широком диапазоне частот. С эынт-терного повторителя сигнал поступает на регулятор стереобаланса R17 и далее на тонкомпенснрованный регулятор громкости R19. Усилительные каскады на транзнсторах Vl и V5 охвачены комбинированной обратной связью, обеспечивающей ступенчатую кор- рекцига A[X, Виелен-ис ступенчатой коррекции позволяет получить дополнительные оттспкн тембра звучания воспроизводимых музыкальны:! irporpaMM. -к В первом (слева по схеме) положении переключателя S2 (прн среднем положении движков резисторов регуляторов тембра R4} и R42) усиление на частоте 12 кГц увеличивается на 6дБ по сравнению с усилением на частоте 1 кГц, Во втором положении такой же подъем уси.чепия происходит на частотах 40 Гц и 12 кГц. В третьем положении ЛЧХ \п1Л[теля 1ючтп плоская. В четвертом пплпжсшт  Н пра&ому каналу Рис. Х.39, Схема .leeoro канала стер(;оусы.жители с повышенным демпфирующим переключателя (при том же положении движков резисторов) усиление снижается на 6 дБ на частотах 40 Гц и 12 кГц. Плавная регулировка тембра с существляется активным регулятором тембра на транзисторе V6. Транзистор должен иметь коэффициент передачи тока не менее 200. В качестве переменных резисторов R17, Н19, R41, R42 использованы самодельные сдвоенные ступенчатые резисторы на 22 положения: R17, R41 и R42 с линейной зависимостью сопротивления, а R19-q. показательной. Вместо самодельных можно применить резисторы тина СПЗ-23а. Стереофонический усилитель звуковой частоты с повышенным демпфирующим свойством 21]. Усилитель отличается достаточно высокой надеж1юстью в работе и обеспечивает передачу Звукового сигнала с очень малыми искажениями благодаря э()(1)ектип1юму демпфированию подвижной системы головкл громкоговорителя. Известно, что радиовещательный сигнал представляет собой последовательность импульсов звукового давления и напряжения различной формы, амплитуды и полярности. Каждый электрический импульс звуковой програмл1ы выводит диффузор динамической головки из положения равновесия, чем вызывает eio затухающие колебания
