ЭА10С ii,e.iecoo6pa3!]Cj проичиоди гь по субъективной оценке при прослушивании различных музыкальных программ (желательно с преобладанием низких тонов, так как эффективность ЭМОС проявляется а основном на частотах ог 30 до 300...500 Гц).

Усилитель воспроизведения магнитной записи ка микросхеме [18] (ряс. Х.28, а). Усилитель предназначен для работыс унифицированной магнитной головкой типа 6Д24Н в катушечных магнитофонах со скоростью движения ленты 9,53 и 19,05 см/с. Электрические параметры: коэффициент усиления f>00 на частоте ЮОО Гц; номинальное выходное напряжение 6,48 В, соответствующее остаточному магнитному потоку 256 нВб/м; максимальное выходное напряжение 2 В при коэффициенте гармоник не более 1%; коэффициент гармоник не более 0,4% на частоте 400 Гц; выходное сопротивление 2 кОм; уровень собственных шумов не хуже -50 дБ; потребляемая мощность 180 мВт. Основа усилителя - гибридная микросхема Л1 типа К284УД2, представляющая собой дифференциальный усилитель с большим коэффициентом усиления напряжения, высоким входным и низким выходным сопротивлениями. Необходимый коэффициент усиления и коррекция АЧХ усилителя в области низких и средних частот обеспечиваются цепью ООС R3*R4*R5C5y соединяющей выход А1 с ее инвертирующим входом. Постоянная времени Tj цепи ООС выбрана рав1Шй 90 мкс. Для снижения низкочастотных шумов введена дополнительная корректирующая цепь R3*C6 (постоянная времени Та = 3 200 мкс), ограничивающая подъем АЧХ в области самых низких частот. Естественно, что в усилителе записи прн этoгдoлжны быть предусмотрены соответствующие предыскажения сигнала. При необходимости низкочастотную коррекцию можно исключить, для чего достаточно увеличить емкость конденсатора С6 до Ю0,..200 мкФ. Небольшой (около б дБ) подъем ЛЧХ иа частоте 14 кГц осуществляется параллельным колебательным контуром, состоящим из индуктивности Ig, воспроизводящей головки Е1 и конденсатора С/*. Величина подъема зависит от добротности контура и регулируется подбором сопротивления резистора Rl*. Конденсаторы С2...С4, С7 повышают устойчивость усилителя ~ предотвращают его самовозбуждение на ультравысоких частотах, цепь R2V1 обеспечивает необходимые условия работы полярного электролитического конденсатора Сб.

Прискорости ленты 19,05 см/с для достижения требуемой АЧ.Х сопротивление резистора R4* необходимо уменьшить до 33 кОм (т, = 50мкс), а емкость конденсатора С! - примерно до 1400.,. 1200 пФ (частота настройки контура LCI около 18 кГц). При снятии АЧХ усилителя (рис. Х.28, б; штриховые линии - АЧХ при отсутствии конденсатора С/) сигнал подавался через делитель напряжения (состоящий из резисторов сопротивлением 1 кОм и 1 Ом), включенный в разрыв цепи, которая соединяет нижний (но схеме) вывод головки £/ с общим проводом. Конденсатор Сб должен быть типов К53-1, К53-4 или K52-I (конденсаторы, например, типов К50-3, К50-6 могут вызвать самовозбуждение усилителя нз инфразвуковых частотах вследствие большого тока утеч-, ки). Остальные элементы - любых типов.

Малое число элементов позволяет смонтировать усилитель на небольшой плате, которую нетрудно разместить в непосредственной близости от блока головок записи и воспроизведения. Для уменьшения наводок плату следует экранировать и соединять экра-

20 1 384 609



нированным проводом с головкой воспроизведения. Источник пи тания должен быть двуполярным стабилизированным (допустимое отклонение напряжения от -(-5 до-10%), напряжение пульсаций не должно превышать мВ. Для выравнивания нагрузки на плечи источника питания в стереофоническом магнитофоне схему одного i усилителей необходимо изменить: полярность включения стабилитрона VI и конденсатора С6 поменять на обратную, а верхний (но схеме) вывод резистора R2 подсоединить к цепи питания -6 В.

Наладка усилителя сводится к подбору элементов цепей коррекции АЧХ и балансировке каналов (в стереофоническом магни-


V4,V5 ЮИГ5915 V6,V9f{TJ42B

Vf2,Vf4 KJ8t45 VJ3.V}5,V}6 KT602B ГЛКТ815й]Ш KT8I46

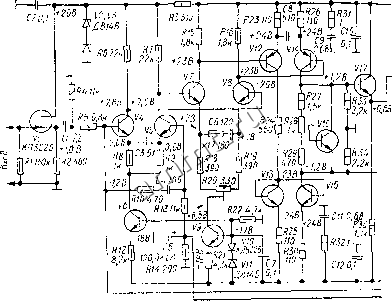

Рис. X.2S. Схема усилителя мощности с гшсокимн динамическими характери

тофоне) изменением усиления одного из усилителей. Нужной формы АЧХ на средних частотах добиваются подбором сопротивления резистора R4*, на высших - емкости конденсатора С/* и сопротивления резистора RI*. Коэффициент усиления регулируют пол-бором сопротивления резистора R3*.

Усилитель juoehiiocth с высокими динамическими характеристиками (рис. Х,29) [3]. Предлагаемый усилитель на отечественных элементах преднп.и1ачен для однонременной работы с высокока* чественпым предварительным УНЧ. Основные электрические параметры усилителя: номинальный диапазон частот при спаде АЧХ на низко- и высокочастот[и)1х краях соответственно на 2,5 и 5 дБ 20 Гц..,500 кГц; чувствительность 0,45 В; но.минальцая выходная мощность 20 Вт на нагрузке 8 Ом при коэффициенте гармоник 0,47Уо в диапазоне частот 20 Гц.,.20 кГн; коэффициент интерчоду-ляционных пскажепии при воспроизведении сигналов частот 4 кГц, 400 Гц и соотношении амплитуд на этих частотах 1 : 4



Ri3 0,5

Й4/, 220 -25В

(соответственно) при выходноп мощности 16 Вт 0,53%; относительный уровень шумов в номинальном диапазоне частот - 75 дБ; выходное сопротивление без ПОС 0,5 Ом; глубина ПОС 10 дБ; глубина ООС -20 дБ.

Усилитель построен по схеме с гальванической связью и одинаковой глубиной обратной связи как по переменному, так и по постоянному току. Высокая линейность усилителя достигнута благодаря симметричному построению всех его каскадов и использованию местных ООС по току. Устойчивость обеспечивается коррекцией АЧХ по оп(>режению и запаздыванию [28]. Для улучнгенил

звучания на низших частотах в усилитель введе[1а положительная обратная связь (ПОС) по току.

Фазо-частотная характеристика усилителя без истокового повторителя практически .тичейна в диапазоне частот 20 Гц.-.30 кГц, на частоте 100 кГц фазовый сдвиг составляет примерно 14 . Для согласования иизкоомного (примерно 5 кОм) входа усилителя мощности с высокоомным выходом предварительного усилителя предназначен истоковый повторитель на полевом транзисторе V/, входное сопротивление которого определяется сопротивлением резистора R3 и в данном случае равно (50 кОм, Второй, третий и четвертый каскады усилителя -дифференциальные; второй собран на транзисторах V4, V5, третий - на V7, V8, V12, а четвертый - на VI4. В первых двух применены интегральные сборки типа К1НТ591Б, содерхсащие парытранзисторов (статические коэффициенты передачи тока ftgg около tOO). В четвертом каскаде использованы транзисторы типа КТ814Б, также подобранные но этому параметру. Во все дифференциальные каскады введены элементы коррекции по опере, жению (СЗ, RI7C6, С8), обеспечивающие на частоте 500 кГц спад АЧХ не более 5 дБ. Окончательно форму АЧХ определяет цепь коррекции по запаздыванию RI0C4 в нервом дифференциальном каскаде.

Для повышения коэффициента усиления и стабильности работы усилителя мощности питание на первый и второй каскады (собранные соответственно на транзисторах V4, V5 и V7, V8) подается от генераторов стабильного тока, выполненных на транзисторах V6 и V9. Транзисторы V!3 и VI5 выполняют функции динамической нагрузки (токового зеркала) транзисторов третьего дифференциального каскада. Транзисторы VI4 (четвертого каскада) и V15 (токового зеркала) имеют общую нагрузку, функции которой выполняют транзистор V!6 и резисторы R27...R29, R33, R34, поддерживающие постоянным напряжение между базами транзисторов VI7, VI8 предоконечного каскада, Иначе говоря, оба этих транзистора управляются симметричным источником тока с выходным сопротивлением около I кОм. Транзисторы V17 и Vi8 работают в режиме
