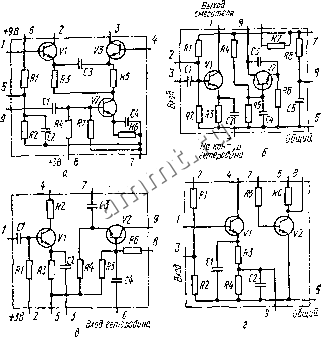

Читальный зал --> Дроссели высокой частоты щение на базу транзистора V2 целесообразно подавать со стабилитрона, подключенного к выводу S. Для стабилизации режима работы преобразователя в цепях питания может использоваться микросхема К2ПП241. Диэпазо]! рабочих частот смесителя 0,15...3О А1Гц а гетеродина 0,5...30 МГц, На частоте 10 МГц крутизна пресбра-аования смесителя более 18 мА/В, а крутизна TpajiancTopa V2 более 14 мЛ/В. Напряжение питания 3,6...9Бдля смесителя и 3...3,бВдля гетеродина. Потребляемая микросхемой мощность не превыгнает 0 мВт, гетеродина 6 В  Рис, V.18. Схемы смесителей серки К234! а-КЗУПгП; б-К2ЖА241: е-К2ЖЛ242; е - К2ЖА243. Микросхема К2ЖА243 (рис. V.I8, г) предназначена для детек-тирования сигналов промежуточной частоты с AM и усиления напряжения системы АРУ, Сигнал на базу транзистора VI подается со вторичной обмотки трансформа гора промежуточной частоты, включаемой между выводами 1 ц 3. Эмиттерный переход транзистора VI используется для детектирования сигнала. Низкочастотная составляющая продетектированното сигнала снимается с вывода 9. Коллекторный переход транзистора VI используется а детекторе системы АРУ. Напряжение системы АРУ подается на базу транзистора V2, который в этом случае является усилителем сигналов системы АРУ С него (вывод 8) напряженке этой системы поступает на регулируемые каскады. Входное сопротивление детектора не менее 500 Ом, коэффициент передачи 0,3, коэффициент Гйрмоник менее 3%, рабочая частота 465 кГц. Напряжение питания микросхемы 3 В ± 5%, потребляемая мощность не более 10 мВт. Микросхема К2ДС241 (рнс. V.19, а) применяется в частотных детекторах. Транзисторы Vi и V2 выполняют роль диодов. Для преобразования ЧМ в АЧМ используются два внешних контура и ка-Пшка связи (см. гл. VII, § 10), Остальные компоненты микросхемы предназначены для фильтрации и подавления паразитной амплнтуднрй модуляции. Диапазон рабочих частот микросхемы 5. 110 МГц, коэффициент передачи ири нагрузке 20 кОм не менее 0,15.

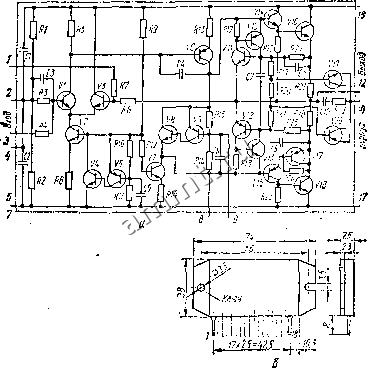

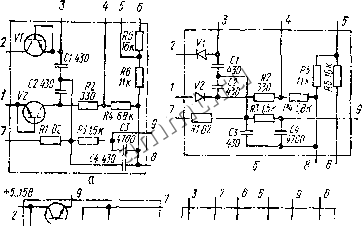

Рио. V.19. Схемы частопгых детекторов кгДС24[ i.u) и К2ДС242 (б), стабнлкэар тора напряжения К,2ПП241 (в), транзисторной сборки К2НТ241 (е). Микросхема К2ДС242 (рнс. V.19, б) по функциональномуна-значепию аналогична микросхеме К2ДС241. Она выполнена по типовой схеме симметричного детектора отношений. Диапазон рабочих частот микросхемы 5...20 МГц , коэффициент передачи не менее 0,!5. Микросхема КЗПП241 (рнс. V.19, в) представляет собой часть стабилизатора напряжения базовых цепей транзисторов переносны радиовещательных приемников. Для нормального функционирования микросхемы между выводами / и 5 необходимо подключить опорные стабилизирующие элементы. Транзистор VI используется как регулирующий элемент, а на ттанзисторе V2 выполнен усилитель обратной связи. Напряжение стабилизации определяется внешними опорными элемента.уи и обычно составляет 3,3..,3,9 В при рис. V.30. Микросхема К224УН16: a- схема усилителя; 6- констр-кцкя и нумерация выводов  Рис. V.21. Микросхема К.224УН171 й-~ схема усилителя; 6- конструкция и нумерация выводоз.
