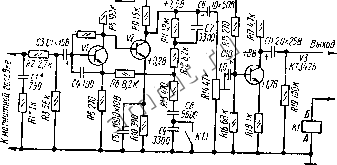

Читальный зал --> Дроссели высокой частоты гармоник не более 0,15%, относительный уровень помех не хуже -56 дБ, номинальное выходное напряжение 0,5 В, входное сопротивление около 47 кОм, Элементы основной коррекции АЧХ включены в цепь частотно-зависимой ООС, охватывающей первые два каскада усилителя. Коррекция АЧХ в области высших частот осуществляется при помощи колебательного контура, образованного магнитной головкой, конденсатором С1 и резистором Rl. Контур настраивают на частоту 24,<.25 кГц. Подбором сопротивления резистора RI и частоты настройки контура получают необходимую форму АЧХ в области высших частот. Для переключения корректирующих цепей можно применить электромагнигное реле типа РЭС-47 (паспорт РФ4.500,408П2 илн 2оо,отв  Рис. VI.43. Схема усилителя воспроизведения люСнтельского магнитофона. РФ4.500.417П2) либо другого типа с аналогичными параметрами. Вместо транзисторов серии КТ342 в первых двух каскадах усилителя можно использовать транзисторы серий КТ373 нли КТ3102 со статическим коэффициентом передачи тока h не менее 400, в третьем - любые маломощные высоко- или среднечастотиьге кремниевые транзисторы с ftai не менее 30 (например, серий KT3I2, КТ315 и др.). Напряжения на электродах транзисторов могут отличаться от указанных на схеме в пределах ±30%. На рис.VI.44 приведена схема корректирующего УВ, в первом каскаде которого использована микросхема. Коррекция АЧХ в области средних частог определяется параметрами цепи R3C3, а в области высших частот - и параметрами контура LIC5. Коэффициент усиления напряжения иа частоте 400 Гц около 23, входное сопротивление около 7 кОм. Чтобы получить требуемое отношение сигнал/шум У В, перед корректирующим каскадом необходимо включить дополнительный каскад на малошумящих транзисторах. Коэффициент усиления напряжения дополнительного каскада должен быть в пределах 30...50. Катушку можно изготовить на базе катушки ПЧ от приемника Сокол , намотав 3 X ПО витков провода ПЭВ-1 0,1. Усилй1ели записи предназначены для усиления напряжения, поступающего на вход от различных источников сигнала (микро- фона, звукоснимателя, телевизора и др.), и создания предыскажений (искажений АЧХ, вводимых с определенной целью). Усилитель записи должен иметь достаточно малый уровень собственных шумов и вносить как можно меньшие нелинейные искажения, Выходной .каскад УЗ должен допускать перегрузку, что необходимо для не- a5ftxt5B Вход  свзорт 430,22 рнс. VI.44. Схема корректаруюп1его усилителя воспроизведеикя. искаженного усиления пиков сигнала, нерегистрируемых индикатором уровня записи. Для исключения влияния нагрузки УЗ (индуктивное сопротивление записывающей головки) на АЧХ канала записи выходной каскад УЗ должен иметь большое выходное со-пригивление (значительно больше полного сопротивления головки  60 10  Рнс. VI.45. АЧХ усилителей записи для разных скоростей лекты! 19,OJ, 2- 0,53. 3- 4,73 См/с. на наивысшей рабочей частоте), т. е. работать в режиме генератора тока. Записывающая головка подключается к выходу УЗ так, чтобы к ней можно было подвести ток высокочастотного подмагничивания. АЧХ УЗ представляет собой зависимость тока в записывающей головке от частоты при постоянном напряжении сигнала на входе. Она должна иметь подъемы на низших и высших частотах (рис, VI.4.5). Подъем на высших частотах необходим не только для

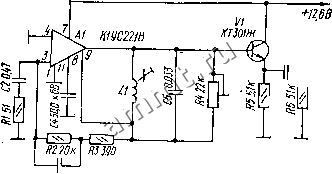

0.5fg Fg Рис. VI.46. Поля допусков для не-раакомерпости АЧХ мэгиитофоиов. компенсации потерь в записывающей головке и магиитоносителе (на магнитной ленте), но и для предыскажений, подъем на низших частотах - только для предыскажений. Введение частотных предыскажений при записи позволяет уменьшить усиление тракта воспроизведения на низших н высших частотах и, следовательно, уровень собственных шумов этого тракта. Некоторое повышение уровня шумов УЗ, обусловленное предыскажениями, не ухудшает шумовые свойства сквозного тракта запись - воспроизведение, поскольку одновременно повышается уровень сигнала на низших и высших частотах. Частотные предыскажения при записи не должны быть слищ. ком большими во избежание перенагничивания ленты на краях ра-бочего диапазона частот, приводящего к резкому увеличению нелинейных искажений. В связи с этим введено рациональное распреде- ление коррекции между УВ и УЗ. дВ \ II Частотные предыскажения при за- писи должны быть такими, чтобы АЧХ сквозного тракта запись ~ воспроизведение в магнитофоне со стандартным трактом воспроизведения имела в диапазоне рабочих частот неравкомерность в пределах допускаемых стандартом отклонений. Границы полей допусков для неравномерности АЧХ тракта воспроизведения по измерительной ленте и АЧХ тракта запись - воспроизведение Eia линейном выходе магнитофона показаны на рис, VI.46. АЧХ УЗ, при которой получается необходимая АЧХ тракта запись-воспроизведение, зависит от типа применяемой магнитной ленты и параметров записывающей головки. Показанная на рис. VI .45 АЧХ УЗ относится к случаю использования магнитных лент типов А4307-6В, А4309-6В, А4407-6Б, А4409-6В и магнитных головок магнитофонов Ростов- J О J-стерео , йРостов- ] 02-стерео , Илеть-101-стерео8 и т. п. При выборе магнитных головок для тракта записи необходимо учитывать, что для высококачественной записи более пригодны записывающие головки, чем универсальные. Записывающие головки отличаются ббльшим рабочим зазором, что способствует нромагви-чиванию на большую глубину рабочего слоя ленты и ослаблению размагничивающего действия полей рассеяния высокочастотного подмагничивания на высших рабочих частотах. В результате остаточная намагниченность ленты на частотах 12.1.20 кГц с записывающей головкой на 2...3 дБ больше, чем с универсальной. Кроме того, записывающая головка имеет задний зазор, что снижает нелинейные искажения сигнала. Для использования в транзисторных магнитофонах более всего подходят записывающие головки с индуктивностью 20... 120 мГ( Прн больших значениях ивдуктнвностй головки усложняется схема выходного каскада. Чтобы получить достаточно большое выходное сопротивление УЗ, записывающую головку подключают к выходу через резистор, сопротивление которого должно быть значительно больше полного сопротивления головки на наивысшей рабочей частоте. Схемы включения записывающей головки приведены на pnci VI.47. Резистор
