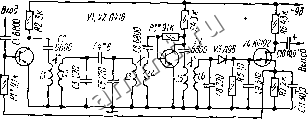

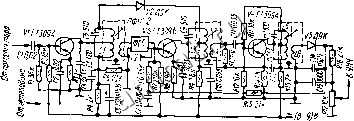

Читальный зал --> Дроссели высокой частоты тора й гетеродина выполнены по результатам расчета, сопряжение контуров регулируется в тех точках поддиапазона. Регулировка сопряжения контуров приемника в процессе ремонта выполняется последующей методике. На вход приемника для внешней антенны от ГСС через эквивалент антенны (см. § 15 этой главы) подают модулированный сигнал напряжением порядка 1 мВ и частотой, соответствующей точному сопряжению в начале диапазона (ближе к минимальной частоте). Если на шкале приемника нет отметки частоты точного сопряжения, то ее выбирают на 10,..U% выше минимальной частоты диапазона. Затем вращением подстроечных сердечников катушек гетеродина и преселектора добиваются максимального напряжения на выходе приемника. После этого на вход приемника подают напряжение с частотой, соответствующей точному сопряжению в конце диапазона (на 5...10% меньше максимальной частоты). При помощи подстроеч-ньгх конденсаторов добиваются максимального напряжения на выходе приемника. Далее повторяют настройку в начале диапазона, а потом в конце и т. д. Таким образом, используя метод последовательных приближений, можно достичь удовлетворительного сопряжения настроек во всех точках диапазона. Для облегчения настройки следует отключить систему АРУ. Порядок настройки различных диапазонов имеет значение только, когда катушки контуров одного диапазона являются частью катушек другого. Прн настройке контуров диапазонов KB легко допустить ошибку и настроить контуры на частоту зеркального канала. Для проверки правильности настройки изменяют частоту ГСС в одну сторону, а потом в другую от частоты настройки приемника (повысив одновременно выходное напряжение ГСС) и находят вторую настройку, отстоящую от первой на величину, равную удвоенной ПЧ приемника. Если чувствительность приемника ниже при более высокой ч,эсготе ГСС, контуры настроены правильно. В противном случае необходимо повторить настройку, подавая сигнал с частотой, соответствующей основному каналу приема. При настройке контуров гетеродина и преселектора экспериментальных образцов приемников необходимо проверять точность сопряжения в трех точках диапазона, которые определяются в процессе расчета элементов контуров. Настройку контура гетеродина на минимальной частоте точного сопряжения выполняют подбором емкостн последовательно включенного конденсатора С5 (см. рис. VII.26, а), на средней частоте - подстроечным сердечником катушки, на максимальной - подстроечным конденсатором. Прн HacTpofiKe используют метод последовательных приближений, несколько раз проверяя и подстраивая контуры гетеродина и преселектора поочередно на трех частотах точного сопряжения начиная со средней. § 9. Усилители промежуточной частоты Усилитель промежуточной частоты усиливает сигналы, поступающие от ПрЧ, до уровня, необходимого для нормальной работы демодулятора, и одновременно осуществляет частотную селекцию спектра сигнала, на который пастроен приемник. Неравномерность АЧХ УПЧ ъ полосе частот принимаемого сигнала не должна превышать определенного значения (обычно 3...бдВ). Частотой настройки УПЧ считают среднюю частоту полосы пропускания. Форма ЛЧХ УПЧ должна сохраняться в допустимых пределах прн изменении напряжения питания (в установленных пределах), со временем, при замене экземпляров транзисторов или ИС, а также внешних воздействиях (изменение температуры, влажности окружающей среды и др.). Основные принципы построения УПЧ, Тракт ПЧ может быть выполнен с распределенными усилением и селективностью или ссосредоточенной селективностью. В первом случае каждый каскад ycimeitnn содержит селективные элементы (одиночные контуры или ДПФ), во втором - применяется ФСС ка входе УПЧ, а каскады усиления выполняются апериодическими пли слабоселективными, с полосой пропускания в несколько раз превышающей полосу пропускания ФСС. При распределенной селективности каждый каскад усиления в среднем имеет невысокую селективность, вследствие чего при воздействии мешающих сигналов возможно появление перекрестных искажений одновременно в нескольких каскадах усиления. Кроме того, изменение селективности неизбежно влечет соответствующее изменение усиления. В тракте с сосредоточенной селективностью можно достичь более высокой стабильности АЧХ и ФЧХ прн изменении проводимости транзнсторов и напряжения питания. Поэтому УПЧ с ФСС целесообразно применять в высококачественных связных приемниках, к которым предъявляются повышенные требования в отношении селективности по соседнему каналу. Ступенчатая регулировка полосы пропускания осуществляется переключением ФСС с разными полосшя пропусканил. Если требуется плавная регулировха полосы пропускания, применение ФСС затруднено. Тракт УПЧ с сосредоточенной селективностью отличается и более высокой устойчивостью к самовозбуждению, поскольку апериодические и слабоселективные каскады усиления вносят меньшие фазовые сдвиги. В УПЧ г ФСС используются главным образом каскады усиления с одиноч Рис. vn.26 Схема УПЧ для простого приемяика. Схемы УПЧ а транзисторах. Схема УПЧ для простого приемника приведена на рис. VH, 23, Коэффициент усиления УПч около 3000 прн слабых сигналах на входе (порядка 100 мкВ), селективность прн расстройке на ±10 кГц не менее 20 дБ. Повышенный коэффициент усиления достигается за счет уменьшения нагрузки конгура i6C8 входным сопротивлением детектора, которое равно примерно 0,5 МОм Каскад на транзисторе V4 является усилителем постоянного тока в системе АРУ и одновременно усилителем нере-иенного напряжения звуковых частот.  Рис Vl[ 29 Схема УПЧ с пьезоке[1амическим ФСС. Катушки индуктивности фильтров промежуточной частоты можно выполнить на броневых сердечниках СБ-12а из карбоннль-ною железа. В этом случае катушкн L2, L3, L6 должны содержать по 150, а катушки L1, L4, L5 - по 15 витков провода ПЭВ-1 0,14. Добротность контура L6C8 должна быть не менее 60. Коллекторные токи транзисторов VI и V2 устанавливают равными 1., 1,5 мА подбором резисторов Rl н R3 пр отсутствии сигнала иа входе усилителя. Необходимую полосу пропускания получают путем подбора емкости конденсатора С4. На рнс. VII.29 приведена схема УПЧ с пьезокераническим ФСС. Транзистор VJ используется в смесителе, транзисторы V3 4С4 ,
