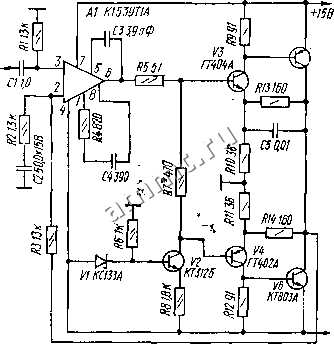

Читальный зал --> Дроссели высокой частоты гармоник н? более 2% (на частоте ШОО Гц). Прн сопротивлении нагрузки в Ом максимальная выходная мощность составляет 12Вт. Для температурной стабилизации тока покоя транзисторов выходного каскада использован стабилитрон VL Его необходимо установить на теплоотводе транзисторов выходного каскада, обеспечив Хороший тепловой контакт. Бестрансформаториые выходные каскады можно собрать на микросхемах. Основные параметры таких каскадов определяются Выход Рис. VI 18 Схема бестрансформчторного оконечного усилителя с нспольч зов,1внем микросхемы. параметрами микросхем (см. гл. V). Подключение внешних цепей к микросхемам, предназначенным для выходных каскадов, показано на рис. VI.19. Максимальная выходная мощность каскада, собранного по схеме, данной на рис. VMO, а, составляет 1,4 Вт (для микросхемы модификации А) и I Вт (для микросхемы модификации Б) при коэффициенте гармоник не более 10%. Глубину ООС по переменному току в этом каскаде можно регулировать, изменяя сопротивление резистора RL Выходная мощность каскада, собранного по схеме, приведенной на рис. VI,19, б, не менее 4,5 Вт при коэффициенте гармоник \0%. Работоспособность каскада сохраняется-при изменении напряжения питания от 15 до б В (выходная мощность при этом изменяется). При напряжении питания 9 В выходная мощность не менее 1,6 Вт пря коэффициенте гармоник 10%. Чувст- вительность каскада можно изменить, выбрав другое сопротивление резистора R2. При увеличении этого сопротивления уменьшаются чувствительность каскада и коэффициент гармоник. При сопротивлении R2, указан]шм на схеме, чувствительность каскада составляет не более 60 мВ. Сопротивление нагрузки усилителя С7\Щ058 рис, VI.19. Схемы выходных каскадов К5УС744 (е). К174УН7 (б) н К174УН5 (е). на микросхемах типов кожио включить вместо резистора R3. В этом случае емкость конденсатора С4 необходимо увеличить до 1000 мкФ. Неравномерность ЛНХ в области низших частот можно уменьшить, увеличивая емкости конденсаторов С2 и С8, а в области высших частот - Рис. Vi.20. Схема выходного каскада па двух микросхемах типа К174УН7, уменьшая емкости конденсаторов СЗ, С5 и Сб. Однако в последнем случае при чрезмерном уменьшении емкости конденсаторов усилитель может самовозбудиться. Соотношение емкостей конденсаторов СЗ, С5 и С6 должно оставаться неизменным. iJ Выходной каскад можно собрать на двух микросхема (рис. VI.20). Микросхема AI включена по типовой схеме. Сигнал с ее выхода (вывод 12) через цепь R5C10 подается на вывод 6 микросхемы А2. При этом выкодные сигналы обеих микросхем получаются противофазными, что необходимо для их сложения на нагрузке, включенной между выходами. Выходная мощность такого каскада составляет 5...6 Вт при нагрузке 8 Ом и коэффициента гармоник 1,5%. Конденсаторы С6 и С8 мож е[о исключить, если Постоянное напряжение между выходами микросхем окажется менее 50 мВ. Расчет бестрансформаторных выходных, каскадов. Если тип Транзистора не задан, то вначале определяют максимальную амплитуду напряжения на нагрузке Где Е - напряжение источника питания; f/jrnin- напряжение на коллекторе, соответствующее началу прямолинейного участка статических характеристик коллекторного.тока и зависящее от максимального тока коллектора и типа травзистора (обычно для транзисторов средней и большой мощности f/jjjjn - 0,5...1,5 В). Максимальная мощность в нагрузке определяется по формуле Р =f/ /91? н шах тк н Где - сопротивление нагрузки; максимальный ток коллектора - по формуле максимальное значение среднего тока (потребляемого от источника пн.гания) - по формуле коэффициент полезного действия каскада -по формуле ti = o,78(i-2f;K,n/£); максимальная мощность, рассеиваемая на транзисторе,-по формул© Если напряжение источника питания не задано, то его можно рассчитать след)7ощим образом: £=2(]/2p /+(/jj ). По значениям Р, 1, Iи иЕ выбираются типы тран-энсторов. Пример. Напряжение питания i2b, сопротивление нагрузки 6,5 Ом. (/ =0,5. 12 - 1 = 5 В; Р = 5V2 6,5 2 Вт; 1 = *= /2 . 2/6,5 = 0,78 А; /.р = 0,78/л а;0,25 А; ti=0,78(I -2х X 1/12) = 0,б5; Р = 2(1 -0,65)/2 . 0,65=;0,54 Вт. Подходят тран- висторы типов п201э, п202, п213 и др. Если заданы типы транзисторов, напряжение источника питания не должно превыщать максимально допустимого напряжения коллектор-эмиттер f/igmax- Динамическую характеристику каскада строят
