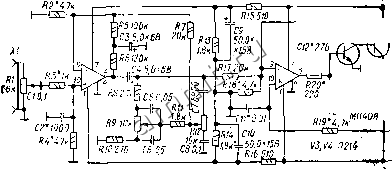

Читальный зал --> Дроссели высокой частоты Входной сигнал усиливается операционным усилителем типа КИ0УТ1Б. Переменный резистор Ю7 (группа В) служит для регулировки усиления. Подключенные к нему цепи тонкомпенсацпн R12C8C9R13 и R14C10CIIR!5 обеспечивают необходимое изменение вида АЧХ усилительного тракта при регулировке громкости резистором RI7, ГТереключателем 5/ можно выключить тонкомпен-сацию. что целесообрвзно, например, при прослушивании через телефоны, работе от микрофона нли использовании предварительного усилителя в тракте звукозаписи. В качестве регуляторов тембра применены пер еменные резисторы группы Б. Для питания усилителя необходим двухполярный источник напряжения ± 12,6 В ± ± 10% с малыми пульсациями. Правильно смонтированный усилитель в наладке не нуждается. Если возникает самовозбуждение R21 ЮОк  Рис, Х,27. Схема трехкаскадного усилителя с ЭЛЮС иа ИС, на ВЫСОКИХ частотах, его устраняют подбором конденсаторов С/ н С2*. Усилитель ЭМОС на интегральных микросхемах 131], Описанные выше (гл. VI, § 14) достоинства ЭМОС радиолюбители редко используют В своих конструкциях вследствие сложности настройки мостовой схемы, необходимой для выделения сигнала противоЭДС звуковой катушки. Испдльзованне в усилителях интегральных мик-. росхем позволяет упростить реализацию ЭМОС. Принципиальная электрическая схема усилителя с ЭМОС приведена на рис. Х.27. Усилитель может быть использован для усиления линейного выходного сигнала магЕштофона п звукоснимателя ЭПУ* Чувствительность его около 0,1В. Номинальная выходная мощность 4 Вт на нагрузке 4...8 Ом при коэффициенте гармоник 1%. Регулировка тембра раздельная по высшим и низшим частотам, диапазон регулировки ±12 дБ на частотах ЮОГц и 10 кГп, диапазон рабочих частот 40 Г(?.,.16 кГц при неравномерности частотной характеристики ± 1,5 дБ. Напряжение п)1тания 24,..28 В. Каскады предварительного усиления выпoнeны на интегральных микросхемах типа К140УТ1Б. Регуляторы тембра низших (/?9) и высших {R12) частот включены в цепь ООС. Напряжение частотно-зависимой обратной связи с темброблока подается на вход усилителя через делитель R7R2* Делитель R5R6R2* обеспечивает ООС по постоянному току. Для реализации ЭМОС неинвертирую-шин вход микросхемы А2 подключен не к общему проводу, как СН 2000,0458 + f2B u 5к -ггв R2A 0.5 = -cis>o,i C15 2000fi!5B R27 5k обычно, a к токовому резистору 124 в цепи звуковой катушки головки. Диф(})еренциальный вход микросхемы позволяет таким образом получить эквивалентную мостовую схему (см. рис, VI.63, необходимую Д.ТЯ выделения сигнала противоЭДС звуковой Karyju-ки и создания ЭМОС. Резисторы Л 4* и Rib* подбирают по нулевому напряжению на выходе интегральных микросхем. Для нормальной работы разделительного электролитического конденсатора С4 напряжение иа выходе микросхемы Л/ несходимо сместить относительно общей точки на -(1...2) В. Питание на первый каскад подается через развязывающие фильтры R15C9 и RI6C10. Резистор R3* и конденсатор €2* устраняют самовозбуждение микросхемы Л/. Коэффициент усиления предварительного усилителя на частоте ЮОО Гц около 20. Оконечный усилитель построен по обычной схеме и охвачен цепью ООС. Глубина ООС определяется отношением сопротивлений резисторов 72/и/?/7. Сигнал обратной связи по току снимается с подстроечного резистора R25 и через резистор 7?/9*подается на неинвертирующий вход микросхемы А2. Конденсатор СП ограничивает действие ЭМОС до частот 300...500 Гц. Конденсатор С/2* создает частотно-зависимую ООС, необ)одимую для предупреждения самовозбуждения оконечного усилителя, Резисторы R20, R22 и цепочка R23*C13* обеспечивают устойчивость усилителя при работе на любую нагрузку. Коэффициент усиления оконечного усилителя около 5. Усилитель смонтирован на печатной плате из фольгированного стеклотекстолита размерами 60 X 145 мм. В нем использованы постоянные резисторы типа МЛТ-0,125, переменные резисторы регулятора тембра с логарифмической зависимостью изме-нзния сопротивления (группа Б). Подстроечный резистор R25 - типа СП-2, резистор 72 ~-проволочный, в нем 25 витков ПЭВ-1 0,14, намотанных на резистор типа МЛТ-0,25. Электролитические конденсаторы - типа К50-6, другие постоянные - типа МБМ. Оконечные транзисторы усилителя укреплены иа радиаторах с площадью охлаждающей поверхности 80...100 см. Настраивают усилитель в следующем порядке. Отключают цепь ЭМОС, установив движок резистора R25 в крайнее правое (по схеме) положение. Постепенно повышая напряжение питания усилителя, убеждаются в наличии половинного напряжения fta Коллекторе транзистора V3. Затем, подключив к усилителю оспил-лограф и генератор НЧ, проверяют сигнал на выходе. В случае нозникиовения генерации, цроявляющейся в виде искаженной или разорванной синусоиды, подбирают элементы С2*, RB , CJ2*, R20*, R23*, CI3*. Чрезмерное увеличение емкости конденсатора С12* заметно ухудшает АЧХ в области высших звуковых частот. При возбуждении усилителя на низких частотах увеличивают емкости конденсаторов С9 и С!0. Далее рекомендуется проверить значение н форму напряжения сигнала в нагрузке (оно должно бьгь не менее 5,5 В при входном напряжении 0,1 В) и пристуиртть к настройке цепочки ЭМОС. Для 9того, изменяя уровень )геда и пере- мешая движок резистора R25, доводят усилитель до порога самовозбуждения, после чего движок резистора R25 перемещают в обратную сторону так, чтобы усилитель не возбуждался. Это положе-  тзбй НЗ 200  Рис. Х.28. Усилитель воспроизведения магнитной записи; а - приицнлиальиая схема; б - АЧХ. ние и соответствует настроенной цепи ЭМОС. Объективный критерий оценки действий- ЭМОС - улучшение переходной характеристики головки громкоговорителя 4] - также применяют при настройке усилителя. Однако в любительских условиях установку iлубины
