трансформаторные каскады применяются, если сопротивление 1гагрузки усилителя значительно отличается от наибглеевыгодного сопротивления нагрузки выходного каскада. В этом случае достигается максимальный КПД каскада при допустимых нелинейных искажениях. Использование согласующего трансформато[1а на входе выходного каскада позволяет получить максимальный коэфф:;-циеит усиления mouuiocth предоконечным каскадом и минимальный уровень искажений при заданной мощности в нагрузке усилителя. Применение согласующих трансформаторов в малогабаритных ycTpoiicTBax приводит к снижению КПД усилителя, поскольку мало габаритные недорогие трансформаторы имеют сравнительно малый

ОднотакГиые выходные каскады, работающие в режиме luiacca А, используются, когда не предъявляются требования повышенного КПД в усилителях с малой выходной мощностью. В однотактных вы-, ходных каскадах КПД достигает 47,..48% .

Схема одиотактпого выходного каскада на биполярном транзисторе приведена па рис. VI.7. Включение транзистора с ОБ и ОК не применяется, так как приводит к снижению усиления мощности. Транзистор для однотактного выходного каскада выбирают так, чтобы выполнялись условия

где Яах-максимально допустимая рассеиваемая мощность транзистора;

-полезная мощность на нагрузке; -ц-КПД трансформатора (для малогабаритных трансформаторов т) .р = 0,4. ..0,7); max ~~ максимально допустимое кагфяжсние коллектор-эмиттер; £ - напряжение источника питания. При невыполнимости второго условия целесообразно выбрать меньшее напряжение источника питания.

Необходнмпе сопротивление з цепи коллектора для переменного тока определяется по формуле

где F. - напряжение на коллекторе, при котором начинается прямолинейны участок статических характеристик коллекторного тока. Для a.o?oцныx транзнсторов при включении с ОЭ это напряжение составляет обычно 0,5...! В. Сопротмвление первичной обмотки трансформатора определяется по формуле

Г1 =(0,25...0,3)

Для выбора рабочей точки на семействе характеристик коллекторного тока (рис. VI.8) проводят нагрузочную прямую для постоянного тока, Тангенс угла наклона этой прямой (с учетом масштаба по осям координат) вычисляют по формуле


Рис. VI.7. Схема однотактного вы ходку го каскада.



где - сопротивление в цепи эмиттера, выбираемое иэ условия сгабялизации режима (см, §3). На нагрузочной прямой выбирают рабочую точку и проводят динамическую характеристику так, чтобы

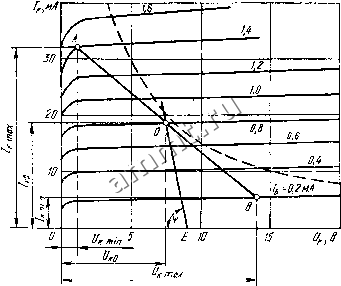

Рис. vr.B Построение динамической хнрактеристнкиоднотактрюго каск.ща.

точка А находилась вблизи загибов статических характеристик, я изменения тока базы /g, соответствующие участкам OA и ОВ,

были равны. Рабочая точка должна находиться ниже кривой максимально допустимой рассеиваемой мощности транзистора (штриховая кривая на рис. VT,?).

ко 0.5

и 1 /

i5B / i

1 f ---г

0 0,1 0,2 0,3 UsgO,ii Us3,8

Если она не нанесена, следует проверить выполнение условия КОКО < / max- де /q-tOk коллектора в рабочей точке, А; t/q-напряжение на коллекторе в рабочей точке. В; Ру - мощность, Вт. Прн невыполнимости указанного условия надо выбрать

Pfic, VI.9. Входные характеристики другую рабочую T04KV. ДлЯ ВЫб-

бвПОЛЯрНОГО транзистора, у ytyirj luty. j-i.xn оыи

рзнной рабочей точки определяют ток бчзы /go и по входной характеристике, снятой Д-тя f = t/jQO, вычисляют напряжение смещения Uq (рнс. VI,9),

Мощность, отдаваемая каскадом на нагрузку, определяется по

формуле

Р, = 0.125 (U ~ J (/ -1



Сппротивление нагрузки в цепи коллектора определяют по наклону динамической характеристики:

Необходимый коэффициент трансформации определяется по формуле

R - сопротивление нагрузки усилителя. Сопротивления резисторов Rqi, 1аходят иэ условия стабилизации режима (см. § G).

Для определения мощности предоконечного каскада из рнс. VI .8 находят амплитуду тока базы / g, а по входной характеристике - амплитуду напряжения на базе t/g. Тогда требуемая мощность на входе данного каскада (мощность предоконечного каскада) определится по формуле

а входное сопротивление выходного каскада - по формуле

Пример. Рассчитать выходной каскад на транзисторе, характеристики которого приведены на рис. VI.8 и Vl.9. Напряжение питания 9 В, мощность иа нагрузке пе менее 25 мВт, сопротивление йагрузки 6 Ом, КПД выходного трансформатора 0,6,

Определяем i? = (9- 1) 0,6/2,5 . 0,025 = 610 Ом: ri=(0,25... ...0,3) 610(1-0,6) =к65 Ом. Пусть R= 15 Ом; tgiji

= 0.012?А/см65ТТ5= =

Кшах=НВ; t/jn,i =I.2B; /j = 32mA; I = Ъ,Ъ мА; 0,125 (14- 1,2} (32-5,5)0,6= 27 мВт; = (14 - 1,2) X

X 10/(32 -5,5) =485 Ом; н = /б/485 0,6 = 0,14. Из рнс. VI.9 определяем ГУзрО.Зб В: UO,ll В; б = 0,6мА; х = = 0,11/0,6 = 0,19 кОм. Режим транзистора t/jp = 7,5 В; !j{ q = = 19 мА; /go = 0,8 мД.

Для повышения КПД однотактных выход£[ых каскадов применяют режим плавающей рабочей точки. Схема каскада, работающего в таком режиме, приведена на рис. VI.10, Ток коллектора выбирают равным 2...2,5 мА. Напряжение сигнала с коллектора выпрямляется диодом. Полученное напряжение подается в цепь базы, увеличивая ток коллектора. Постоянная времени цепи R2C3 выбирается так, чтобы напряжение смещения успевало изменяться в соответствии с изменениями уровня сигнала. Сопротивление резистора R2 подбирают по минимуму искажений сигнала, Нагрузкой такого каскада может быть электромагнитный капсюль ДЭМ1Л.

Двухтактные выходные каскады в основном работают в режиме класса АВ, при котором КПД превышает 50%. В этом режиме расход энергии источника питания очень мал прн отсутствии сигнала и увеличивается с повышением уровня сигнала, а уровень нелинейных искажений больше, чем при работе в режиме класса А.
