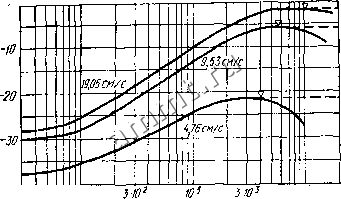

Читальный зал --> Дроссели высокой частоты Подъем АЧХ головок в области низших частот обусловлен тем, что для улучшения отношения сигнал/шум запись на этих частотах выполнена с большим, чем на средних частотах, уровнем. При воспроизведении подъем компенсируют завалом низших час-тог. В результате уровень шумов на этих частотах снижается на 6 . 12 дБ.  30 60 10 fOf/H Ркс Vl,40. Причернше АЧХ соярвмешшх вдспроизводя;;нх и уннвер. сальных (в режиме воспроизведения) магнитных головок. Чтобы получить горизонтальную АЧХ тракта воспроизведения, АЧХ УВ должна быть обратной относительно АЧХ головки (см. рисЛЧ 40), т. е. в o6viacTH средних частот АЧХ должна иметь спад в сторону высших частот с крутизной б дБ/окт. В области высших частот начиная с некоторой частоты (иа рис.VI.40 она отмечена треугольником) АЧХ должка быть горизонтальной. На час- Ср тотах ишке 100...150 Гц АЧХ УВ эакже должна быть близка к горизонтальной. Необходимая коррекция АЧХ УВ в области средних частот достигается при по.мощи последовательной цепи из резистора и конденсатора, включаемой параллельно нагрузке корректирующего каскада или в цепь ООС. Необходимая постоянная времени Ti ЦС тав;ой цепи зависит от параметров магнитной головки и магнитной ленты. При использовании унифицированных головок и магнитных лент типов А4407-6 Б и А4409-СБ при скорости ленты 19,05 см/с постоянная времени должна быть равна 50 мкс, прн скорости 9,53 см/с - 90 мкс и при скорости 4.7ff см/с - 120 мкс. На рис.VI.41 приведена схема включения корректирующих цепей между каскадами УВ. Ориентировочный расчет элементов коррекции ыожно выполнить по приведенным ниже формулам.. Рис. VJ.il. Схема включения корректирующих цепей между каскадами У В. Емкость конденсатора коррекции определяется ло формуле где С(ор-емкость, мкФ; f -каинизшэя рабочая частота, Гц; ных-выходное сопротивление предшествующего каскада, кОм, равное приблизительЕю сопротивлению резистора R=5...lO кОм} сопротивление резистора коррекции - по формуле где Tl-постоянная времени коррекции, мкс; Cjop -емкость, мкФ, а емкость разделительного конденсатора - по формуле где Ср - емкость, мкФ; R, - входное сопротивление последующего каскада, кОм. Последующий каскад должен иметь достаточно большое входное сопротивление (более 5 кОм). Колебательный коитур в схеме, данной на рис. VI.41, предназначен для коррекции ,ЛЧХ в области высших частот. Он должен быть настроен на наивысшую рабочую частоту. Длч регулировки с-епени коррекции АЧХ параллельно контуру подключают резистор с необходимым сопротивлением. Частота, с которой начинается горизонтальный участок АЧХ в области высших частот, определяется по формуле f = 10/2ti, Колебательный контур высокочастотной коррекции можно включить на входе УВ, использовав магнитную головку в качестве катушкн контура. Для коррекции АЧХ УВ в области низших частот применяется параллельная цепь нз резистора и конденсатора, включаемая в цепь ООС, Постоянная времени такой цепи Tg в УВ, работающих с унифицированными магнитными головками, должна быть равна 3180 мкс при скоростях ленты 19,05 и 9,53 см/с и 1590 мкс при скорости 4,76 см/с. Можно использовать также ?С-цепь междукаскадной связи. В этом случае емкость конденсатора Ср = Тз/i?, где Ср - емкость, мкФ; - постоянная времени, мкс; - входное сопротивление каскада, Ом. Необходимо учктывать, что икдуктивность головки оказывает влияние на АЧХ УВ. Это влияние пренебрежимо мало, если входное сбиротивление УВ значительно больше полного сопротивления головки на наивысшей рабочей частоте. В противном случае необходима дополнительная коррекция АЧХ в области высших частот. На рис. VI.42 приведена схема УВ магнитофона Royal de Luxe* фирмы cUhera. Усилители выполнены иа малошумящих транзисторах. Транзистор первого каскада работает в режиме микротоков. Основная коррекция АЧХ осуществляется в цепнглубокой частотно-зависимой ООС, охватывающей два первых каскада. Цепь, состоящая из конденсатора С8 и одного из резисторов R8... RW (в зависимости от скорости ленты), определяет форму АЧХ в области средних частот, цепь R7C8 - в области низших частот. Для упрощения коммутации элементы цепн R7C8 остаются неизменными при изменении скорости ленты. Коррекция в области высших частот осуществляется параллельным колебательным контуром, состоящим нз воспроизводящей головки (индуктивность около 130 мГ) и конденсаторов СУ, С2, С5 (в зависимости от скорости ленты). Частота настройки этого контура примерно 22 кГц прн скорости ленты 19.05 см/с, примерно 16 кГц при скорости 9,53 см/с и примерно 9 кГц при скорости 4,76 см/с. Степень коррекции в области высших частот можно изменять подбором сопротивления шунтирующего резистора (на схеме не показан) или смещением резонансной частоты контура. Коэффициент усиления напряжения корректирующего усилителя (рис. VI.42, а) на частоте 1 кГц при скорости ленты 19,05 смс около 35 (с учетом коэффициента передачи делителя RilR12, который,.предназначен для выравниоання усиления стереоканалов). Усилитель на транзисторах V3, V4 (рнс. VI.42,б) имеет плоскую АЧХ в диапазоне рабочих частот и предназначен для дополнительного усиления сигнала до уровня, необходимого для подачи на линейный выход (250 мВ) и вход оконечного усилителя. В качестве VI, V2 к V3 можно использовать отечественные транзпс- PBtUBOSOB VI, П

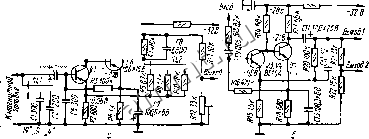

 Piic. VI.42. Схема усилителя воспроизседеиия магнитофона Ройал дс Люкс (Royal de Luxe): а- корректирующего; 6- дополнительного. торы типов КТ361Б, КТ361Г, КТ361Е, отобранные по обратному току коллектора (не более 0,1 мкА) и статическому коэффициенту передачи тока /igij (не менее 250), Транзистор V4 должен иметь допустимое напряжение коллектор - эмиттер не менее 30 В. .Можно использовать транзистор типа КТ361Г или КТ361Е. УВ, собранный по схеме, приведенной на рис.VI.42, можно использовать в магнитофоне с магнитной головкой, имеющей индуктивность 60...70 мГ, однако уровень шумов будет примерно иа 2 дБ больше. Снижение отдачи головки в этом случае компенсируется изменением коэффициента передачи делителя RHR.12 или повышением усиления в дополнительном усилителе (за счет увеличения сопротивления резистора R20). Достоинство усилителя - пониженная чувствительность к наводкам от генератора тока стирания п подмагничивания благодаря шунтированию входа конденсаторами С1, С2, СБ, недостаток - необходимость использования переключателя па два направления, сопряженного с переключателем скорости ленты. Этот недостаток устраняется применением электромагпигных реле. Схема УВ, предназначенного д!?ея работы с магнитными головками от промышленных магнитофонов Юпнтер-202 стерео и Рос-тов-101-стерео , приведена на рис. VI 43 [61. Основные характеристики УВ: диапазон рабочих nacTQT 30...18000 Гц при скорости 19,05 см/с, 30... 15000 Гц прн скорости 9,53 см/Cf коэффициент
