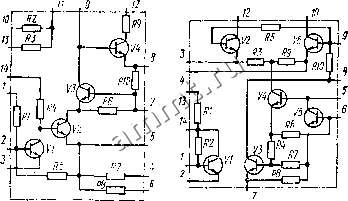

Рис. V, 22. Схемы усилителе!? серии К226:

(3=К2УС261, К2УС265; 6-К2УС262; в-К2УС263; й-К2УС2о4.

Контроль

О DO

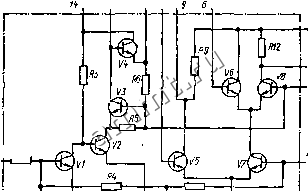

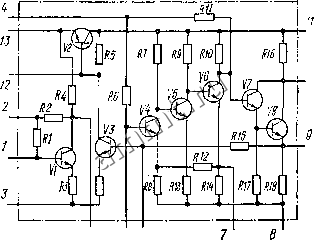

fBC. V.23. Схемы усилителей К.237УЩ (а)* К.237УН2 (б).

Микросхема K237Xi(2 (рис, V. 26) предназначена для усиления и детектирования сигналон промежуточной частоты н усиления на -пряжения системы АРУ в радиоприемных устройствах. Усилитель промежуточной частоты состоит из регулируемого усилителя на

Рис. V.24. К237УЫ5.

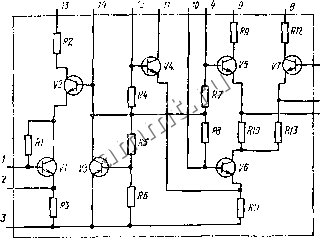

Схема усилителя

Рис, V,25. .Микросхема K237XKI,

П 5 6 Рис. V.26, Микросхема К237ХК2.

транзисторе VI и апериодического усилителя на транзистора V4...V6. Усиленный сигнал поступает на детектор AM сигналов (транзисторы V7 и V5) и после детектирования с резистора RISchh-мается на внешний предварительный усилитель низкой частоты я через резистор R15 на базу транзистора V3, входящего в усилитель

системы АРУ. Изменение напряжения на эмиттере транзистора Vi? влияет на напряжение питания транзистора VI н, следовательно, на его коэффициент усиления. На частоте 465 кГц коэффициент

Рнс, V.2T. Микросхема К237ХК5.

fJ П ТО

1 JL

г-1 Н
Т 1

Рис. V.2S. Микросхема К?37ХК6.

усиления усилителя промежуточной частоты состапляет 1200... 2500. При входном напряжении 0.,? мВ (частота модулирующего сигнала 400 Гц. глубина модуляции 80%) коэффициент гармони не превышае1 3%. Если входной си1 пал изменяется от 0,05 д
