тех же варнкчпов напряжением, поступающим с выхода УПТ через делитель напряжения R7R9 и дроссели L2, 1.3

Минимальное напряжение сигнала, при котором сохраняется работоспособность детектора, 2 мВ {при девиации частоты 50 кГц). Напряжение низкой частоты на выходе около 100 мВ. Потребляемый ток 17 мА. Катушка бескаркасная, содержит 7 витков провода ПЭЛ 1,2. намотанных с тагом 2 мм на оправку диаметром 6 мм. Выводы диодов припаиваются непосредственно к проводу катушки строго через два витка от среднего отвода. Каждый т дросселей

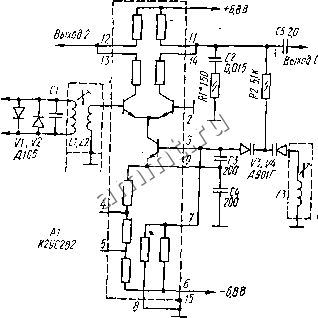

Рис. VII,43 Схема демодулятора сигналов о ЧМ на основе системы ФАПЧ с фазовым детектором на ИС

намотан на три сложенных вместе феррнтовых кольца MJOOOHM-К? X 4 X 2 и содержит \9 витков провода ПЭЛШО 0,2 (индуктивность около 50 мкГ).

При наладке демодулятора балансируют фазовый детектор, подбирая сопротивление резистора R4 (или R3) так, чтобы получить нулевое напряжение на его выходе при отсутствии сигнала. После втого настраивают гетеродин на промежуточную частоту приемника.

Схема демодулятора на основе системы ФАПЧ, в котором использована ИС, приведена на рис. vn.43. На входе демодулятора включен ограничитель амплитуды сигнала на диодах VI и V2 Гетеродин выполнен по схеме с емкостной трехточкой на нижнем (по схеме) транзисторе. Его контур L3C3C4V3V4 настраивают на ПЧ приемника с помощью нодстроечного сердечника катушки L3 Фазовый детектор и УПТ выполнены на двух верхних (по схеме) тран-



знстораЯ - Пропорционально-интегр ирующнй ФНЧ образован резистором коллекторной нагрузки ИС {680 Ом) и цепочкой R1C2. Напряжение с выхода ФНЧ поступает на варикапы, управляющие частотой гетеродина, и на выход /, откуда может подаваться на вход УНЧ (через цепочку коррекции предыскажений) или стерео-декодера (при приеме стереофонической программы). Демодули-рованный сигнал образуется также на выходе 2.

§ 11. Блоки УКВ радиовещательных приемников

Входное устройство, УСЧ и ПрЧ диапазона УКВ в радиовещательных приемниках выполняются в виде отдельного блока, который не используется при работе в других диапазонах. Это позволяет

Т а б л 1г ц а VJUO Нормы на параметры блоков УКВ радиовещательных Ермемников irtT 19714 - 79)

Параметр

Класс приемника

65,7...73,1

10.7

300...450

300...450

200...300

Диапазон рабочих частот, МГц Промежуточная частота. МГц Полоса пропускадня на уровне -3 дБ, кГц Коэффициент усиления напряжения, дБ, не менее

Селективность, дБ, не мечее по зеркальному каналу по промежуточной частоте fjp по каналу, расстроенному относительно принимаемогЬ сигнала на 0,5f,jp

Крутизна характеристики управителя системы АПЧ. МГц/В. не менее

избежать коммутации в цепях УКВ. Нормы на параметры блоков УКВ приведены в табл. VH.IO. Настройка контуров в блоках УКВ осуществляется конденсаторами переменной емкости, вариометрами

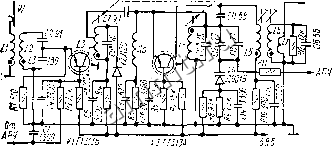

Рис. Vn.44, Схема блока УКВ на транзисторах с настроЛкой вариометрами.

С немагнитными металлическими или ферритовымн сердечниками, а также варикапами, Транзисторы вклеочэеотся чаще всего с общей базой.

Схема блока УКВ радиоприемника Рнга-ЮЗ приведена на рис. Vn.44. Входное устройство собрано по одноконтурной схеме



и не перестраивается, Полоса пропускания ВУ примерно равна диапазону УКВ радиовещательных приемников (см. § I данной главы). Транзистор V! используется в УСЧ, V2 - в гетеродинном ПрЧ. На транзистор V! подается напряжение АРУ. Для автоматической подстройки частоты гетеродина используется варикап V4, подклю-

Таблица VII,11, Основные параметры катушек блска УКВ лонемкика Рига-ЮЭ

Ойоэначе-

Индуктивность. мкГ

ДоГрот ность,

не л-енее

Число

Марка

Сердечник

Кне, рис. VII.44

витков

и диаметр провода, мм

Материал

Типоразмер

И LT

L3. L4 L5 L6 L7 Др

0.01

0.0-)

8.5 9.7

100 100

200 100 100

2,5 3.75

27 30 5.25 50

ПЭВ-1 0,13 Медный луженый, 0 0,8

То же ПЭВ-1 0.12 ПЭВ-1 0Л2 ПЭВ-1 0,12 ПЭЛ 0,1

13ВЧ1

Латунь iODHH

10DHH

0 2,бех8

0 2,Sf)xU 0 2,86 X И

* L3 с отводами от 2;, ц 4/ витков

ченны1 к контуру через конденсаторы. На варикап подается управляющее напряжение от частотного детектора. Для уменьшения перегрузок каскадов н расстройки гетеродина при сильных сигналах параллельно контуру УСЧ включен диодный ограничитель амплитуды на диоде V2, к которому приложено запирающее напря-

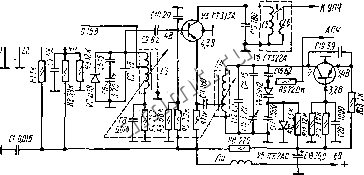

Рис, VII.45. Схема блока УКВ на транзисторах с настройкой ферроварвометрамн.

Жение, Контуры УСЧ и гетеродина перестраиваются с помощью вариометров с латунными сердечниками. Основные данные катушек блока УКВ приведены в табл. VII.11,

Схема блока УКВ радиоприемника Урал-авто приведена на рис. VII.45. Входное устройство настроено на среднюю частоту диапазона УКВ и не перестраивается, В ,УСЧ, который собран на транзисторе VI, применены автотрансформаторная связь кон-
