Читальный зал --> Обмоточные провода высокого сопротивления Полная схема предокопечного и оконечного каскядсв пер-латчнкз приведена на рнс. XI.30. Предоконечный каскад собран на лампе Л и работает в режиме класса АВ, так как при одиополосной передаче и SSB каскад работает усилителен модулированных колебаний- Оконечный усилитель мощности собран на лампе Ла и работает в режиме класса ABj при усилении однополосного сигнала и SSB и в режиме класса С при телеграфии и амплитудной модуляции. Схема модуляции - аподно-экраинал. Предоконечный каскад выполнен по схеме с заземленной сеткой для уменьшения паразитной связя входных и выходных цепей через межэлектродные емкости лампы. Напряжение возбуждения поступает от возбудителя на катод. Для получения линейной модуляционной характеристики усилителя на экранную сетку подается пониженное напряжение 75-80 в (при напряжении иа аноде 450 з) с потенциометра R. Усилитель собран по схеме параллельного питания. Анодный контур состоит из катушек и £3 и конденсатора переменной емкости Сб- Режим работы лампы контролируется по миллиамперметру Ml. Оконечный усилитель мощности выполнен по схеме с заземленным катодом и параллельным питанием. Напряжение смещения на управляющую сетку при работе SSB и однополосный AM снимается с делителя, состоящего из резисторов R и Ra. При анодно-экранной модуляции смещение автоматическое (резистор Если используется блок управления передатчиком, то цепь смещения манипулируется контактами реле Я(3уп, которые подключают при разговоре и отключают во время паузы резистор Rs При включен1юм резисторе на сетку оконечного усилителя мощности подается смещение, обеспечивающее режим класса ABj, Во время паузы на сетку усилителя подается большое отрицательное напряжение, запирающее лампу. Это необходимо для того, чтобы лампа не шумела в паузе и позволяла вести прием при включенных анодном и экран]юм напряжениях Для подавления самовозбуждения в цепь анода и экранной сетки включены антипаразитные резисторы Яа и Яхэ- В анодную цепь оконечного усилителя мощности включен П-образный контур, обеспечивающий хорошую фильтрацию гармоник и возкшж-ность работы на низкоомные и высокоомные нагрузки. Для согласования контура с высокоомнон нагрузкой используется конденсатор переменной емкости Cji- При работе на низкоомную нагрузку параллельно конденсатору Cai включается конденсату C. Дроссель Др способствует разряду конденсатора Ci? после выключения высокого напряжения, а также обеспечивает безопасность работы оператора при пробое разделительного конденсатора. Для осуществления анодно-экранной модуляции предназначен модулятор, собранный по двухтактной схеме на двух лампах Лв и Лв. Модуляционный трансформатор в анодной цепи этих ламп имеет две вторичные обмотки: Одну - для модуляции в анодной цепи, вторую - для модуляции в цепи зкранной сетки. При работе телеграфом, одногюлосной AM и SSB обмотка / модуляционного трансформатора Tpj с помощью реле закорачивается и одновременно контактами реле Р, Р, Ра снимается анодное и экранное напряжение с модулятора. Передатчик ыпорой категории 673 Контактами реле подключаеюя миллиамперметр для контролн анодного тока усилнтеля мощности нлн анодного тока модулятора. Данные катшек, используемых в схеме на рис. XL30, приведены в табл. ХГ9. Таблица XI.9 Данные катушек к схеме на рис. XI.30

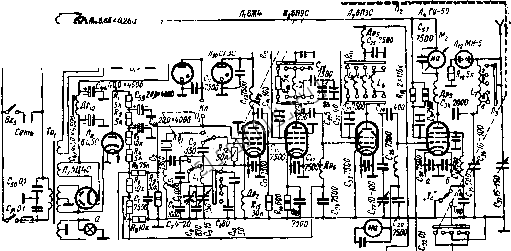

Дроссели Лрь Mpi, Дря, Дра секцноЕЕНрованы я имеют индуктивность по 2 мен. Передатчик питается от пяти выпрямителей. § 10. передатчик второй категории Передатчик предназначен для ведения симплексной телеграфной связи в диапазонах 10. 20, 40 и 80 л* и телефонной связи в диапазоне Юл. Мощность передатчика около 40 вт. Принципиальная схема приведена на рис. Х1.31 [7]. Задающий генератор собран на лампе Л\ с электрон1юй связью и может работать в плавном диапазоне либо с кварцем в пределах 3,5-3,72 Мгц. Для стабилизации частоты задающего генератора анодное н экранное напряжения стабилизированы {Ли в Лю) и в контур включен конденсатор Се с отрицательным темпер атлрным коэффициентом. Частота задающего генератора несколько изменяется в зависимости от днапазона; в 80-метровом диапазоне она составляет 3,5-3,65 Мгц, в диапазонах 20 и 40 м - 3,48-3,59 Мгц. Ю метровый диапазон разделен на два диапазона; в первом частоты остаются теми же, что и на 20-метроБом диапазоне, во втором -3,55--3,72 Мгц. Такое изменение частоты задающего генератора предназначено д.1я некоторой растяжки шкалы настройкн. Второй каскад собран на лампе Лз и работает усилителем-удвоителем. На 80-метройом диапазоне анодной нагрузкой является резистор R\ . н лампа работаетбуфером. На всех остальных днапавонах лампа работает удвоителем частоты с контуром L, Сц С, С22. который перестраивается в пределах 7-7,5 Мгц. Третий каскад, собранный иа лампе Лз, также является усилителем-умножителем частоты. Контур в анодной цепи образуют конденсаторы Сае. и одна из сменных катушекLe-Le- На 80- и 40-метровом диапазонах  вй, Лр, 25.1 . li/a L  X НН  Рис. XI.31. Схема передатчика второй категории.
