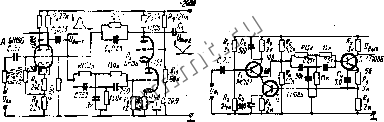

Читальный зал --> Обмоточные провода высокого сопротивления Параметры фильтра /о, Q, а также требования к стабильности элементов ТТ-моста определяются по приведейным выше общим формулам. В случае переноса источника сигнала в ножку ТТ-моста максимальное усиление Ко возрастает до 70-80, но выходное сопротивление источника сигнала должно быть снижено до 200-300 ом. б) На рис. VI.27 показан простой полосовой фильтр типа И на транзисторах. В этой схеме необходимое петле эе усиление создается транзистором 7*3, вход которого согласуется с выходом ТТ-моста с помощыв эмиттерного повторителя на транзисторе Ti- Режим схемы стабилизируется отрицательной обратной связью по постояпному току, возникаю- Гт -1-1-т.- Т>   Рис. VI,27. Схема простого полосового йС-фильтра на транзисторах. = 1 кгщ Q 15-17; К:о=2,8-f-3.2 (прн R, >R). Рис. VI.28, Схема высококачест венного полосового /?С-фильтра на транзисторах. fo = 1 кгц; Q = 10ОЧ-11О; /( =. 400 (при Д > s и R, = 0). щей благодаря исключению разделительиык конденсаторов, и поэтому не требует наладки прн смене транзисторов. В схеме могут быть использованы любые типы низкочастотных и высокочастотных маломощных транзисторов, причем данные иа рис. VI.27 соответствуют одинаковым транзисторам, имеющим параметр р --- (/121)9 = 40-50. Параметры усилителя, определяющие свойства активного фильтра, рассчитываются по приближенным формулам: 111, 111 R (AubJ где ft-параметры транзисторов во всех случаях берутся для схемы с обшдм эмиттером с учетом выбранного режима (см. § 2 гл, VllI). Если перенести источник сигнала в ножку ТТ-моста. усиление Ко возрастет до 60-70 при неизменной добротности, но выходное сопротивление источника сигнала должно быть снижено до 10-20 ом, что достигается, например, включением на входе эмиттерного повторителя. в) На рис. VI.28 изображен транзисторный полосовой фильтр типа I с высокими качественными показателями. Основой этой схемы является усилитель постоянного тока и потому нижний предел для частоты настройки ограничивается разумными с конструктивной точки зрения величинами емкостей ТТ-моста. Верхний предел по частоте в случае транзисторов, показанных на рис. VI.28, лежит в диапазоне нескольких десятков килогерц, а технические данные соответствуют = 20, = Ра = 0 -i- 60, ft 70 80. Необходимое петлевое усиление в схеме создается транзисторами Tj и 7*2- 2 величина его и, следовательно, добротность фильтра в определенных пределах регулируются перемеСЕНым резистором Яв. Режим схемы, стабилизированный глубокой отрицательной обратной связью по постоянному току, устанавливается автоматически и почти не зависит от параметров транзисторов. Схема критична по отношению к выбору типов транзисторов из-за опасности высокочастотной генерации которая практически неизбежна, если все транзисторы в петле обратной связи равноценны по своим частот-пь№ свойствам. Схема, изображенная на рис. VI.28, с транзисторами повышенного качества и оптимальным несимметричным ТТ-мостом, обеспечивает  Рис. VI 29. Схема универсального (полосового и заграждающего) ЯС-фильг-ра на двойных триодах. L = I X3Ui С = 130+170; К, = 1Вч-20; 1.2-1.4. Рис. VI .30. Схема заграждающего /?С-фильтра на транзисторах. / = 1 кщ; Q = 13-f-15: 2,5) (при Rf, >,R,). расчетуюе значение добротности порядка 300-400 (без регенерации), однако нужно учитывать, что реально достижимая избирательность существенно ограничивается требованиями к стабильности элементов ТТ-моста. Практически ЯС-фильтры с добротиостя.чи порядка 100 и выше можно реализовать только при сборке ЯС-цепи из высокостабильных проволочных резисторов (ПТММ, ПТМН, МВС и др.) и высококачественных слюдяных или керамических конденсаторов. г) На рис, VI.29 приведена схема универсального (полосового и заграждающего) фильтра типа 1, выполненная на двух двойных триодах М1шиа1юрной серии с гибкими выводами. Схему можно осуществить и на других типах двойных триодов, но с соответствующим изменением режимов ламп. Необходимое петлевое усиление Кп обеспечивается левым триодом лампы J7i и каскодиой схемой, собранной на лампе Л. Величина Кп и, олвдовательно, добротности регулируется потенциометром Яц- i Если выходное напряжение снимается с анода левого триода Л], схема работает как полосовой фильтр с максимальным усилением Ко < < Кп и добротностью, определяемой полным петлевым усилением. Если выходной сигнал берется с анода верхнего триода Ла, схема работает иак заграждающий фильтр с той же величиной добротности, определяемой Теперь по уровню 1/)2 от коэффициента передачи фильтра в полосе пропускания К<и (т. е. при больших расстройках). Приведенные иа рис. VI.29 данные соответствуют полной блокировке резистора и не учитывают влияния внешних нагрузочных сопротивлений как на выходе полосового фильтра, где предполагается Rt > 2Ri лампы, так и на выходе заграждающего фильтра, где ?нa > Ао- д) Транзисторная схема типа 1, изображенная на рис. VI 30, разработана специально как заграждающий фильтр, хотя се можно использовать также в качестве полосового фильтра небольшой добротности, если снимать выходной сигнал с коллектора транзистора Tj, у которого р = 20. Необходимая для заграждающего фильтра малая прямая передача сигнала со входа на выход через цепь обратной связи обеспечивается малостью обратной реакции коллектор - база транзистора Гд (р = 40--50). усиление которого практически совпадает с Кп- б Благодаря усилению, даваемому транзистором Г коэффициент передачи фильтра в полосе пропускания Ко больше единицы, одаако по той же причине мал допустимый уровень входного сигнала (порядка десятков милливачьт). Повышения допустимого уровня входного сигнала можно добиться ценой соответственного снижении К, если разблокировать частично или полностью резистор R. Основные расчетные формулы для схемы на рис. VI.30 имеют вид: 11,1 II R Re 1 I (huh R. К, Щ\\)з ( uH г Лп Степень подавления сигнала на частоте /о зависит от точности балансировки ТТ-моста и обратной реакции транзистора Tg. Активные полосовые фильтры с Г-оазиоЙ цепью (мостом Вина). Фильтры такого рода содержат две обратные связи; положительную, которая вводится через /?С-цепь (пассивный фильтр) и компеисчр-ет ее затухание, и отрицательную, стабилизирующую параметры фильтра. К достоинствам активных фильтров с Г-образной цепью можно отнести, во-первых, возможность плавной Е1ерестройкн частоты сдвоенным блоком конденсаторов или резисторов, во-вторых, простоту регулировки избирательности (вплоть До превращения фильтра в генератор), которая осуществляется Путем изменения коэффициеита передачи пассивного делителя в цепи отрицательной обратной связи. Кроме того, фильтры такип типа проще настраиваются на заданные параметры, так как подстройку частоты можно выполнить единственным переменным элементом RC-цепи. а возникающее при этом изменение добротности скомпенсировать регулировкой глубины частотно-независимой обратной связи. Требования к стабильности элементов йС-цепи в зависимости от допустимых йестабильностеЙ параметров фильтра Кв. Q U в первом приближении можно оцепить по формулам для фильтров с ТТ-мостом (стр. 225) с тем только отличием, что эти требования должны быть распространены и иа элементы делйтеля в цепи отрицательной обратной связи. Усиление и доброчтгость фильтра с Г-образной цепью могут быть сделаны большими за счет уменьшения гл-бины отрицательной обратной связи по сравнению с положительной, Одаако, чем больше преобладание положительной обратной связи (эффект регенерации), тем ниже стабильность параметров фильтра и надежность его работы. Поэтому для приводимых схем фильтров с Г-образноЙ цепью (рис. VI.3I и VI,32) указаны в качестве
