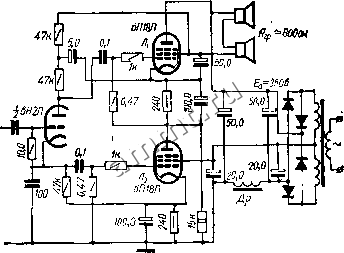

Рнс. IX.23. Схема фазойнверсного и бестрансформаторного выходного каскадов.

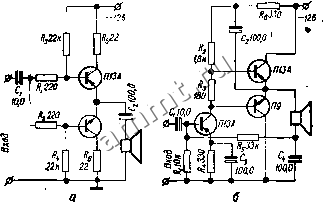

Рнс. 1X24. Схе:.илз>хтактных эмиттерних повторителей:

в - с еыкостноА связью с предыд>1Ц11М каскадам; 6 - с непосредственной связью.



прн использовании транзисторов с различными типами проводимости (транзисторы типа п-р-п и типа р-п-р), для которых не требуются фазо-инверсные каскады. На рис. IX.24 приведены схемы двухтактных эмиттерных повторителей на транзисторах с различными типами проводимости. Небольшое напряжение смещения па базы транзисторов создается на резисторах, включенных между базами. Выходная мощность таких каскадов при сспротивлении нагрузки 30-40 ом составляет 100-150 мш.

Схемы бестрансформаторных выходных каскадов на составных транзисторах с различными типами проводимости обеспечивают более высокую



Рис. IX.25. Бестрансформаторныи выходной каскад на составных транзисторах:

а - схема; б - вариант включения яагруэки.

чувствительность за счет большего усиления по мощности и меньшие

нелинейные искажения. На рис. IX.25, а приведена схе.ча выходного каскада с высоким к. п. д. (до 70%). Каскад работает в режиме 8 и при отсутствии сигнала почти не потребляет тока. Номинальная выходная мощность составляет 250 мет. Каскад воспроизводит частоты от 200 щ до 10 кгц. В.ходное сопротивление 5-8 ком [IX.3.].

Вместо транзисторов типов П14 и ПЮ можно использовать соответственно транзисторы типов П13 и П8, а также кремниевые транзисторы типов Г1!02 н П104 илн П!03 и П!05. Не следует объединять в пары германиевый и кремниевый транзисторы, поскольку их характеристики значительно отличаются.

На рис. IX.25, 6 представлен вариант включения нагрузки выходного наскада. 8 такой схеме не требуются конденсаторы бачыпой емкости, и снижаются требования к идентичности характеристик транзисторов, однако необходимо иметь два источника питания. Схему целесообразно применять тогда, когда в качестве источников питания используется парное чисно гальванических элементов или аккумуляторов.

Для уменьшения нелинейных искажений в бестрансфорчаторпых выходных каскадах можно применять режим АВ. На рис. IX-26, а приведена практическая схема усилителя с выходным каскадом, работающим в режиме АВ. При напряжении питания 9 в усилитель может отдать в нагрузку мощность 190 мет при к. п. д. около 60%. При отсутствии сигнала усилитель потребляет ток 2,5 ма. Полоса воспроизводимых частот от 50 гч до 20 кгц; входаое сопротивление около 300 о.ч; выходное - 20-25 ом.

Для хорошей работы усилителя необходимо обеспечить равенство напряжений питания на транзисторах и jg при изменении напряже-



ния источника питания. С этой целью усилитель охвачен отрицательной обратной связью по постоянному току (через резистор R,).

Режим транзисторов по постоянному току устанавливается подбором сопротивления резистора R (при заданном токе коллектора транзистора Ti) или изменением в некоторых пределах тока коллектора транзистора Ti (при выбранном сопротивлении резистора R). Режимы транзисторов при различных напряжениях источника питания приведены в табл. IX.5.

Таблица IK.5

Режимы транзисторов и некоторые данные усилителя по схеме рис. 1Х.2в.

к г а - с

Пистоянаос напряжение на электродах т}нзнсгора, в

f- ЧЕ-,

л f-

С ч К

к jT

t: зг

-0.6

-0,75

-11.6

-6.2

-6,2

-0,16

-6,2

-6,0

-62 - 12 -11,6

-6,2 0

-0,16

--4.8

-0,43

-0,57

-8,9 -4,8 -4,9

-0,15

-4,8

-4,8

-4,85

-8,9

-4 85 0

-0,15

-0,37

-~0,52

-7 8 -4,3 -4,4

-0,13

-4,3

-0,14

-4,3

-7.8

-4,3 0

-0,14

-3,45 -0,35 -0,48

-3.5

-3,5

-0,13

-3,5

-3,4

-3,5 -6

-3,5 0

-0,13

0.65

Примечания, I. В таб-энце приведены усредненные данные. Для отделькак зкземплярой транзисторов могут быть несколько отличающиеся данные. 2. В графа Электрод буквы обозначают: к - коллектор, э - эннттер, б - база.

На рис. IX.26, б показан вариант включения транзисторов в выходном каскаде усилителя. При таком включении характеристики усилителя остаются без изменений. Достоинством схемы является возможность включения на выходе усилителя транзисторов одного типа проводимости, что осоСеино важно при проектировании усилителей повышенной мощности (в настоящее время не выпускаются транзисторы повышенной мощности типа п-р-п). Аналогичное включение транзисторов применяется в схеме на рис. IX.63 и IX.65.

Ниже приводим некоторые расчетные соотношения для бестрансформаторных каскадов на транзисторах.

Амплитуда напряжения па нагрузке (максимальная)

где Е - напряжение источника питания; АЕ - напряжение на коллекторе, при котором начинается прямолинейный участок статических
