Ноннаалькая

енкостъ, глкф

Тпп конденсатора

Нониаальное

40 + 40

К50-3

150+30

КоО-3

150+ 150

К50-3

Примечание. Цифры в числителе обозначают вагиант конструшии (в нальиый диаметр, второе - длина.

§ 3. ПОДСТРОЕЧНЫЕ КОНДЕНСАТОРЫ

Керамические подстроечные конденсаторы отличаются малими размерами, высокими электрическими показателями и находят широкое применение в колебательных контурах для подгонки емкости в процессе наладки радаоаппаратуры.

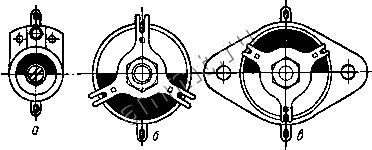

Рис. I1I.9. Внешний вид керамических подстроечных конденсаторов: а - КПК-1; б - КПК-2; в - КПк-3.

Внешний вид керамических подстроечных конденсаторов типа КПК показан на рис. 111.9, а типа КПКТ - на рис. 111.2. Основные данные этих конденсаторов приведены в табл. III.18.

Пружинный подстроечиый конденсатор, представленный на рис. 111.10 состоит из двух металлических обкладок, укрепленных одаа на другой на изоляционном основании и разделенных между собой пластинкой диэлектрика. Верхняя пластина изготавливается из пружинного материала. Пра поиощи винта она может приближаться и удаляться от нижней пластниы, меняя этим емкость.Такие коиденсаторы не стабильны, но просты и могут быть изготовлены самостоятельно.



Подстроенные конденсаторы 133

Продолжение табл. 111.17

рабочее напряжение, s

32X62

32x106

32x106

соответстаии с рис. II1.7), числа в знаменателе - размеры первое число макси-

Таблица И 1.18

Основные данные керамических подстроечных конденсаторов

Пределы изненення емкости, пф

Максимальное рабочее напряжение, в

ТКЕ. Ж/С

Taureiic угла ди-электри-

qeciuix. потерь

кпк-1

2-7 1); 4 - 15, 6-25; 8-30;

-(0,02-5-0,075)

0,002

6-60; 25-150; 75-200

КПК-2

125-250; 200-325

-(0,02-0,075)

0,002

кпк-3

275-375; 350-450

кпк-м

4-15,5-20; 6-25,8-30

-(0,02-г-0,08)

0,0025

кпк-т

1 101);2-15;2-20;2-25

iO,04

0,0025

) ТКЕ н? нормируется,

Подстроечные конденсаторы с воздушным диэлектриком отличаются довольно высокими электрическими показателями, но сюжны по конструк-

Рис. 111.10. Устройство пружинного подстроечного конденсатора:

I - подвижная обкладка; 2 - слюда;

3 - неподвижная обкладка.

ции. Многопластиичатые подстроечиьк конденсаторы представляют собой миниатюрные прямоемкостные конденсаторы переменной емкости.





$ 4. конденсаторы переменной емкости

Конденсаторы переменной емкости изготавливаются с возд>шным и твердым диэлектриком. В колебательных контурах применяются конденсаторы с воздушным диэлектриком, отличающиеся большей точностью установки емкости, меньшими потерями и более высокой стабильностью. Конденсаторы с твердым диэлектриком применяются в портативных приемниках, а также в качестве регулировочных.

Важной характеристикой кондеЕ1сатора переменной емкости является закон изменения емкости в зависимости от угла поворота подаижпых пластин, который определяет закон изменения частоты при настройке конт>ра.

Г1рямо частотный конденсатор дает равномерное изменение частоты по диапазону и обеспечивает одинаковую плотность кастройки. Поэтому он применяется в аппаратуре, в которой необходимо иметь равномерн>ю по частоте шкалу настройки, например, в приемниках и измерительных приборах.

Логарифмический конденсатор обеспечивает одинаковую точность отсчета частоты по всей шкале. Иногда применяется в передатчиках и измерительных приорах

Прямоемкостные конденсаторы характеризуются пропорциональным изменением емкости в зависимости от угла поворота и применяются в основном в качестве регулировочных, а также в качестве конденсаторов настройки при малом коэффициенте перекрытия диапазона.

Прямовол новой конденсатор (квадратичный) характеризуется пропорциональной зависимостью между углом поворота ротора н резонансной длиной вачны. Имеет ограниченное применение.

Формы подвижных пластин конденсаторов переменноп емкости рока-заны на рис 111.11. Пунктиром показано очертание пластин, которые применяются на практике. При такой форме пластин изменение частоты по диапазону будет несколько неравномерным, однако размеры конденсатора получаются меньшими.

Таблица III 19

Емкости конденсаторов переменной емкости, пф

Рис. 1П.11. Формы подвижных пластин конденсаторов переменной емкости:

□ - прямоемкостного, б - прямовол нового, в - прямочастотного (пунктиром показано очертание типовой пластины), г - логар4Нического.

Диапазон

мaкc

450-750 12-25

250-450 10-15

150-250 8-12

40-50 5-7

25-35 3,5-6.5

15-20 2,6-5,5

<15 >2,6

Максимальная емшмггь переменного конденсатора определяется диапазоном частот, минимальная - конструкцией конденсатора Употребляемые в практике значения максимальных емкостей и соответствуюш.не им значения минимальных емкостей приведены в табл. 111.19.
