Читальный зал --> Обмоточные провода высокого сопротивления Более качественно однополосную передачу можно принять приемником, скелетная схема которого приведена на рнс. Х-74, а. Дополнительными элемента.ми по сравнению с обычным приемником и этой схеме являются вспомогательный 1етеродин, стабилизированный кварцем, смеситель, фильтр с полосой пропускания 2,5 кщ (от 37,5 до 40 кгц) н гетеродин  Ксешам ламп 0,1 JpsL -i Напртвш задержки рис. Х.73, Схема переключения лампы 6Е1П для использования в схеме телеграфного гетеродина. с частотой 40 кгц. При приеме передач на верхней боковой полосе вкчю-чается кварц на частоту 420 кгц, на нижней -500 кгц, если частота первого гетеродина приемника выше частоты принимаемого сигнала (прн однократном преобразоваиии частоты). Если же частота первого гетеродина ниже частоты принимаемого сигнала, то порядок включения кварцев должен быть обратным В специальном однополосном приемнике следует обеспечить достаточную точность настройки гетеродина плавной настройки, так как от этого зависит точность восстановления несущей частоты. Поэтому в любительских приемниках применяют индикаторы точности восстановления несущ.ей. На рис. Х.74, 6 приведена скелетная схема приставки для приема однополосной передачи, в которой имеется тракт индикатора точности настройки, состоящий из узкополосного фильтра (на частоту 40 кгц с полосой пропускания 500 гц) для выделения остатка подавленной несущей, усилителя несущей, дополнительного смесителя и усилителя постоянного тока и индикатора. К дополнительному смесителю подводятся колебания восстановленной несущей с частотой 40 кгц и колебания, выделенные узкополосным фильтром. На выходе смесителя образуются колебания с частотой биений, которые усиливаются и подводятся к индикатору (например, лампе 6Е1П), Основной тракт приставки не отличается от тракта приемника, скелетная схема которого приведена на рис. Х.74, а. Приемник с приставкой предварктельно грубо настраивается так, чтобы остаток несущей попал в полосу пропускания узкополосного фильтра. Это определяется, например, пС сужению сектора на экране лампы 6Е1П. Затем приемник настраивается точно так, чтобы свечение экрана Дампы было стабильным или изменялось с возможно меньшей частотой. Если для приема однополосного сигнала используется обычный приемник, то в нем желательно иметь дополнительный детектор, который woassx быгь использован также для приема телеграфных сигналов. Имеющийся в приемнике детектор используется только прн приеме обычных амплитудно-модулированных передач. Дополнительный детектор должен быть смесительного типа, В этом случае напряжение от вспомогательного гетеродина может быть достаточно большим, что позволит значительно
 5оакгц окви Смесип-ш гетеродин Шкги Фильтр Усилтель Летвншйр Гешерадин окги. Смеситель

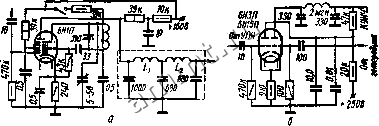

Рис. Х.74. Скелетные схемы выходной части обычных приемников, используемых длн приема однополосного сигнала: а - без индикатора точности настройки; б - с индикатором. уменьшить искажения. На рис. Х.75 приведены схемы детекторов смесительного типа. Частота гетеродина дополнительного детектора устанавливается равной частоте подавленной несущей однополосного сигнала. Если полоса пропускания УПЧ приемника регулируется, то дяя приема одцополосного сигнала ее можно значительно сузить (до 2.5 кгц). При этом повышается качество приема и чувствительность приемника. Однако частота дополнительного гетеродина должна быть установлена на одЕюн из скатов резонансной характеристики УПЧ (в зависимости от того, какая полоса частот принимается, верхняя или нижняя). Поэтому частоту дополнительного гетеродина нужно стабилизировать кварцем или, в крайнем случае, должна бьггь возможность подстройки гетеродина при уходе его частоты. Полоса пропускаиня приемника прн приеме телеграфных сигналов может быть очень узкой (до 200 гц), поэтому можно повысить помехоустойчивость приема. Такую полосу пропускания можно обеспечить, примення кварцевые фильтры (см. гл. VI). прием телеграфных сигналов и однополосной телефонии 605 При передаче сигналов на одной боковой полосе частот антенна пер лгтчика излучает только одну боковую (нижнюю или верхнюю) полосу частот вместо несущей частоты а двух боковых полос, излучаемых при п редаче обычных анплктудно-модулнрованных сигналов. Одиополосная телефония широко используется на магистральных радиотелефонных линиях связн, а также радиолюбителями (SSB). Преимущества однополосной радиотелефонии: 1. Возможность использования большего числа станций в заданных участках диапазона вследствие уменьшения полосы частот* излучаемых антенной передатчика. avifm  Рис. Х.75. Схемы детекторов смесительного типа: в - на триод-гексоде, б - на двойном триоде. Катушки Li и L. выполыены на карбоннльнмх сердечниках тнпа СБ-12а. Намотка проводом ПЭЛ 0,1 до эапол- 2. Экономия мощности передатчика. Если несущая частота модулируется одним тоном, то при однополосной передаче максимальная мощность будет равна мощности передатчика в телеграфной точке, т. е. возрастет в 4 раза по сравнению с мощностью одной боковой полосы при обычной амплитудной модуляции. 3. Повышение отношения сигна.ч/помеха на выходе приемника в 2 раза вследствие сужения полосы проиускаиия в столько же раз. Следовательно, общий выигрыш эквивалентен возрастанию мощности передатчика при обычной амплитудной модуляции в 8 раз. 4. Значительное уменьшение исканкний, вызываемых яв.1еннем избирательного замирания в диапазоне коротких воли. При обычной двух-полосиой связи в моменты избирательного замирания несушей частоты сигнала искажения этого вида очень велики. 5. Повышение избнрательност приемника вследствие уменьшения полосы пропускания вдвое, а также вследствие лучшего использования избирательных свойств детектора. Недостаток однополосной радиотелефонии - значительное усложнение приемника, если необходимо получить высококачественный прием. При прне.че однополосной телефонии несущая частота сигнала, необходимая для процбсся детектирования, восстанавливается в приемнике. Для правильного воспроизведения передаваемого сообщения искусствеи-ная несущая частота не должна отклоняться от номинального значения более чем на 1-2 ец прн радиовещании н более чем на 10-15 ец при телефонной связи. Поэтому трудно обеспечить достаточную стабильность частоты передатчика и гетеродина приемника, особенно в диапазоне коротких волн. При профессиональной однополосной радиотелефонии. передатчик
